Hyundai H-1, Grand Starex (2008-2015) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia H-1, Grand Starex z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Hyundai H-1, znany również jako Hyundai Grand Starex, w wersji produkowanej w latach 2008-2015, to duży minivan lub furgonetka, która kontynuowała tradycję poprzednich generacji modelu, oferując przestronność, funkcjonalność i różne warianty konfiguracji. Oto kilka kluczowych informacji na temat tego modelu:

Design i Wnętrze: Hyundai H-1/Grand Starex (2008-2015) zachowało praktyczny i funkcjonalny design, typowy dla dużych pojazdów dostawczych. Wnętrze nadal było przestronne i mogło pomieścić od 8 do 12 pasażerów, w zależności od wybranej konfiguracji siedzeń.
Przestrzeń i Wielofunkcyjność: Model ten pozostał bardzo wszechstronny, nadając się zarówno do przewozu pasażerów, jak i do transportu towarów. Dostępne były różne wersje, w tym furgonetka do przewozu ładunków oraz warianty dla przewozu pasażerów.
Silniki: Hyundai H-1/Grand Starex (2008-2015) był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami, o różnych pojemnościach i mocach, aby dostosować się do różnych potrzeb klientów.
Bezpieczeństwo: Ten model wprowadził pewne ulepszenia w dziedzinie bezpieczeństwa w porównaniu do wcześniejszych generacji. Standardowe wyposażenie obejmowało poduszki powietrzne, układ ABS i systemy kontroli trakcji.
Komfort i Wyposażenie: Hyundai H-1/Grand Starex (2008-2015) oferował wiele udogodnień, w zależności od wersji, takich jak klimatyzacja, systemy audio, elektrycznie regulowane okna i lusterka oraz wiele innych, aby zwiększyć komfort jazdy.
Popularność na Rynkach Światowych: Ten model zdobył popularność na wielu rynkach, zwłaszcza w Azji i niektórych regionach Europy, gdzie był używany zarówno do celów osobowych, jak i komercyjnych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Hyundai Accent MC (2007-2011) - schematy bezpieczników i przekaźników

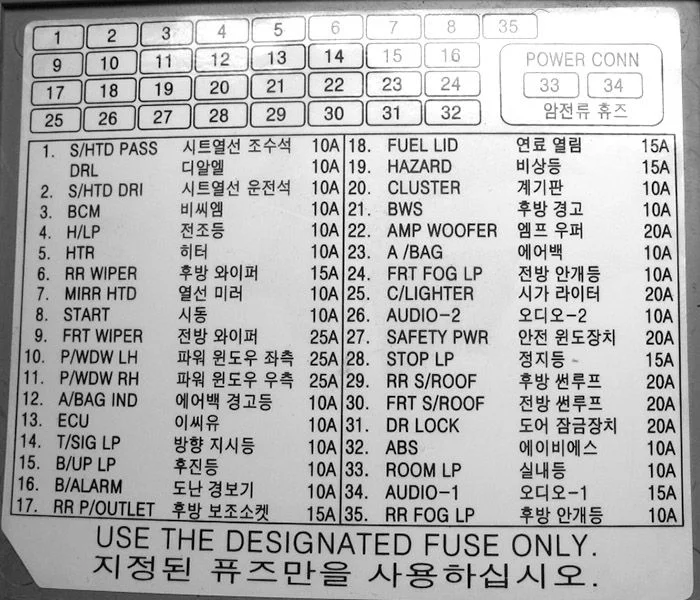

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

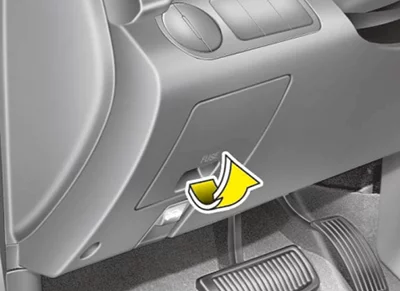

Przedział pasażerski

Hyundai H-1, Grand Starex (2008-2015) - schematy bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
AUDIO-2	10 A	Audio, Zegar cyfrowy, BCM, Przełącznik zasilania zewnętrznego lusterka
C/LIGHTER	20A	Zapalniczka, Gniazdo zasilania z przodu
S/HTD DRI	10 A	Przełącznik podgrzewania fotela kierowcy (jeśli jest w wyposażeniu)
DRL	10 A	BCM (jeśli jest w wyposażeniu)
RR FOG LP	15A	Przekaźnik tylnych świateł przeciwmgłowych
H/LP	10 A	Przekaźnik reflektora – światła drogowe i światła mijania
FRT WIPER	25A	Przekaźnik wycieraczek przednich, silnik wycieraczek przednich
BCM	10 A	BCM
HTR	10 A	Przedni/tylny przekaźnik dmuchawy, przedni/tylny moduł sterujący klimatyzacji, przekaźnik wentylatora skraplacza, lusterko elektrochromowe, wyłącznik termiczny, przekaźnik nagrzewnicy PTC (D4CB), elektrozawór EGR (D4BH)
B/UP LP	10 A	Przekaźnik lampy cofania, Przełącznik lampy cofania, Przełącznik zakresu transmisji
ABS	10 A	Moduł sterujący ABS/ESP, przełącznik ESP (D4CB)
T/SIG LP	10 A	Przełącznik świateł awaryjnych
A/BAG	10 A	Moduł sterujący SRS
A/BAG IND	10 A	Klaster instrumentów
MODULE	10 A	Zestaw wskaźników, BCM, moduł sterujący immobilizera (D4BH), przekaźnik klimatyzacji (D4BH), rezystor generatora
ECU	10 A	Czujnik prędkości pojazdu, ECM, czujnik przepływu powietrza (D4CB), pompa wtryskowa (D4BH), TCM, czujnik ostrzegawczy filtra paliwa
START	10 A	Przekaźnik startowy, przekaźnik alarmu antywłamaniowego
MIRR HTD	10 A	Moduł sterujący przedniego układu klimatyzacji, elektryczne lusterko zewnętrzne i odmgławiacz lewego i prawego lusterka
STOP LP	15A	Przełącznik świateł stopu
BWS	10 A	Brzęczyk
DR LOCK	20A	Przekaźnik blokady/odblokowania drzwi
FRT FOG LP	10 A	Przekaźnik przednich świateł przeciwmgłowych
B/ALARM	10 A	Przekaźnik klaksonu alarmu antywłamaniowego
AUDIO-1 (POWER CONNECTOR)	15A	Audio
ROOM LP (POWER CONNECTOR)	10 A	Zegar cyfrowy, zestaw wskaźników, lampka sufitowa lewa i prawa, lampka schodkowa lewa i prawa, lampka bagażnika, włącznik oświetlenia pomieszczenia, włącznik ostrzegawczy drzwi, złącze łącza danych, BCM, włącznik lampki toaletki lewej i prawej, lampka konsoli górnej
HAZARD	15A	Przekaźnik świateł awaryjnych, przełącznik świateł awaryjnych
FUEL LID	15A	Przekaźnik klapki wlewu paliwa
P/WDW LH	25A	Główny wyłącznik podnośnika szyby, wyłącznik podnośnika szyby lewej
P/WDW RH	25A	Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby prawej

Zobacz także: Hyundai Matrix (2002-2004) - schematy bezpieczników i przekaźników

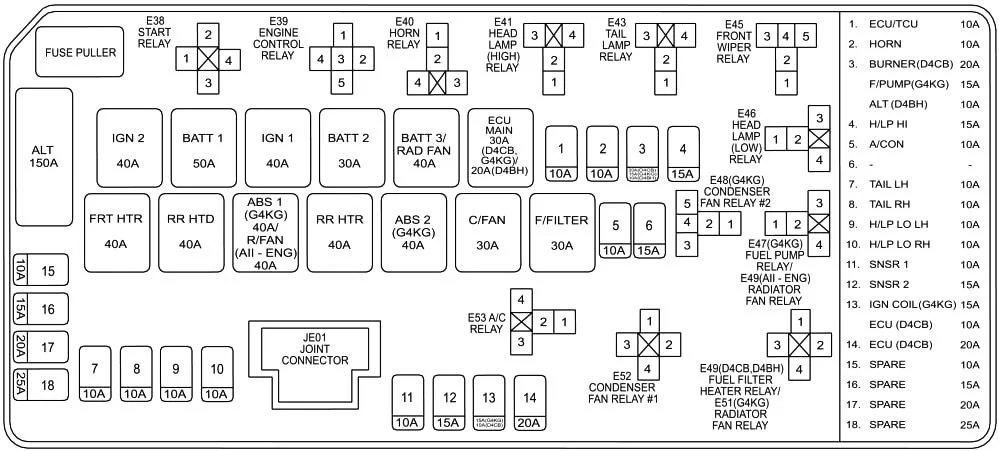

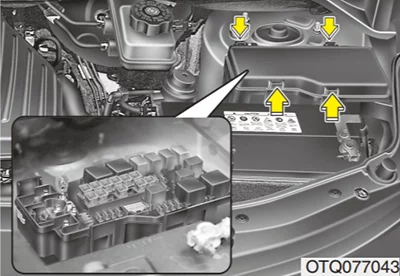

Komora silnika

Hyundai H-1, Grand Starex (2008-2015) - schematy bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
ALT	150A	Bezpiecznik (A/CON, FRT DEICER), łącznik topliwy (FRT HTR, RR HTR, RR HTD, C/FAN, F/FILTER, ABS 1/2), generator, bezpiecznik E/R i skrzynka przekaźników RH
BATT1	50A	Bezpiecznik (DR LOCK, FRT FOG LP, B/ALARM, złącze zasilania (AUDIO-1, ROOM LP))
BATT2	30A	Bezpiecznik (FUEL LID, P/WDW LH/RH, HAZARD), uniwersalne złącze kontrolne
BATT 3/RAD FAN	40A	Bezpiecznik (STOP LP, BWS), przekaźnik wentylatora chłodnicy (G4KC)
IGN 1	40A	Wyłącznik zapłonu (ACC, IG1)
IGN 2	40A	Wyłącznik zapłonu (IG2, START), przekaźnik startowy
ECU MAIN	30A/20A	Przekaźnik sterowania silnikiem
FRT HTR	40A	Przekaźnik dmuchawy przedniej
RR HTD	40A	Przekaźnik tylnego odmgławiacza
RR HTR	40A	Przekaźnik tylnej dmuchawy
ABS 1	40A	Moduł sterujący ABS (G4KC)
ABS 2	40A	Moduł sterujący ABS (G4KC)
C/FAN	30A	Przekaźnik wentylatora skraplacza 1
F/FILTER	30A	Przekaźnik nagrzewnicy filtra paliwa (DIESEL)
ECU/TCU	10 A	TCM, ECM (benzyna)
HORN	10 A	Przekaźnik klaksonu
BURNER	20A	Moduł sterujący nagrzewnicy paliwowej (D4CB)
F/PUMP	15A	Przekaźnik pompy paliwa (G4KC)
ALT	10 A	Generator (D4BH)
H/LP HI	15A	Przekaźnik lampy czołowej (WYSOKI), przekaźnik lampy czołowej (NISKI).
A/CON	10 A	Przekaźnik klimatyzacji
FRT DEICER	15A	Przekaźnik odmgławiacza przedniej szyby (jeśli jest w wyposażeniu)
TAIL LH	10 A	Lampa czołowa lewa (światło pozycyjne), tylna lampa zespolona lewa, lampa rejestracyjna lewa
TAIL RH	10 A	Lampa przednia prawa (światło pozycyjne), tylna lampa zespolona prawa, lampa rejestracyjna prawa
H/LP LO LH	10 A	Lampa czołowa lewa
H/LP LO RH	10 A	Lampa czołowa prawa
SNSR 1	10 A	Przekaźnik klimatyzacji, przekaźnik wentylatora skraplacza (D4CB), sonda lambda (D4CB), przekaźnik nagrzewnicy PTC nr 1 (D4CB), wyłącznik świateł stopu (D4CB)
SNSR2	15A	D4CB: czujnik położenia wałka rozrządu, przekaźnik świecy żarowej, siłownik EGR, zawór sterujący VGT, moduł sterujący immobilizera G4KC: przekaźnik pompy paliwa, zawór elektromagnetyczny oczyszczania kanistra, zawór sterujący olejem, czujnik położenia wału korbowego, czujnik tlenu, moduł sterujący immobilizera, siłownik kontroli prędkości biegu jałowego
IGN COIL	15A	Cewka zapłonowa #1~#4 (G4KC), Skraplacz (G4KC)
ECU 1	10 A	ECM(D4CB)
ECU 2	20A	ECM (D4CB, G4KC), wtryskiwacz #1~#4 (G4KC)
SAFETY P/WDW	20A	Okno elektryczne, moduł bezpieczeństwa

Zobacz także: Hyundai i30 FD (2011) - schematy bezpieczników i przekaźników

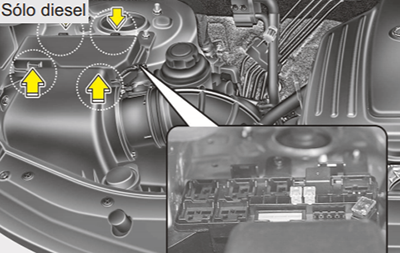

Tylko silnik Diesla

Hyundai H-1, Grand Starex (2008-2015) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
GLOW	80A	Przekaźnik świecy żarowej
PTC 1	40A	Przekaźnik grzałki PTC nr 1
PTC 2	40A	Przekaźnik grzałki PTC nr 2
PTC 3	40A	Przekaźnik grzałki PTC nr 3
ABS 1	40A	Moduł sterujący ABS/ESP
ABS 2	40A	Moduł sterujący ABS/ESP
GLOW	10 A	ECM (D4BH)
