Hyundai Getz (2006-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Getz z lat: 2006, 2007, 2008, 2009, 2010. Hyundai Getz to kompaktowy samochód osobowy produkowany przez południowokoreańskiego producenta Hyundai Motor Company. Model ten został wprowadzony na rynek w 2002 roku jako następca modelu Hyundai Excel (Hyundai Accent w niektórych rynkach). Hyundai Getz […]

09/06/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Getz z lat: 2006, 2007, 2008, 2009, 2010.

Hyundai Getz to kompaktowy samochód osobowy produkowany przez południowokoreańskiego producenta Hyundai Motor Company. Model ten został wprowadzony na rynek w 2002 roku jako następca modelu Hyundai Excel (Hyundai Accent w niektórych rynkach). Hyundai Getz był dostępny w różnych wersjach nadwozia, w tym jako hatchback trzy- lub pięciodrzwiowy. Oto kilka kluczowych informacji na temat Hyundai Getz:

  1. Design: Hyundai Getz był zaprojektowany jako kompaktowy samochód miejski, charakteryzujący się prostym i funkcjonalnym designem. W miarę ewolucji modelu, przeszedł pewne zmiany w wyglądzie, zyskując bardziej nowoczesne i zaokrąglone kształty.
  2. Silniki: Hyundai Getz oferował różne jednostki napędowe, w tym benzynowe i dieselowe. Moc i pojemność silników różniły się w zależności od rynku i wersji wyposażenia.
  3. Wyposażenie: W zależności od wersji wyposażenia, Hyundai Getz mógł być wyposażony w różne funkcje i opcje, takie jak klimatyzacja, systemy audio, centralny zamek, elektryczne szyby, poduszki powietrzne i wiele innych, w zależności od preferencji klienta.
  4. Przestronność: Pomimo swojego kompaktowego rozmiaru, Hyundai Getz oferował stosunkowo przestronne wnętrze i wygodne miejsca dla kierowcy i pasażerów. Przestronność bagażnika była również wystarczająca dla codziennych potrzeb.
  5. Ekonomia paliwowa: Hyundai Getz cieszył się popularnością ze względu na ekonomiczne silniki i niskie koszty eksploatacji. Modele z silnikami benzynowymi często były uważane za oszczędne i przyjazne dla portfela.
  6. Produkcja i dostępność: Produkcja Hyundai Getz trwała przez wiele lat, z różnymi modyfikacjami w zależności od rynku. Samochód był dostępny na wielu rynkach na całym świecie.
  7. Historia: Hyundai Getz zyskał popularność jako niezawodny i przystępny cenowo samochód dla osób szukających kompaktowego pojazdu miejskiego. W miarę upływu lat Hyundai wprowadzał różne odmiany i ulepszenia modelu, co sprawiło, że Getz był konkurencyjnym wyborem w swojej klasie.
Zobacz także:  Hyundai i30 PD (2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

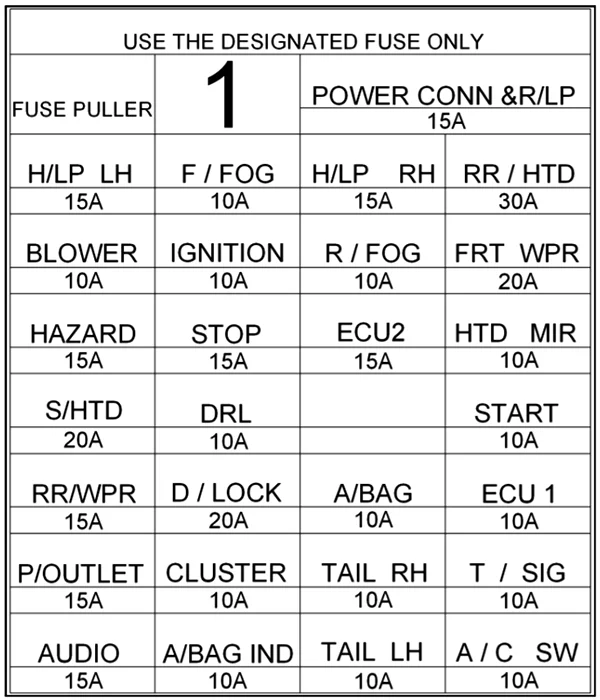

Przedział pasażerski

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej za pokrywą.

Zobacz także:  Hyundai Tucson TL (2019-2021) - schematy bezpieczników i przekaźników

Hyundai Getz (2006-2010) - schematy bezpieczników i przekaźników

Hyundai Getz (2006-2010) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
POWER CONN & R/LP 15A Oświetlenie wnętrza pojazdu, dźwięk, klaster
H/LP LH 15A Wskaźnik świateł drogowych, reflektor (lewy)
F/FOG 10 A Przednie światło przeciwmgielne
H/LP RH 15A Reflektor (prawa strona)
PR/HTD 30A Odmrażacz tylnej szyby
BLOWER 10 A Dmuchawa, szyberdach
IGNITION 10 A Światło przeciwmgielne, ETACM, elektryczne okno, urządzenie do poziomowania reflektorów
R/FOG 10 A Tylne światło przeciwmgielne
FRTWPR 20A Silnik wycieraczki przedniej
HAZARD 15A Światła ostrzegawcze, ETACM
STOP 15A Światła stopu, okno elektryczne
ECU2 15A ECM
HTDMIR 10 A Odmrażacz tylnej szyby
S/HTD 20A Podgrzewacz siedzenia
DRL 10 A Światła do jazdy dziennej
START 10 A Przekaźnik uruchamiania, system alarmowy przed kradzieżą
RR/WPR 15A Silnik wycieraczki tylnej
D/LOCK 20A System zamka drzwi, szyberdach
A/BAG 10 A Poduszka powietrzna
ECU1 10 A PCM, sterowanie ABS
P/OUTLET 15A Gniazdo zasilania
CLUSTER 10 A Grupa
TAIL RH 10 A STOP/Światło tylne (prawe)
T/SIG 10 A Włącz sygnał świetlny, światło cofania
AUDIO 15A Audio, elektroniczne lusterko zewnętrzne
A/BAG IND 10 A Poduszka powietrzna, wskaźnik
TAIL LH 10 A Światło stopu/tylne (lewe)
A/C SW 10 A Klimatyzator

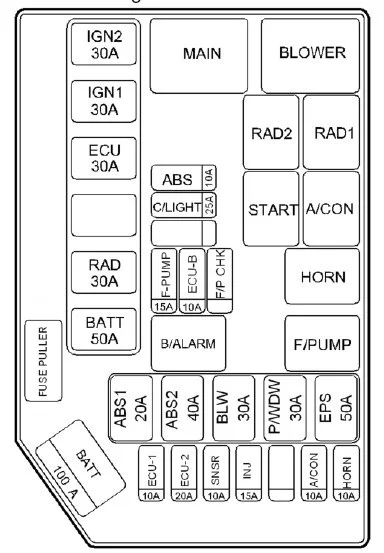

Komora silnika (benzyna)

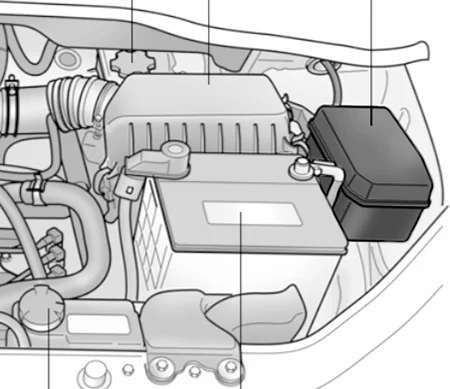

Skrzynka bezpieczników znajduje się w komorze silnika, po lewej stronie.

Zobacz także:  Hyundai i30 FD (2011) - schematy bezpieczników i przekaźników

Hyundai Getz (2006-2010) - schematy bezpieczników i przekaźników

Hyundai Getz (2006-2010) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
IGN 2 30A Stacyjka
IGN 1 30A Wyłącznik zapłonu, przekaźnik rozruchu
ECU 30A Pompa paliwa, alternator, ECM
RAD 30A Wentylator chłodnicy
BATT 50A Reflektor, przekaźnik odmgławiacza
ABS 10 A ABS
C/LIGHTER 25A Zapalniczka
F/PUMP 15A Przełącznik automatycznego odcinania paliwa
ECU-B 10 A
ABS1 20A ABS
ABS2 40A ABS
BLW 30A Dmuchawa, silnik dmuchawy
P/WDW 30A Zasilanie okna
EPS 50A Elektroniczne wspomaganie kierownicy
ECU-1 10 A ECM
ECU-2 20A ECM
SNSR 10 A Klimatyzacja, pompa paliwa
INJ 15A Wtryskiwacz
A/CON 10 A Klimatyzacji
HORN 10 A Klakson
BATT 100A Alternator

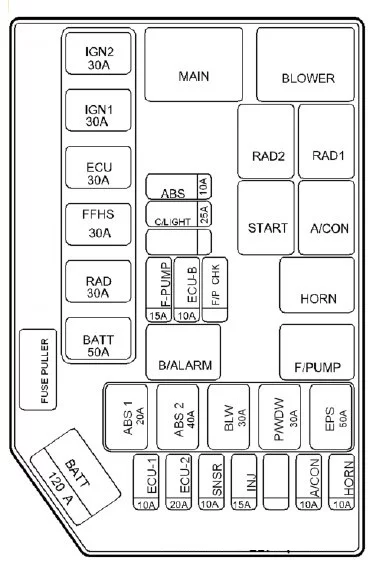

Komora silnika (Diesel)

Hyundai Getz (2006-2010) - schematy bezpieczników i przekaźników

Hyundai Getz (2006-2010) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
IGN 2 30A Stacyjka
IGN 1 30A Wyłącznik zapłonu, przekaźnik rozruchu
ECU 30A Pompa paliwa, alternator, ECM
FFHS 30A FFHS
RAD 30A Wentylator chłodnicy
BATT 50A Reflektor, przekaźnik odmgławiacza
ABS 10 A ABS
C/LIGHTER 25A Zapalniczka
F/PUMP 15A Przełącznik automatycznego odcinania paliwa
ECU-B 10 A
ABS1 20A ABS
ABS2 40A ABS
BLW 30A dmuchawa, silnik dmuchawy
P/WDW 30A Zasilanie okna
EPS 50A Elektroniczne wspomaganie kierownicy
ECU-1 10 A ECM
ECU-2 20A ECM
SNSR 10 A Klimatyzacja, pompa paliwa
INJ 15A Wtryskiwacz
A/CON 10 A Klimatyzacja
HORN 10 A Klakson
BATT 100A Alternator
