Hyundai Getz (2002-2005) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Getz z lat: 2002, 2003, 2004, 2005. Hyundai Getz to model kompaktowego samochodu osobowego, który był produkowany przez południowokoreańską firmę Hyundai Motor Company. Samochód debiutował na rynku w roku 2002 i produkowany był przez wiele lat, aż do 2011 roku. Hyundai Getz […]

09/06/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Getz z lat: 2002, 2003, 2004, 2005.

Hyundai Getz to model kompaktowego samochodu osobowego, który był produkowany przez południowokoreańską firmę Hyundai Motor Company. Samochód debiutował na rynku w roku 2002 i produkowany był przez wiele lat, aż do 2011 roku. Hyundai Getz zdobył popularność jako przystępne cenowo i niezawodne auto, szczególnie w segmencie małych samochodów miejskich. Oto kilka kluczowych informacji na temat Hyundai Getz:

  1. Design: Hyundai Getz miał charakterystyczny design typowy dla małych samochodów tego okresu. Samochód charakteryzował się zaokrąglonymi kształtami, co przekładało się na przestronne wnętrze i dobre wykorzystanie przestrzeni wewnątrz pojazdu. Był to pięciodrzwiowy hatchback z prostym i funkcjonalnym projektem nadwozia.
  2. Silniki: Hyundai Getz oferował różne jednostki napędowe, w tym benzynowe i dieselowe. Silniki te były dostępne w różnych pojemnościach, co pozwalało klientom wybrać odpowiednią moc i osiągi zgodnie z ich potrzebami.
  3. Przestronność i funkcjonalność: Mimo kompaktowych wymiarów, Getz oferował dość przestronne wnętrze. Tylna kanapa była składana, co zwiększało pojemność bagażnika i sprawiało, że samochód był bardziej funkcjonalny.
  4. Bezpieczeństwo: W trakcie swojej produkcji Hyundai Getz był wyposażany w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne dla kierowcy i pasażera oraz systemy ABS i EBD.
  5. Wersje wyposażenia: Hyundai Getz był dostępny w różnych wersjach wyposażenia, począwszy od podstawowej po bardziej zaawansowane. W zależności od wersji, samochód mógł być wyposażony w różne opcje i dodatkowe funkcje.
  6. Popularność: Hyundai Getz zdobył popularność na wielu rynkach, szczególnie w segmencie kompaktowych samochodów miejskich. Był doceniany za swoją przystępną cenę, niskie koszty eksploatacji i niezawodność.
Zobacz także:  Hyundai Atos (2003-2008) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

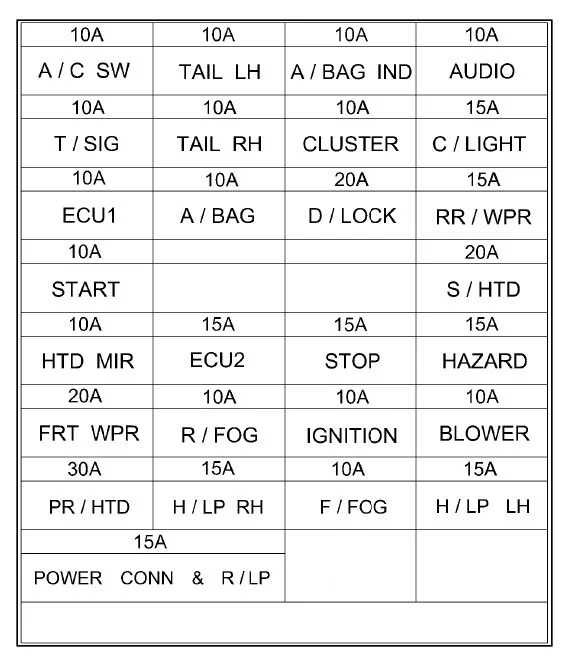

Przedział pasażerski

Zobacz także:  Hyundai Veracruz, ix55 (2011-2012) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej za pokrywą.

Hyundai Getz (2002-2005) - schematy bezpieczników i przekaźników

Hyundai Getz (2002-2005) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
POWER CONN & R/LP 15A Oświetlenie wnętrza pojazdu. Dźwięk, klaster
H/LP LH 15A Wskaźnik świateł drogowych, reflektor (lewy)
F/FOG 10 A Przednie światło przeciwmgielne
H/LP RH 15A Reflektor (prawa strona)
PR/HTD 30A Odmrażacz tylnej szyby
BLOWER 10 A Dmuchawa, szyberdach
IGNITION 10 A Światło przeciwmgielne, ETACM, elektryczne okno, urządzenie do poziomowania reflektorów
R/FOG 10 A Tylne światło przeciwmgielne
FRTWPR 20A Silnik wycieraczki przedniej
HAZARD 15A Światła ostrzegawcze, ETACM
STOP 15A Światła stopu, okno elektryczne
ECU2 15A ECM
HTDMIR 10 A Odmrażacz tylnej szyby
S/HTD 20A Podgrzewacz siedzenia
DRL 10 A Światła do jazdy dziennej
START 10 A Przekaźnik uruchamiania, system alarmowy przed kradzieżą
RR/WPR 15A Silnik wycieraczki tylnej
D/LOCK 20A System zamka drzwi, szyberdach
A/BAG 10 A poduszka powietrzna
ECU1 10 A PCM, sterowanie ABS
C/LIGHT 15A Zapalniczka
CLUSTER 10 A Grupa
TAIL RH 10 A Światła stop/ Tył (RH)
T/SIG 10 A Włącz sygnał świetlny, światło cofania
AUDIO 10 A Audio, elektroniczne lusterko zewnętrzne
A/BAG IND 10 A Poduszka powietrzna, wskaźnik
TAIL LH 10 A Światło stopu/tylne (lewe)
A/CSW 10 A Klimatyzator
Zobacz także:  Hyundai i20 (2019) - schematy bezpieczników i przekaźników

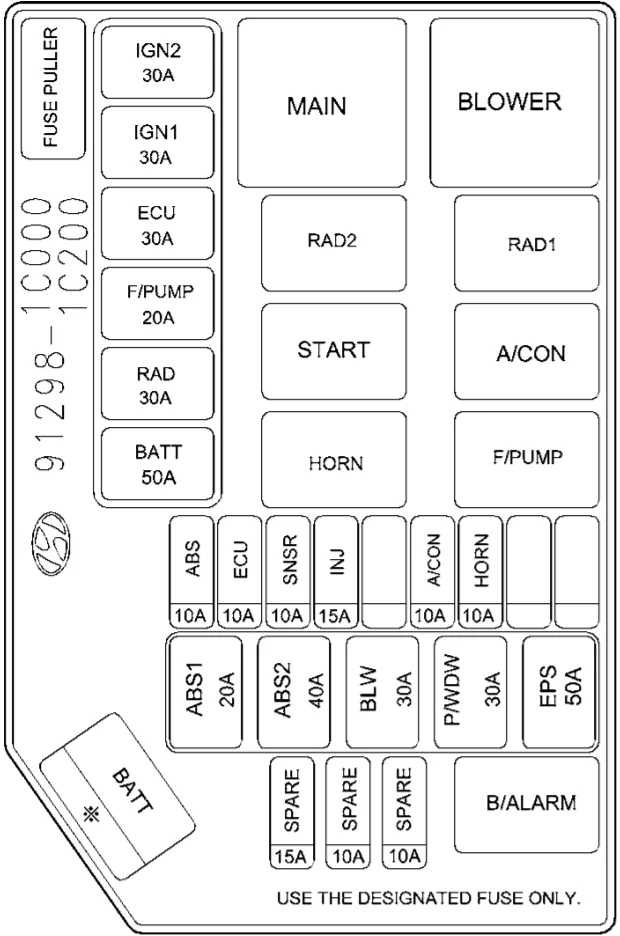

Komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika, po lewej stronie.

Hyundai Getz (2002-2005) - schematy bezpieczników i przekaźników

Hyundai Getz (2002-2005) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
IGN 2 30A Stacyjka
IGN 1 30A Wyłącznik zapłonu, przekaźnik rozruchu
ECU 30A Pompa paliwowa. Alternator, ECM
F/PUMP 20A Przełącznik automatycznego odcinania paliwa
RAD 30A Wentylator chłodnicy
BATT 50A Reflektor, przekaźnik odmgławiacza
ABS 10 A ABS
ECU 10 A ECM
SNSR 10 A Klimatyzacja, pompa paliwa
INJ 15A Wtryskiwacz
A/CON 10 A Klimatyzacja
HORN 10 A Klakson
ABS1 20A ABS
ABS2 40A ABS
BLW 30A Dmuchawa, silnik dmuchawy
PM/DW 30A Zasilanie okna
EPS 50A Elektroniczne wspomaganie kierownicy
BATT 100A (1,1L) / 120A (1,3/1,6L) Alternator
SPARE 15A Zapasowy bezpiecznik
SPARE 10 A Zapasowy bezpiecznik
SPARE 10 A Zapasowy bezpiecznik
