Hyundai Coupe i Tiburon (2002-2003) – schematy bezpieczników i przekaźników

Rocznik 2002-2003

Zaktualizowano 25.09.2023

Hyundai Coupe i Tiburon (2002-2003) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Coupe i Tiburon z lat: 2002, 2003.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta bezpiecznika/przekaźnika opisująca nazwę i pojemność bezpiecznika/przekaźnika. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski

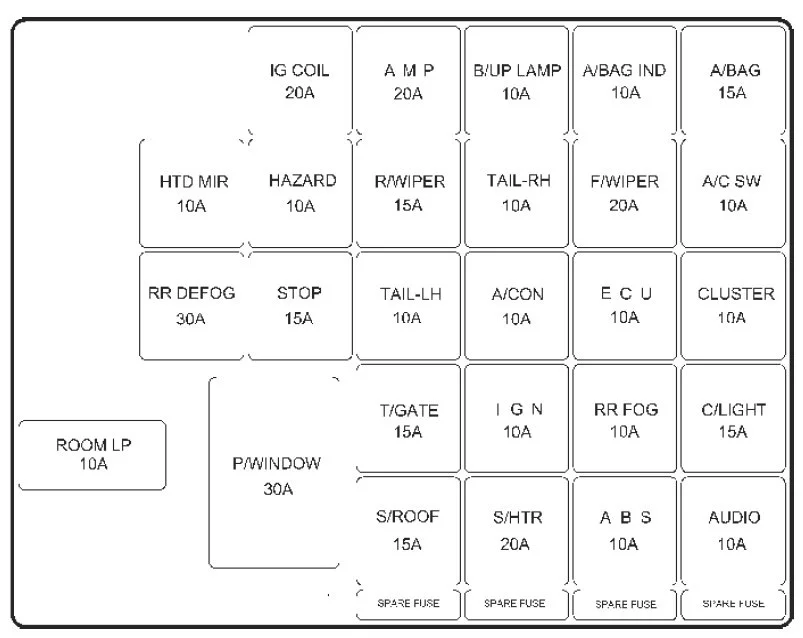

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej obok otwierania pokrywy silnika.

Hyundai Coupe i Tiburon (2002-2003) - schematy bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
IG COIL	20A	Cewka zapłonowa, ECM
AMP	20A	AMP (wzmacniacz), licznik kombinowany
B/UP LAMP	10 A	Lampa zapasowa
A/BAG IND	10 A	Wskaźnik poduszki powietrznej
A/BAG	15A	poduszka powietrzna
HTD MIR	10 A	Odszraniacz lusterek zewnętrznych
HAZARD	10 A	Światło ostrzegawcze zagrożenia
R/WIPER	15A	Wycieraczka tylnej szyby
TAIL-RH	10 A	Światła tylne
F/WIPER	20A	Wycieraczka przedniej szyby
A/C SW	10 A	Klimatyzacja
RR DEFOG	30A	Odmrażacz tylnej szyby
STOP	15A	Światło stopu
TAIL-LH	10 A	Światło tylne
A/CON	10 A	Klimatyzacja
ECU	10 A	ECM, jednostka wielu mierników, TCM
CLUSTER	10 A	Zestaw wskaźników
ROOM LP	10 A	Światło wnętrza pojazdu, zegar, dźwięk
P/WINDOW	30A	Zasilanie okna
T/GATE	15A	Drzwi hatchbacka
IGN	10 A	Klimatyzacja, czujnik AQS
RR FOG	10 A	Tylne światło przeciwmgielne
C/LIGHT	15A	Zapalniczka, lusterko zewnętrzne
S/ROOF	15A	Szyberdach
S/HTR	20A	Podgrzewacz siedzenia
ABS	10 A	ABS. TCS
AUDIO	10 A	dźwięk, zegar

Komora silnika

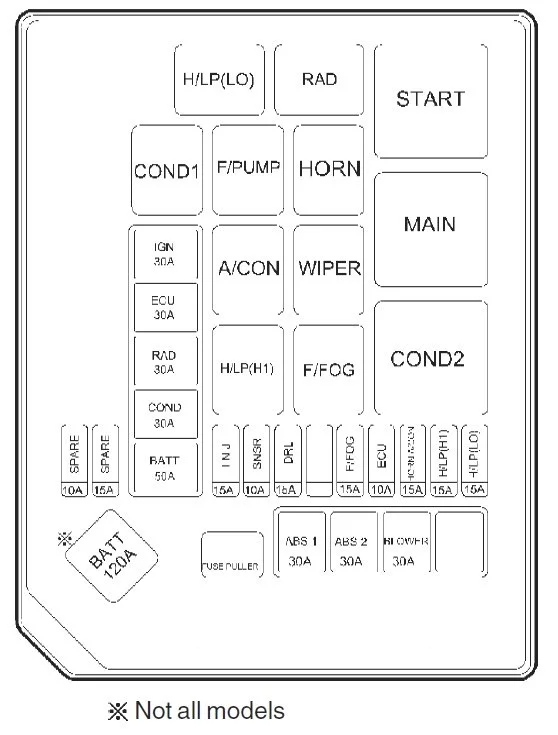

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Coupe i Tiburon (2002-2003) - schematy bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
BATT	100A	Generator
BATT	50A	Generator
COND	30A	Wentylator skraplacza
RAD	30A	Wentylator chłodnicy
ECU	30A	Sterowanie silnikiem, ECM. Kontrola automatycznej skrzyni biegów
IGN	30A	Zapłon, przekaźnik rozruchu
ABS 1	30A	ABS
ABS 2	30A	ABS
BLOWER	30A	Dmuchacz
INJ	15A	Wtryskiwacz
SNSR	10 A	Czujnik tlenu, ECM
DRL	15A	DRL – Światła do jazdy dziennej
F/FOG	15A	Przednie światło przeciwmgielne
ECU	10 A	TCM, ECM
HORN, A/CON	15A	Klakson, klimatyzacja
H/LP (H1)	15A	Światło główne (światła drogowe)
H/LP (LO)	15A	Światło główne (światła mijania)

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
