Hyundai Atos (2003-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Atos z lat: 2003, 2004, 2005, 2006, 2007, 2008. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy […]

09/25/2023
Czas czytania: 2 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Atos z lat: 2003, 2004, 2005, 2006, 2007, 2008.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

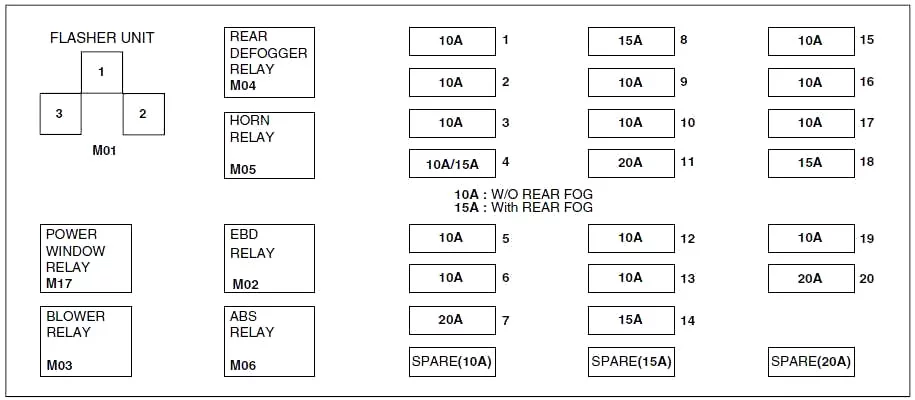

Schemat skrzynki bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników świateł i innych akcesoriów elektrycznych znajduje się nisko na desce rozdzielczej po stronie kierowcy. Wewnątrz pudełka znajdziesz listę z obwodami chronionymi przez każdy bezpiecznik.

Hyundai Atos (2003-2008) - schematy bezpieczników i przekaźników



Hyundai Atos (2003-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Klakson
2 10 Zasilanie okna
3 10 ABS
4 7,5 Lewa lampa przednia, tylne światło przeciwmgielne, sterowanie DRL
5 10 Prawa lampa przednia, sterowanie DRL
6 10 Dmuchawa, odmgławiacz tylnej szyby
7 20 Spryskiwacz do szyb
8 15 Blokada drzwi elektrycznych, kontrola ostrzegania drzwi
9 10 Lampa ostrzegawcza, złącze łącza danych
10 10 Lampka stopu, zmiana biegów i sterowanie blokadą klawiszy
11 20 Odmgławiacz tylnej szyby
12 10 Zegar cyfrowy, audio, lampa pokojowa, zestaw wskaźników, tylna lampa przeciwmgielna, lampa bagażnika
13 10 Zegar cyfrowy, audio, sterowanie blokadą A/T
14 15 Podgrzewacz siedzeń, zapalniczka
15 10 Lampa zapasowa, generator, TCM, czujnik prędkości pojazdu, kierunkowskaz, dźwignia zmiany biegów ATM, uniwersalne złącze kontrolne
16 10 ABS, zestaw wskaźników, timer pasów bezpieczeństwa, EBD, sterowanie blokadą A/T
17 10 Zestaw wskaźników (poduszka powietrzna IND.)
18 15 Poduszka powietrzna
19 10 Sterowanie klimatyzacją i dmuchawą
20 20 ECM, cewka zapłonowa
Zobacz także:  Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

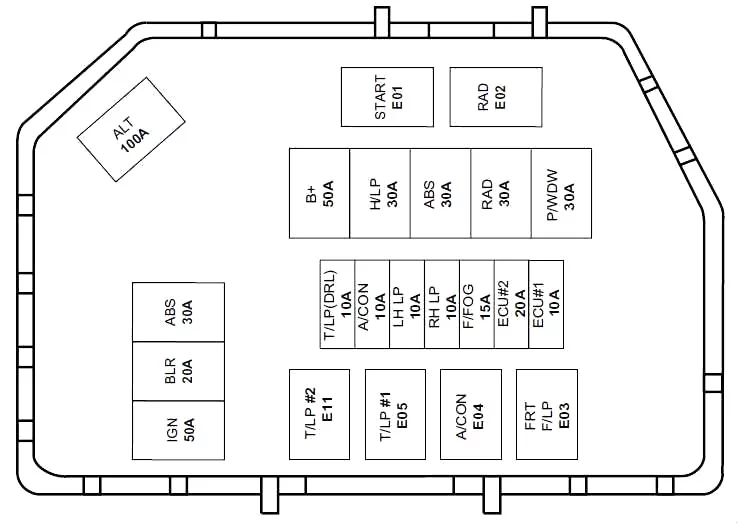

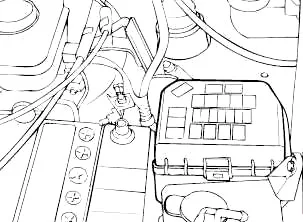

Schemat skrzynki bezpieczników w komorze silnika

Hyundai Atos (2003-2008) - schematy bezpieczników i przekaźników

Hyundai Atos (2003-2008) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ALT 100 Generator
ABS 30 Kontrola ABS
BLR 20 Sterowanie dmuchawą
IGN 50 Źródło zasilania zapłonu
B+ 50 Źródło zasilania bateryjnego
H/LP 30 Lampy
ABS 30 Kontrola ABS
RAD 30 Sterowanie wentylatorem chłodnicy
P/WDW 30 Sterowanie oknem elektrycznym
T/LP(DRL) 10 Lampa tylna (DRL)
A/CON 10 Sterowanie A/CON
LP LP 10 Lampy tylne lewe
PR LP 10 Prawe tylne lewe
F/FOG 15 Przednie światła przeciwmgielne
ECM #2 20 Przekaźnik sterujący silnika
ECU #1 10 ECM
Zobacz także:  Hyundai Tucson LM (2010-2015) - schematy bezpieczników i przekaźników
