Hyundai Coupe i Tiburon (2004-2008) – schematy bezpieczników i przekaźników
Rocznik 2004-2008
Zaktualizowano 25.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Coupe i Tiburon z lat: 2004, 2005, 2006, 2007, 2008.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta bezpiecznika/przekaźnika opisująca nazwę i pojemność bezpiecznika/przekaźnika. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

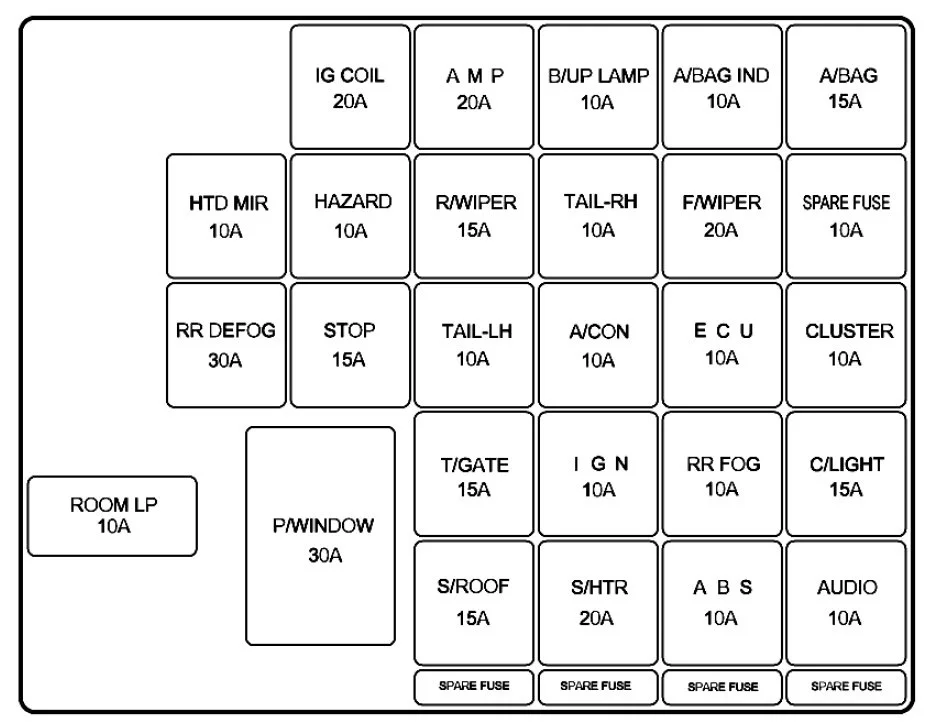

Przedział pasażerski
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej obok otwierania pokrywy silnika.
| Nazwa | Ampery [A] | Opis |
| IG COIL | 20A | Cewka zapłonowa (1,6 l/2,7 l), elektroniczne lusterko chromowane |
| AMP | 20A | AMP, wzmacniacz |
| B/UP LAMP | 10 A | Przełącznik świateł cofania, przełącznik zakresu skrzyni biegów, moduł tempomatu, przełącznik świateł stopu |
| A/BAG IND | 10 A | Zestaw wskaźników (A/BAG IND.) |
| A/BAG | 15A | Moduł sterujący SRS |
| HTD MIR | 10 A | Odmgławiacz luster |
| HAZARD | 10 A | Przekaźnik świateł awaryjnych |
| R/WIPER | 15A | Silnik wycieraczki tylnej, przekaźnik przerywanej wycieraczki tylnej |
| TAIL-RH | 10 A | Prawe tylne światła, lampka schowka na rękawiczki |
| F/WIPER | 20A | Silnik wycieraczek przednich, przekaźnik wycieraczek przednich |
| A/C SW / SPARE | 10 A | Przekaźnik dmuchawy, silnik dmuchawy (LUB ZAPASOWE) |
| RR DEFOG | 30A | Przekaźnik odmgławiacza |
| STOP | 15A | Przełącznik lampy stopu, przekaźnik klaksonu przeciwwłamaniowego, przekaźnik składania/rozkładania |
| TAIL-LH | 10 A | Lampy tylne lewe |
| A/CON | 10 A | Moduł sterujący klimatyzacji, przekaźnik dmuchawy |
| ECU | 10 A | ECM, jednostka wielu wskaźników, TCM, czujnik prędkości pojazdu |
| CLUSTER | 10 A | Zestaw wskaźników (zasilanie), rezystor per-wzbudzenia, moduł sterujący DRL – Światła do jazdy dziennej, generator |
| ROOM LP | 10 A | Lampa wnętrza pojazdu, zegar, dźwięk, złącze łącza danych, jednostka wielu mierników |
| P/WINDOW | 30A | Przekaźnik okna elektrycznego |
| T/GATE | 15A | Przełącznik pokrywy bagażnika |
| IGN | 10 A | Czujnik AQS, przekaźnik lampy czołowej, moduł sterujący DRL – Światła do jazdy dziennej |
| RR FOG | 10 A | Tylne światło przeciwmgielne |
| C/LIGHT | 15A | Zapalniczka, włącznik lusterka zewnętrznego |
| S/ROOF | 15A | Szyberdach, blokada drzwi/przekaźnik odblokowania |
| S/HTR | 20A | Podgrzewacz siedzenia |
| ABS | 10 A | Moduł sterujący ESP/ABS |
| AUDIO | 10 A | Audio, zegar cyfrowy |

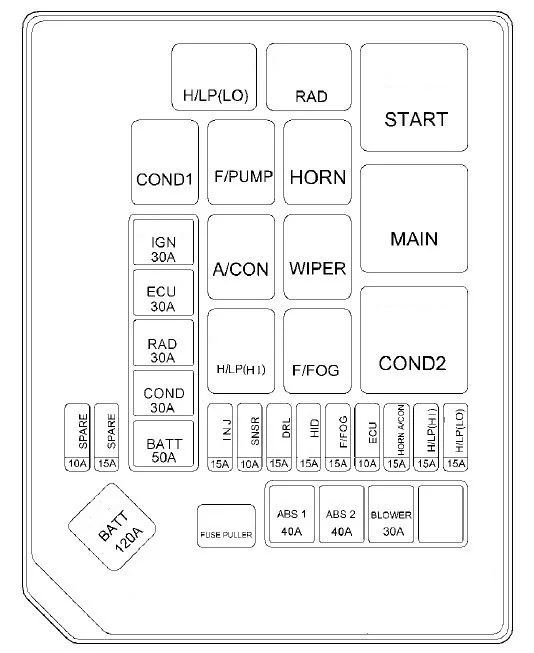

Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
| Nazwa | Ampery [A] | opis |
| BATT | 120A | Generator (1,6 l/2,0 l) |
| BATT | 50A | BCM BOX (przekaźnik lampy tylnej, złącze zasilania, bezpiecznik (2,7,12,13,19,20,24)) |
| COND | 30A | Przekaźnik wentylatora skraplacza |
| RAD | 30A | Przekaźnik wentylatora chłodnicy |
| ECU | 30A | Przekaźnik sterowania silnikiem, przekaźnik pompy paliwa, przekaźnik sterowania automatycznej skrzyni biegów, generator, ECM (1,6 l/2,7 l), PCM (2,0 l) |
| IGN | 30A | Wyłącznik zapłonu, przekaźnik rozruchu |
| ABS 1 | 40A | Moduł sterujący ABS/ESP, złącze odpowietrzania ESP |
| ABS 2 | 40A | Moduł sterujący ABS/ESP, złącze odpowietrzania ESP |
| BLOWER | 30A | Przekaźnik dmuchawy |
| INJ | 15A | Wtryskiwacz |
| SNSR | 10 A | Czujnik tlenu, czujnik położenia wałka rozrządu, siłownik kontroli prędkości biegu jałowego |
| DRL | 15A | Moduł sterujący DRL – Światła do jazdy dziennej |
| F/FOG | 15A | Przekaźnik przednich świateł przeciwmgłowych |
| ECU | 10 A | TCM (2,7 l), ECM (2,7 l/1,6 l) |
| HORN.A/CON | 15A | Przekaźnik klaksonu, przekaźnik klimatyzacji |
| H/LP (HI) | 15A | Przekaźnik reflektora (światła drogowe) |
| H/LP (LO) | 15A | Przekaźnik reflektora (światła mijania) |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
