Ford Transit (2016) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit z lat: 2016.

Ford Transit i Tourneo (2016) to kontynuacja udanej linii pojazdów użytkowych i vanów marki Ford. Oto kilka istotnych informacji na temat Forda Transita i Tourneo (2016):

Design i styl: Ford Transit i Tourneo z tego okresu cechuje nowoczesny design, który łączy funkcjonalność z atrakcyjnym wyglądem. Mają charakterystyczne linie i estetyczne detale, które nadają im dynamiczny i nowoczesny wygląd.
Przestronność i wszechstronność: Ford Transit i Tourneo (2016) oferują duże możliwości przewozu pasażerów lub towarów. Dostępne są różne wersje nadwozia, takie jak furgony, kombi, minibusy i wiele innych, które można dostosować do indywidualnych potrzeb użytkownika. Wnętrza są przestronne i zapewniają wygodne warunki zarówno dla kierowcy, jak i pasażerów.
Technologia i wyposażenie: Ford Transit i Tourneo (2016) wyposażone są w nowoczesne technologie, które podnoszą komfort i bezpieczeństwo jazdy. Oferują systemy multimedialne z dotykowymi ekranami, systemy nawigacji, systemy audio, a także zaawansowane funkcje wspomagające kierowcę, takie jak systemy asystujące podczas parkowania, systemy monitorowania martwego pola, systemy utrzymania pasa ruchu i wiele innych.
Efektywność paliwowa: Ford Transit i Tourneo (2016) zostały zaprojektowane z myślą o oszczędności paliwa. Dostępne są różne jednostki napędowe, w tym silniki benzynowe, diesla i hybrydowe, które charakteryzują się dobrą mocą i jednocześnie efektywnym zużyciem paliwa. To pozwala użytkownikom na oszczędzanie na kosztach eksploatacji.
Bezpieczeństwo: Ford Transit i Tourneo (2016) zostały wyposażone w zaawansowane systemy bezpieczeństwa, które chronią kierowcę i pasażerów. W standardzie znajdują się systemy ABS, ESP, systemy kontroli trakcji, systemy wspomagające hamowanie oraz systemy monitorowania i reagowania na kolizje.
Komfort i wygoda: Ford zawsze stawiał duży nacisk na komfort użytkowników, dlatego w Transicie i Tourneo (2016) znajdują się wygodne fotele, wysokiej jakości materiały wykończeniowe oraz dobrze zaprojektowane wnętrza. Dodatkowo, odpowiednia izolacja akustyczna sprawia, że jazda jest cicha i przyjemna.

Podsumowując, Ford Transit i Tourneo (2016) to nowoczesne i wszechstronne pojazdy, które oferują dużą przestrzeń, zaawansowane technologie, wysoki poziom bezpieczeństwa i komfortowe wnętrza. Są one odpowiednie dla różnych celów, od przewozu pasażerów po przewóz towarów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

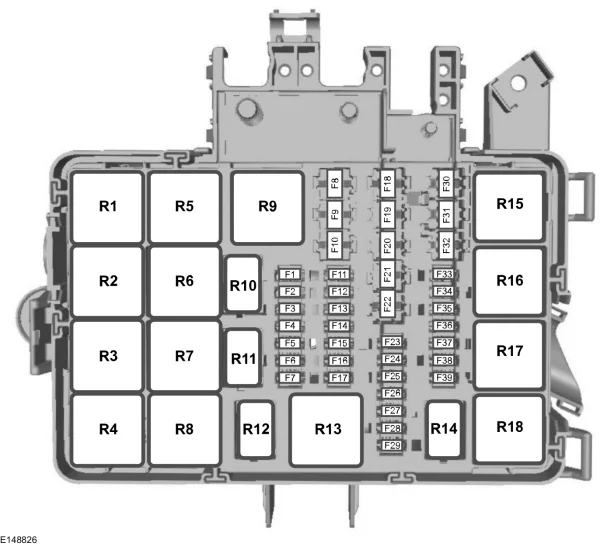

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników komory silnika znajduje się w komorze silnika.

Ford Transit (2016) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	5A	Wyciszanie radia.
F2	–	Nieużywany.
F3	–	Nieużywany.
F4	–	Nieużywany.
F5	–	Nieużywany.
F6	–	Nieużywany.
F7	–	Nieużywany.
F8	20A	Wentylator chłodzenia (o dwóch prędkościach).
F9	–	Nieużywany.
F10	–	Nieużywany.
F11	–	Nieużywany.
F12	–	Nieużywany.
F13	–	Nieużywany.
F14	–	Nieużywany.
F15	–	Nieużywany.
F16	–	Nieużywany.
F17	–	Nieużywany.
F18	40A	Wentylator chłodzenia 2.
F19	40A	Wentylator chłodzenia (o dwóch prędkościach).
F19	60A	Wentylator chłodzenia (o jednej prędkości).
F20	40A	Zasilanie przekaźnika układu selektywnej redukcji katalitycznej.
F21	40A	Moduł 2 świec żarowych.
F22	40A	Moduł 1 świec żarowych.
F22	–	Nieużywany.
F23	10A	Sprzęgło klimatyzacji.
F24	–	Nieużywany.
F25	–	Nieużywany.
F26	–	Nieużywany.
F27	–	Nieużywany.
F28	5A	Nagrzewnica układu odpowietrzania skrzyni korbowej.
F29	15A	Podtrzymanie działania pompy wodnej.
F30	60A	Przekaźnik modułu sterowania zespołem napędowym.
F31	20A	Przekaźnik 2 zapłonu/rozruchu.
F32	20A	Nagrzewnica wspomagająca na paliwo.
F33	–	Nieużywany.
F34	–	Nieużywany.
F35	20A	Moduł sterowania zespołem napędowym
F36	20A	Zasilanie pojazdu 5.
F37	15A	Zbiornik reduktora. Zawór układu recyrkulacji spalin.
F38	10A	Cewki przekaźników R1, R5, R10 i R15 w skrzynce przyłączowej w komorze silnika.
F39	10A	Monitorowanie świecy żarowej; Czujnik tlenków azotu.

Numer przekaźnika	Opis
R1	Wentylator chłodzenia o wysokiej prędkości.
R2	Nieużywany.
R3	Wycieraczka szyby tylnej.
R4	Zawieszenie pneumatyczne.
R5	Wentylator
R6	Nieużywany.
R7	Nieużywany.
R8	Nieużywany.
R9	Rozrusznik
R10	Sprzęgło klimatyzacji.
R11	Nieużywany.
R12	Nieużywany.
R13	Układ selektywnej redukcji katalitycznej.
R14	Nieużywany.
R15	Wentylator chłodzenia o niskiej prędkości.
R16	Zapłon/rozruch 2; Napęd na wszystkie koła.
R17	Nieużywany.
R18	Moduł sterowania zespołem napędowym

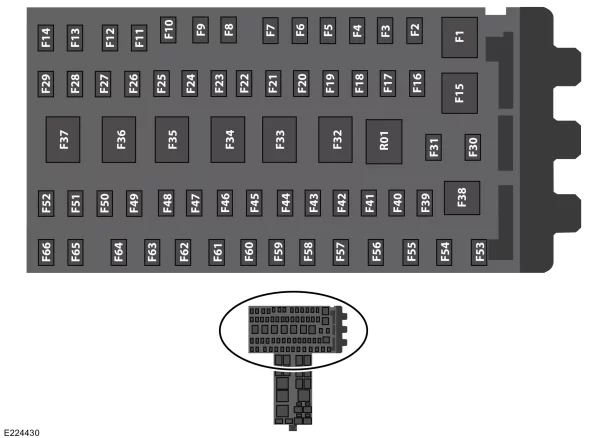

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się za zdejmowanym panelem poszycia pod kierownicą.

Ford Transit (2016) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	60A	Przekaźnik silniczka wycieraczki szyby przedniej.
F2	40A	Silnik dmuchawy.
F3	–	Nieużywany.
F4	40A	Ogrzewana szyba tylna; Ogrzewane lusterka zewnętrzne.
F5	40A	Zasilanie B+ przyczepy.
F6	40A	Dodatkowe gniazdo zasilania 2.
F7	40A	Dodatkowe gniazdo zasilania 1.
F8	20A	Sygnał dźwiękowy.
F9	15A	Przekaźnik spryskiwacza tylnej szyby.
F10	10A	Cewki przekaźników R1, R2, R3, R4, R5, R10, R17.
F11	–	Nieużywany.
F12	–	Nieużywany.
F13	20A	Zapalniczka.
F14	20A	Dodatkowe gniazdo zasilania przy zestawie wskaźników.
F15	50A	Moduł jakości napięcia; Moduł sterujący układami nadwozia.
F16	25A	Moduł układu zapobiegającego blokowaniu kół podczas hamowania; Sterowanie zaworami elektronicznego układu stabilizacji toru jazdy.
F17	5A	Cewka przekaźnika dodatniego zasilania napięciem akumulatora modułu sterowania zespołem napędowym.
F18	10A	Światło STOP.
F19	15A	Przekaźnik ryglowania drzwi przestrzeni ładunkowej.
F20	5A	Nagrzewnica wspomagająca na paliwo.
F21	15A	Zespół sterujący automatycznej skrzyni biegów.
F22	25A	Pompa oleju automatycznej skrzyni biegów.
F23	20A	Ogrzewanie tylnej szyby z lewej strony.
F24	10A	Ogrzewane lusterka zewnętrzne.
F25	7,5A	Odryglowywanie drzwi kierowcy.
F26	7,5A	Odryglowywanie drzwi pasażera.
F27	–	Nieużywany.
F28	20A	Nieużywany.
F29	40A	Silnik dmuchawy z tyłu.
F30	20A	Dodatkowe tylne gniazdo zasilania.
F31	20A	Ogrzewanie tylnej szyby z lewej strony.
F32	60A	Przekaźnik zapłonu/rozruchu.
F33	60A	Przekaźnik pompy paliwowej.
F34	40A	Ogrzewanie tylnej szyby z lewej strony.
F35	40A	Ogrzewanie tylnej szyby z prawej strony.
F36	50A	Zasilanie RP1 modułu sterującego układami nadwozia.
F37	50A	Zasilanie RP2 modułu sterującego układami nadwozia.
F38	60A	Zasilanie BB4 standardowej skrzynki przekaźników.
F39	20A	Podgrzewane siedzenia.
F40	5A	Moduł sterowania zespołem napędowym (zapłon).
F41	5A	Cewka przekaźnika nagrzewnicy wspomagającej na paliwo.
F42	5A	Regulacja ustawienia reflektorów.
F43	5A	Sterownik przekładni.
F44	10A	Zawieszenie pneumatyczne; Moduł jakości napięcia; Tylny układ ogrzewania i klimatyzacji; Układ wykrywania światła i pomiaru odległości; Kamery przednia i wsteczna; Adaptacyjny układ kontroli prędkości.
F45	20A	Światła doświetlające zakręty.
F46	5A	Ogrzewana szyba tylna; Przekaźnik ogrzewanego lusterka zewnętrznego.
F47	5A	Moduł układu zapobiegającego blokowaniu kół podczas hamowania.
F48	10A	Złącze 1 interfejsu pojazdu kempingowego.
F49	20A	Wycieraczka szyby tylnej.
F50	5A	Moduł czujnika deszczu; Wycieraczka szyby tylnej.
F51	25A	Silniczek wycieraczki szyby przedniej.
F52	25A	Silniczek wycieraczki szyby przedniej.
F53	–	Nieużywany.
F54	–	Nieużywany.
F55	40A	Moduł układu zapobiegającego blokowaniu kół podczas hamowania; Elektroniczny układ stabilizacji toru jazdy.
F56	30A	Stopień wysuwany elektrycznie.
F57	30A	Siedzenie kierowcy regulowane elektrycznie.
F58	20A	Przednie światło przeciwmgielne.
F59	30A	Elektromagnes silnika rozrusznika.
F60	15A	Ładowanie akumulatora holowania przyczepy.
F61	15A	Podwójne ryglowanie drzwi z lewej strony.
F62	15A	Podwójne ryglowanie drzwi z prawej strony.
F63	15A	Zamek centralny z lewej strony.
F64	15A	Zamek centralny z prawej strony.
F65	20A	Pompa paliwa.
F66	40A	Podgrzewany filtr paliwa.
F67	–	Nieużywany.
F68	–	Nieużywany.
F69	7,5A	Tachograf.
F70	–	Nieużywany.
F71	40A	Gniazdo zasilania 230 V.
F72	30A	Gniazdo przyczepy.

Skrzynka bezpieczników wstępnych

Znajduje się pod siedzeniem kierowcy.

Ford Transit (2016) - schematy bezpieczników i przekaźników

Numer przekaźnika	Opis
R1	Sygnał dźwiękowy.
R2	Ogrzewana szyba tylna.
R3	Silnik dmuchawy z tyłu.
R4	Dodatkowe gniazda zasilania z tyłu.
R5	Zapalniczka. Dodatkowe gniazdo zasilania.
R6	Przekaźnik ogrzewania przedniej szyby z lewej strony.
R7	Przekaźnik ogrzewania przedniej szyby z prawej strony.
R8	Pompa spryskiwacza tylnej szyby.
R9	Dmuchawa nagrzewnicy wspomagającej na paliwo.
R10	Silnik dmuchawy.
R11	Ryglowanie z zewnątrz.
R12	Lusterka składane elektrycznie.
R13	Zapłon/rozruch.
R14	Pompa paliwa.
R15	Nieużywany.
R16	Nieużywany.
R17	Wycieraczki przedniej szyby.
R18	Przednie światło przeciwmgielne.
R19	Nieużywany.

Skrzynka bezpieczników wysokoprądowych

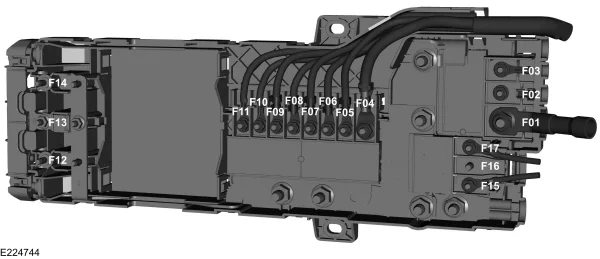

Skrzynka bezpieczników modułu sterującego nadwozia

Znajduje się za zdejmowanym panelem ozdobnym pod kierownicą.

Ford Transit (2016) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	470A	Skrzynka bezpieczników komory silnika; Rozrusznik; Alternator.
F2	100A	Skrzynka bezpieczników w przedziale pasażerskim; Skrzynka bezpieczników modułu sterującego układami nadwozia.
F3	40A	Przemiennik prądu stałego (DC/AC).
F4	200A	Zasilanie 1 dodatkowej skrzynki przekaźników.
F5	100A	Zasilanie 2 dodatkowej skrzynki przekaźników.
F6	100A	Nagrzewnica kabiny.
F7	80A	Przekaźnik ogrzewania przedniej szyby.
F8	100A	Skrzynka bezpieczników w przedziale pasażerskim; Zasilanie 5 dodatkowej skrzynki przekaźników.
F9	100A	Zasilanie 3 dodatkowej skrzynki przekaźników.
F10	100A	Zasilanie 4 dodatkowej skrzynki przekaźników.
F11	100A	Przekaźnik modułu sterowania zespołem napędowym.
F12	60A	Dodatkowe gniazdo zasilania 1.
F13	60A	Dodatkowe gniazdo zasilania 2.
F14	60A	Dodatkowe gniazdo zasilania 3.
F15	60A	Tylny układ ogrzewania i klimatyzacji.
F16	100A	Nieużywany.
F17	60A	Pojazd kempingowy.

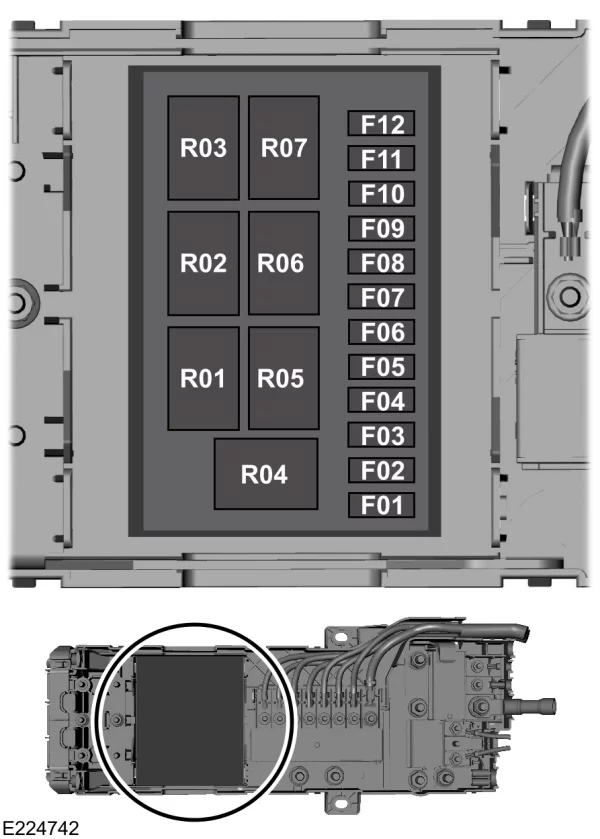

Ford Transit (2016) - schematy bezpieczników i przekaźników

Bezpiecznik lub przekaźnik	Ampery [A]	Opis
F1	3A	Przełącznik świateł zewnętrznych; Przełącznik nagrzewnicy płynu chłodzącego; Przełącznik dodatkowego zasilania.
F2	20A	Zasilanie.
F3	20A	Zasilanie R1.
F4	20A	Zasilanie R2.
F5	15A	Zasilanie R3.
F6	15A	Zasilanie R4.
F7	15A	Zasilanie R5, R6.
F8	10A	Zasilanie R7.
F9	20A	Nadajnik radiowy.
F10	5A	Przekaźnik wyłącznika zapłonu.
F11	15A	Przekaźnik wyłącznika zapłonu.
F12	–	Nieużywany.
R1	–	Przekaźnik lampy sygnalizacyjnej.
R2	–	Przekaźnik zapłonu.
R3	–	Dodatkowe gniazdo zasilania 2; Nagrzewnica płynu chłodzącego.
R4	–	Przekaźnik lampki oświetlenia wnętrza.
R5	–	Dodatkowe gniazdo zasilania 1; Kierunkowskaz (lewa strona).
R6	–	Kierunkowskaz (prawa strona).
R7	–	Oświetlenie wnętrza.

Skrzynka bezpieczników modułu sterującego układami nadwozia

Ford Transit (2016) - schematy bezpieczników i przekaźników

Bezpiecznik lub przekaźnik	Ampery [A]	Opis
F1	–	Nieużywany.
F2	7,5A	Sterowane elektrycznie lusterka zewnętrzne; Okno drzwi kierowcy.
F3	20A	Funkcja odryglowywania (po stronie kierowcy i pasażera).
F4	5A	Nieużywany.
F5	20A	Nieużywany.
F6	10A	Nieużywany.
F7	10A	Nieużywany.
F8	10A	Syrena alarmu zasilana przez baterię.
F9	10A	Nieużywany.
F10	5A	Nieużywany.
F11	5A	Czujnik wtargnięcia; Klimatyzacja z tyłu pojazdu.
F12	7,5A	Układ ogrzewania, wentylacji i klimatyzacji; Włącznik świateł awaryjnych.
F13	7,5A	Kolumna kierownicza; Zestaw wskaźników; Złącze diagnostyczne.
F14	10A	Nieużywany.
F15	10A	Złącze diagnostyczne.
F16	15A	Funkcja odryglowywania (lewe/prawe drzwi przesuwne).
F17	5A	Syrena alarmu zasilana przez baterię.
F18	5A	Włącznik zapłonu.
F19	7,5A	Lampka statusu poduszki powietrznej pasażera; Przełącznik statusu poduszki powietrznej pasażera.
F20	7,5A	Tachograf.
F21	5A	Dodatkowa nagrzewnica.
F22	5A	Nieużywany.
F23	10A	Opóźnienie wyłączenia zasilania akcesoriów; Przemiennik prądu stałego (DC/AC).
F24	20A	Zamek centralny; Układ podwójnego ryglowania drzwi.
F25	30A	Nieużywany.
F26	30A	Nieużywany.
F27	30A	Nieużywany.
F28	20A	Nieużywany.
F29	30A	Nieużywany.
F30	30A	Nieużywany.
F31	15A	Nieużywany.
F32	10A	GPS; Sterowanie głosem; Moduł SYNC; Wyświetlacz; Adaptacyjny układ kontroli prędkości; Odbiornik zdalnego sterowania.
F33	20A	Radioodbiornik; Moduł SYNC.
F34	30A	Bezpiecznik wysokoprądowy przekaźnika zapłonu/rozruchu; Układ pomocy przy parkowaniu; Sterowanie nagrzewnicą; Kamera układu pomocy w utrzymaniu pasa ruchu; Moduł sterujący uzupełniającym systemem bezpieczeństwa; Środkowy panel sterowania; Lampka statusu poduszki powietrznej pasażera; Tachograf; Dodatkowa nagrzewnica; Moduł kierownicy.
F35	5A	Moduł sterujący uzupełniającym systemem bezpieczeństwa
F36	15A	Układ pomocy przy parkowaniu; Kamera układu pomocy w utrzymaniu pasa ruchu; Moduł kierownicy.
F37	20A	Nieużywany.
F38	30A Przerywacz obwodu	Okna sterowane elektrycznie.
