Ford Edge I (2012) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Edge I z lat: 2012.

Ford Edge jest modelem samochodu typu SUV produkowanym przez amerykańskiego producenta Forda. Oto kilka informacji na temat Forda Edge:

  1. Projekt i styl: Ford Edge to samochód charakteryzujący się nowoczesnym i dynamicznym wyglądem. Posiada charakterystyczne linie, muskularne nadkola i agresywny przód, co nadaje mu sportowy wygląd. Wnętrze oferuje przestronne i komfortowe miejsce zarówno dla kierowcy, jak i pasażerów.
  2. Wydajność i napęd: Ford Edge oferuje różne opcje silników, w tym benzynowe i wysokoprężne jednostki napędowe. Zależnie od wersji, samochód może być wyposażony w napęd na przednie koła lub napęd na cztery koła, co zapewnia elastyczność i dostosowanie do różnych warunków jazdy.
  3. Technologia i wyposażenie: Ford Edge oferuje szereg nowoczesnych technologii i zaawansowanych funkcji. Może być wyposażony w systemy bezpieczeństwa, takie jak układ ostrzegania przed kolizją, asystent pasa ruchu czy adaptacyjny tempomat. Dodatkowo, samochód może oferować systemy multimedialne, takie jak duży ekran dotykowy z systemem SYNC, nawigację GPS i integrację z urządzeniami mobilnymi.
  4. Przestronność i wszechstronność: Ford Edge zapewnia przestronne wnętrze i elastyczność przestrzeni bagażowej. Samochód oferuje dużo miejsca na nogi dla pasażerów z tyłu i możliwość złożenia tylnych siedzeń, aby uzyskać większą przestrzeń bagażową. To sprawia, że Ford Edge jest dobrym wyborem zarówno dla codziennych dojazdów, jak i podróży rodzinnych.
  5. Popularność i recenzje: Ford Edge zdobył popularność wśród kierowców poszukujących przestronnego i komfortowego SUV-a. Samochód otrzymał pozytywne recenzje za swoje osiągi, styl, jakość wykonania oraz zaawansowane funkcje. Oczywiście, opinie mogą się różnić w zależności od preferencji i oczekiwań poszczególnych osób.

Warto pamiętać, że informacje na temat Forda Edge mogą się różnić w zależności od generacji i roku produkcji, dlatego zawsze warto sprawdzić najświeższe informacje od producenta lub skonsultować się z autoryzowanym dealerem Forda.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

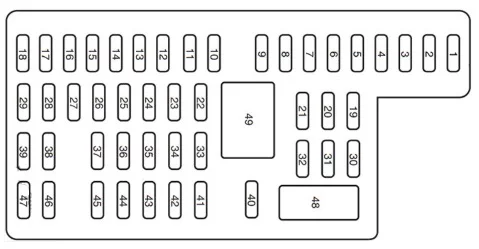

Przedział pasażerski

Ford Edge I (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Przednie inteligentne okno kierowcy
2 15A Nieużywany (zapasowy)
3 30A Nieużywany (zapasowy)
4 10 A Lampy popytu
5 20A Nieużywany (zapasowy)
6 5A Moduł RF
7 7,5A Przełącznik lusterka elektrycznego, przełącznik fotela pamięci, moduł fotela kierowcy
8 10 A Nieużywany (zapasowy)
9 10 A Elektryczna klapa podnoszona
10 10 A Przekaźnik pracy/akcesoriów
11 10 A Zestaw wskaźników tablicy przyrządów, wyświetlacz Head-up
12 15A Oświetlenie wewnętrzne, lampy kałużowe, podświetlenie
13 15A Światła skrętu/stopu w prawo i kierunkowskazy
14 15A Światła skrętu/stopu w lewo i kierunkowskazy
15 15A Lampy cofania, lampy stopu, lampy stopu wysoko zamontowane
16 10 A Reflektory świateł mijania (po prawej)
17 10 A Reflektory świateł mijania (lewe)
18 10 A Oświetlenie klawiatury, blokada zmiany biegów hamulca (BSI), dioda LED przycisku Start, pasywny system antykradzieżowy (PATS), budzenie modułu sterującego układu napędowego (PCM), włączanie zasilania drugiego rzędu
19 20A Wzmacniacz/subwoofer (Sony)
20 20A Przekaźniki blokowania/odblokowywania — pojazdy bez inteligentnego dostępu (LA)
21 10 A Nieużywany (zapasowy)
22 20A Przekaźnik klaksonowy
23 15A Sterowanie kierownicą, inteligentny dostęp (IA), przełącznik reflektorów
24 15A Diagnostyka pokładowa (OBDII)
25 15A Odblokowanie klapy tylnej
26 5A Moduł globalnego systemu pozycjonowania (GPS)
27 20A inteligentny dostęp (IA)
28 15A Stacyjka (bez IA), Elektromagnes blokady kluczyka, Start przyciskiem (z IA)
29 20A Radio, wielofunkcyjny wyświetlacz, elektroniczny panel wykończeniowy, moduł SYNC®
30 15A Przednie światła postojowe
31 5A Nieużywany (zapasowy)
32 15A Podświetlenie przełącznika blokady, szyberdach, elektryczne szyby, kompas/automatycznie przyciemniane lusterko wsteczne
33 10 A Nieużywany (zapasowy)
34 10 A System czujników cofania, kamera cofania, monitor martwego pola
35 5A Wyświetlacz Heads-up, Poziomowanie reflektorów
36 10 A Nieużywany (zapasowy)
37 10 A Klimatyzacja (silniki 3,5 l/3,7 l)
38 10 A Nieużywany (zapasowy)
39 15A Reflektory świateł drogowych
40 10 A Tylne światła postojowe, lampy tablicy rejestracyjnej
41 7,5A Czujnik klasyfikacji pasażerów (OCS), moduł kontroli ograniczeń
42 5A Przełącznik kontroli wspomagania (silnik 2,0 l)
43 10 A Nieużywany (zapasowy)
44 10 A Nieużywany (zapasowy)
45 5A Nieużywany (zapasowy)
46 10 A Kontrola klimatu
47 15A lusterka sygnalizacyjne LED
48 Wyłącznik automatyczny 30A Okna elektryczne
49 — Opóźniony przekaźnik akcesoriów

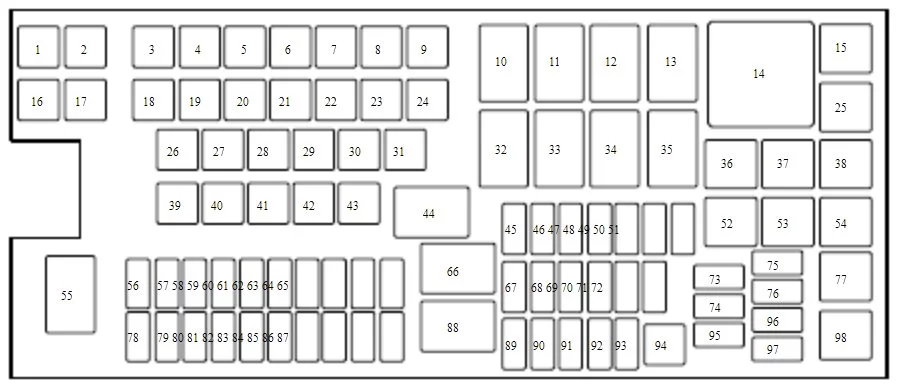

Komora silnika

Ford Edge I (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 — Nieużywany
2 — Nieużywany
3 — Nieużywany
4 30A** Wycieraczki
5 40A** Pompa układu przeciwblokującego (ABS)
6 — Nieużywany
7 30A** Elektryczna klapa podnoszona
8 20A** Szyberdach
9 20A** Punkt zasilania #2 (konsola z tyłu)
10 — Nieużywany
11 — Przekaźnik odszraniania tylnej szyby/podgrzewanego lusterka
12 — Nieużywany
13 — Przekaźnik rozrusznika
14 — Nieużywany
15 — Przekaźnik pompy paliwa
16 — Nieużywany
17 — Nieużywany
18 40A** Silnik dmuchawy
19 30A** Rozrusznik
20 20A** Punkt zasilania nr 1 (kosz konsoli)
21 20A** Punkt zasilania obszaru ładunkowego
22 — Nieużywany
23 30A** Moduł siedzenia kierowcy
24 — Nieużywany
25 — Nieużywany
26 40A** Odmrażacz tylnej szyby
27 20A** Przedni punkt zasilania/zapalniczka
28 30A** Fotele z klimatyzacją
29 — Nieużywany
30 — Nieużywany
31 — Nieużywany
32 — Nieużywany
33 — Nieużywany
34 — Przekaźnik silnika dmuchawy
35 — Nieużywany
36 — Przekaźnik tylnego siedzenia
37 — Prawy przekaźnik świateł hamowania/zawracania przyczepy (TT)
38 — Nieużywany
39 40A** Wentylator chłodzący (pojazdy z TT)
39 60A** Wentylator chłodzący (pojazdy bez TT)
40 40A** Wentylator chłodzący (tylko TT)
41 — Nieużywany
42 30A** Siedzenie pasażera
43 25A** Zawory ABS
44 — Przekaźnik tylnej spryskiwacza
45 5A* Czujnik deszczu
46 — Nieużywany
47 — Nieużywany
48 — Nieużywany
49 — Nieużywany
50 15 A* Podgrzewane lustro
51 — Nieużywany
52 — Zatrzymaj przekaźnik lampy
53 — Lewy przekaźnik świateł stopu / skrętu TT
54 — Nieużywany
55 — Przekaźnik wycieraczek
56 15 A* Moduł sterujący skrzyni biegów (TCM) (silnik 2,0 l)
57 20 A* Lewe reflektory wyładowcze o wysokiej intensywności (HID)
58 10 A* Czujnik alternatora
59 10 A* Włącznik/wyłącznik hamulca
60 15 A* Lampy stopu
61 10 A* Zwolnienie tylnego siedzenia
62 10 A* Sprzęgło klimatyzacji
63 15A* Przekaźnik świateł stopu / skrętu TT
64 20 A* Silnik wycieraczki tylnej
65 15A* Pompa paliwowa
66 — Przekaźnik modułu sterującego układu napędowego (PCM)
67 20 A* Moc pojazdu (VPWR) #2
68 15A* VPWR #4
69 15A* VPWR #1 (silniki 3,5/3,7 l)
69 20 A* VPWR #1 (silnik 2,0 l)
70 10 A* Przekaźnik klimatyzacji, VPWR #3, moduł napędu na wszystkie koła (silniki 3,5/3,7 l), aktywna osłona grilla (AGS) (silnik 2,0 l)
71 — Nieużywany
72 — Nieużywany
73 — Nieużywany
74 — Nieużywany
75 — Dioda sprzęgła klimatyzacji (silniki 3,5/3,7 l)
76 — Nieużywany
77 — Przekaźnik świateł postojowych TT
78 20 A* Reflektory prawe HID
79 5A* Adaptacyjny tempomat
80 — Nieużywany
81 — Nieużywany
82 15A* Podkładka tylna
83 — Nieużywany
84 20 A* Lampy parkowe TT
85 — Nieużywany
86 7,5 A* Przekaźnik PCM, utrzymywanie aktywności PCM (silniki 3,5/3,7 l)
87 5A* Przekaźnik uruchamiania/uruchamiania
88 — Przekaźnik uruchamiania/uruchamiania
89 — Nieużywany
89 5A* Silniki regulacji ustawienia reflektorów (tylko Chiny)
90 10 A* PCM
91 10 A* Adaptacyjny tempomat (silniki 3,5/3,7 l)
91 5A* Rozgrzewanie automatycznej skrzyni biegów (silnik 2,0 l)
92 10 A* Moduł ABS
93 5A* Silnik dmuchawy/tylny przekaźnik odszraniania
94 30A** Panel bezpieczników przedziału pasażerskiego – uruchomienie/uruchomienie
95 — Nieużywany
96 — Dioda elektromagnesu oczyszczania kanistra (CPS) (silnik 2,0 l)
97 — Dioda rozgrzewania auto trans (silnik 2,0 l)
98 — Przekaźnik sprzęgła klimatyzacji
* Mini bezpieczniki
** Bezpieczniki kasetowe

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
