W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Stratus z lat: 2001, 2002, 2003, 2004, 2005, 2006.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników w przedziale pasażerskim

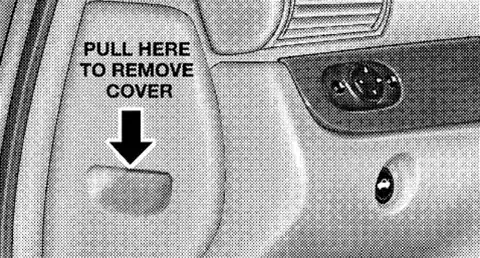

Panel dostępu do bezpieczników znajduje się za pokrywą końcową po lewej stronie tablicy rozdzielczej. Aby zdjąć panel, wyciągnij go, jak pokazano.

Dodge Stratus (2001-2006) - schematy bezpieczników i przekaźników

Dodge Stratus (2001-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Silnik dmuchawy (MTC), Moduł mocy silnika dmuchawy (ATC)
2 10 Światła drogowe, prawy reflektor (USA), moduł świateł do jazdy dziennej (USA), prawy moduł Lavalier (eksport)
3 10 Światła drogowe, lewy reflektor (USA), lewy moduł Lavalier (eksport)
4 15 ABS, przełącznik świateł cofania (M/T), czujnik zasięgu skrzyni biegów (A/T), moduł świateł do jazdy dziennej, przełącznik blokady drzwi kierowcy/pasażera, przełącznik zasilania lusterek, elektromagnes blokady zmiany biegów hamulca, głowica automatycznej kontroli temperatury (ATC ), kompas / minikomputer podróżny
5 10 Złącze łącza danych, lampa kopułkowa, przełącznik zasilania lusterka, przełącznik blokady drzwi kierowcy/pasażera, przełącznik blokady cylindra kierowcy/pasażera (VTSS), moduł kontroli nadwozia, lampa w schowku na rękawiczki, radio, głowica automatycznej regulacji temperatury (ATC), kompas / mini – Komputer pokładowy, lampa bagażnika, antena zasilająca (eksport), tylna lampa podłogowa, sufitowa mapa/lampa grzewcza, lewa/prawa lampka toaletowa
6 10 Podgrzewane lustro, sterowanie ogrzewaniem klimatyzacji
7 20 Przełącznik wielofunkcyjny (przełącznik reflektorów (przełącznik poziomowania reflektorów (eksport), moduł sterowania nadwozia, lampka sygnalizacyjna postoju/kierunku (USA), lewy/prawy moduł Lavalier (eksport), tylna/stop/boczna lampa obrysowa/kierunkowskaz, lampa licencyjna) ), zestaw wskaźników
8 20 Przekaźnik klaksonu, wzmacniacz audio
9 15 Silniki zamków zasilania (moduł kontroli nadwozia)
10 20 Moduł świateł do jazdy dziennej, przełącznik wielofunkcyjny (eksport)
11 10 Moduł sterowania skrzyni biegów, moduł sterowania nadwozia, przełącznik Autostick, przełącznik podgrzewanego siedzenia (eksport), zestaw wskaźników, sterowanie ogrzewaniem klimatyzacji, złącze łącza danych
12 10 Światła mijania, moduł świateł do jazdy dziennej, lewy reflektor (USA), lewy moduł Lavalier (eksport)
13 20 Światła mijania, przełącznik wielofunkcyjny (światło przeciwmgielne, zestaw wskaźników), prawy reflektor (USA), prawy moduł Lavalier (eksport)
14 10 Radio
15 10 Przełącznik wielofunkcyjny, przekaźnik wycieraczek przednich (wysoki/niski), przekaźnik odmgławiacza tylnej szyby, moduł sterujący nadwozia
16 10 Kontroler urządzeń przytrzymujących pasażerów (moduł sterowania poduszką powietrzną)
17 10 Sterownik urządzeń przytrzymujących pasażera (moduł sterowania poduszką powietrzną), moduł sterowania poduszką powietrzną z lewej/prawej strony bocznej
Wyłącznik obwodu
18 20 Przełącznik zasilania fotela
19 30 Przełącznik szyby, moduł sterujący szyberdachu, przekaźnik opuszczania szyby (kabriolet)
Przekaźnik
R1 Opóźnienie reflektorów
R2 Klakson
R3 Odmgławiacz tylnej szyby
Zobacz także:  Dodge RAM 1500, 2500, 3500 (2013-2018) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w komorze silnika

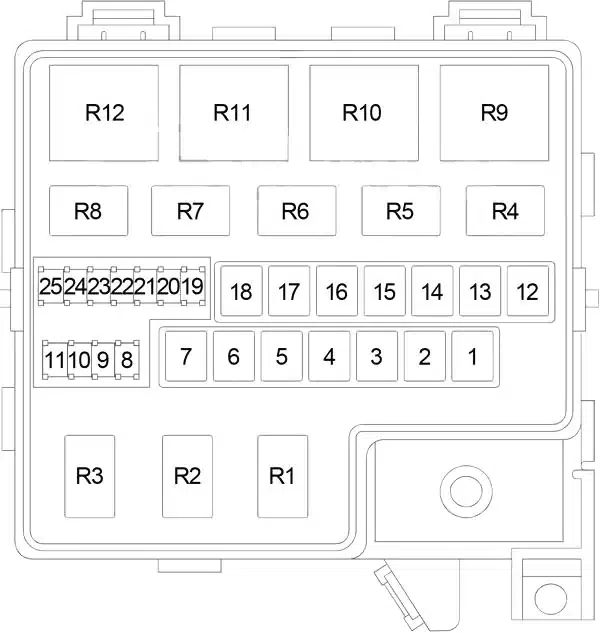

Power Distribution Center znajduje się w komorze silnika w pobliżu filtra powietrza.

Dodge Stratus (2001-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „1”, „4”, „16”, „19”)
2 20 Zapalniczka/Gniazdo Zasilania
3 30 Eksport: przekaźnik spryskiwaczy reflektorów
4 40 Przekaźnik opóźniający reflektor, przełącznik wielofunkcyjny, bezpiecznik (przedział pasażerski): „9”, „10”, „18”
5  –
6 40 Przekaźnik odmgławiacza tylnej szyby
7 40 2.4L PZEV: Przekaźnik silnika pompy powietrza
8 20 Przekaźnik rozrusznika, przekaźnik pompy paliwa, wyłącznik zapłonu (blokada sprzęgła/wyłącznik podwyższenia poziomu (M/T), moduł sterowania skrzyni biegów (A/T), moduł kontroli nadwozia, bezpiecznik (przedział pasażerski): „14”, „15”, „17 ”, Bezpiecznik (komora silnika): „23”)
9 20 Przekaźnik sterujący skrzyni biegów, moduł sterujący skrzyni biegów, zespół elektromagnetyczny skrzyni biegów/przełącznik ciśnieniowy
10 10 Wyłącznik zapłonu (Bezpiecznik (Przedział Pasażerski): „11”), Moduł Immobilizera Klucza Sentry
11 20 Wyłącznik świateł stopu, bezpiecznik (przedział pasażerski): „5”, tylny przekaźnik świateł przeciwmgielnych
12 40 Przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik wentylatora chłodnicy (niska prędkość), przekaźnik wentylatora chłodnicy (wysoka prędkość)
13 20 Przekaźnik podgrzewanego siedzenia (podgrzewany moduł siedzenia kierowcy/pasażera )
14 30 Przekaźnik automatycznego wyłączania (bezpieczniki: „24”, „25”), moduł sterujący układu napędowego
15 40 ABS
16 40 Bezpiecznik (przedział pasażerski): „7”, „8”
17 40 Cabrio: Przekaźniki doładowania/zasilania
18 40 Przekaźnik przedniej wycieraczki (wł./wył.) (przekaźnik przedniej wycieraczki (wysoka/niska prędkość))
19 20 Cabrio: Moduł sterowania pasami bezpieczeństwa
20 20 Przełącznik wielofunkcyjny
21  –
22 20 ABS
23 10 Moduł immobilizera klucza Sentry, pompa wykrywania nieszczelności (USA), moduł sterowania zespołem napędowym, przekaźnik pompy paliwa, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora chłodnicy (niska prędkość), przekaźnik wentylatora chłodnicy (wysoka prędkość)
20 Moduł immobilizera klucza Sentry, pompa wykrywania nieszczelności (USA), moduł sterowania zespołem napędowym, przekaźnik pompy paliwa, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora chłodnicy (niska prędkość), przekaźnik wentylatora chłodnicy (wysoka prędkość)
24 20 Wtryskiwacz paliwa, cewka zapłonowa, tłumik hałasu, zawór dostrajania kolektora (2,7 l)
25 20 Generator, elektromagnes EGR, czujnik tlenu, grzałka PCV (2,7 l)
Przekaźnik
R1 Kontrola skrzyni biegów
R2 Rozrusznik
R3 Pompa paliwowa
R4 Wycieraczka przednia (wysoka/niska)
R5 Wycieraczka przednia (wł./wył.)
R6 Eksport: tylna lampa przeciwmgielna
R7 Sprzęgło sprężarki klimatyzacji
R8 Podgrzewane siedzenia
R9 Wentylator chłodnicy (niska prędkość)
R10 Wentylator chłodnicy (duża prędkość)
R11 Automatyczne wyłączanie
R12 Spryskiwacz reflektorów
