Dodge Forza (2013-2018) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Forza z lat: 2013, 2014, 2015, 2016, 2017, 2018.
Sprawdzanie oraz wymiana bezpieczników Dodge Forza (2013-2018)
Pamiętaj o tym przed wymianą bezpiecznika w Dodge Forza (2013-2018)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Komora silnika Dodge Forza (2013-2018)

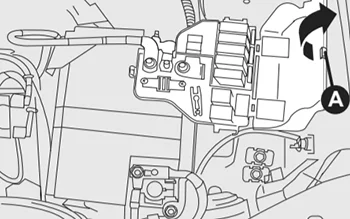

Skrzynka bezpieczników znajduje się w pobliżu akumulatora.
Aby uzyskać dostęp do bezpieczników, zwolnij zatrzask A, pociągnij pokrywę do góry w kierunku strzałki i otwórz skrzynkę.

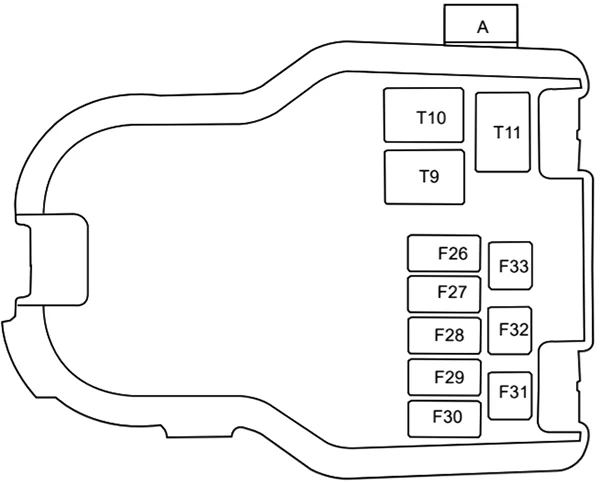

| Numer | Ampery [A] | Opis |
|---|---|---|
| F29 | 30A | Wtrysk, kod, elektryczna pompa paliwa. |
| F28 | 40A | urządzenie zapłonowe. |
| F27 | 50A | Ogólne usługi |
| F26 | 60A | Ogólne usługi |
| F30 | 30A | Wentylator elektryczny (40A z klimatyzacją). |
| F31 | 10 A | Kod i wtrysk (15A dla niektórych wersji). |
| F32 | 15A | Podgrzewana sonda lambda i kanister (10A dla niektórych wersji). |
| F33 | 20 lat | pompa paliwowa |
| A | – | Niedostępne. |

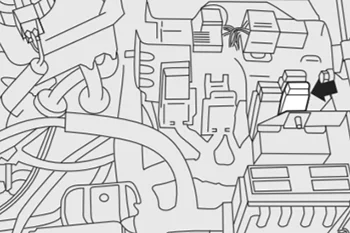

Bezpiecznik zabezpieczający grzałkę regulatora ciśnienia CNG
Przedział pasażerski Dodge Forza (2013-2018)

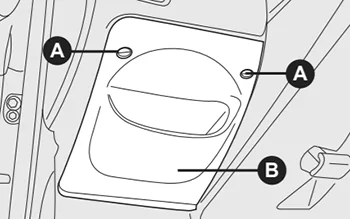

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.
Aby uzyskać dostęp do bezpieczników, poluzuj śruby mocujące A i zdejmij zabezpieczenie B. Symbole graficzne, które identyfikują główny element elektryczny każdego bezpiecznika, są przedstawione na wewnętrznej stronie osłony ochronnej.

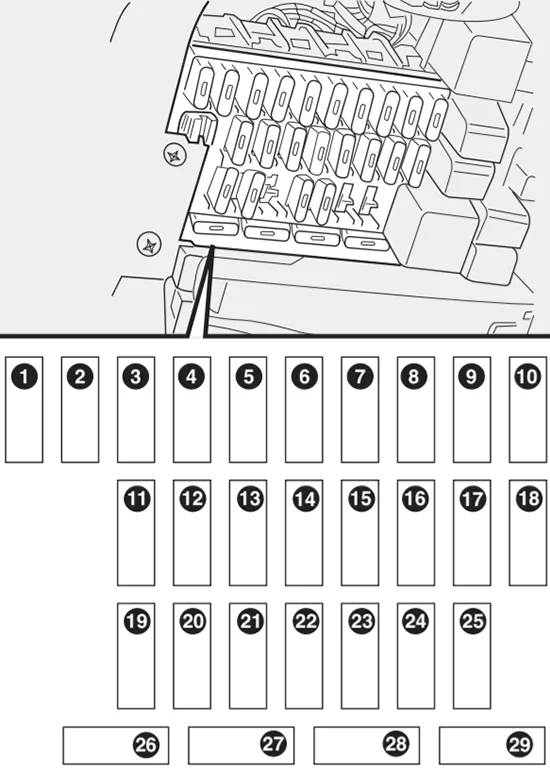

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Spryskiwacz do szyb. |
| 2 | 20 | Lewa przednia szyba elektryczna. |
| 3 | 20 | Elektryczne szyby przednie prawe. |
| 4 | 10 A | Reflektor lewy wysoki. |
| 5 | 10 A | Reflektor prawy wysoki. |
| 6 | 15A | Centralne elektryczne szyby. |
| 7 | 7,5A | Światła pozycyjne lewe przednie i tylne prawe, oświetlenie tablicy rejestracyjnej, oświetlenie kontrolne. |
| 8 | 7,5A | Światła pozycyjne prawe przednie i lewe tylne. |
| 9 | 15A | Światła przeciwmgielne. |
| 10 | 20 | Centralny zamek drzwi. |
| 11 | 30A | Szyba przednia z powłoką przeciwmgielną |
| 12 | 10 A | Światła awaryjne. |
| 13 | 20 | Klakson. |
| 14 | 10 A | Światła stopu. |
| 15 | 15A | Zasilanie tablicy przyrządów, światła cofania, poduszka powietrzna, oświetlenie schowka. |
| 16 | 10 A | Klimatyzacja. |
| 17 | 10 A | Niski lewy reflektor. |
| 18 | 10 A | Reflektor pod prawym. |
| 19 | 30A | Wewnętrzny wentylator elektryczny. |
| 20 | 10 A | Zestaw oświetlenia wewnętrznego, radio, gniazdo diagnostyczne, antykradzieżowe. |
| 21 | – | Wolny. |
| 22 | – | Wolny. |
| 23 | 10 A | Kod. |
| 24 | 20 | Lewa tylna szyba elektryczna |
| 25 | 20 | Prawe tylne szyby elektryczne |
| 26 | – | Wolny. |
| 27 | – | Wolny. |
| 28 | – | Wolny. |
| 29 | – | Wolny. |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
