W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Durango z lat: 2014.

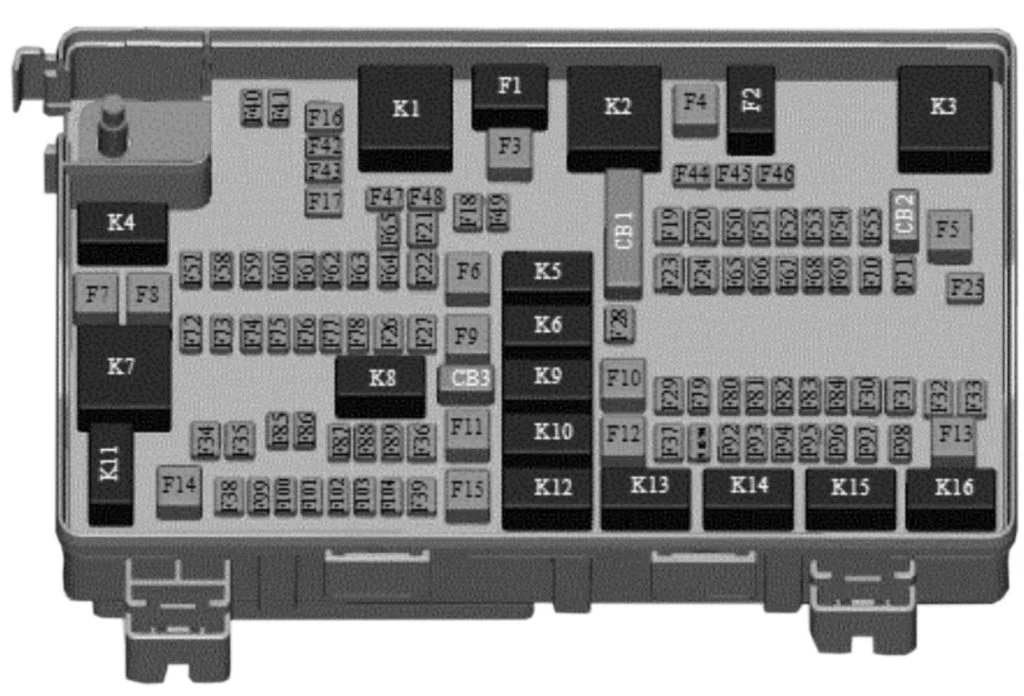

Power Distribution Center
Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie.
| Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
|---|---|---|---|
| F03 | 60 A żółty | Wentylator chłodnicy | |
| F05 | 40 A zielony | Sprężarka zawieszenia pneumatycznego — jeśli jest na wyposażeniu | |
| F06 | 40 A zielony | Pompa zapobiegająca blokowaniu się hamulców/elektroniczna kontrola stabilności | |
| F07 | 40 A zielony | Elektromagnes rozrusznika | |
| F08 | 40 A zielony | Czujniki emisji (tylko silnik Diesla) | |
| F09 | 40 A zielony | Podgrzewacz oleju napędowego (tylko silnik Diesla) | |
| F10 | 40 A zielony | Kontroler nadwozia / oświetlenie zewnętrzne #2 | |
| F11 | 30 Amp Różowy | Hamulec elektryczny do holowania przyczepy — zależnie od wyposażenia | |
| F12 | 40 A zielony | Kontroler nadwozia #3 / Oświetlenie wewnętrzne | |
| F13 | 40 A zielony | Przód silnika dmuchawy | |
| F14 | 40 A zielony | Kontroler nadwozia #4 / Blokady zasilania | |
| F17 | 30 Amp Różowy | Zwolnienie zagłówka – jeśli jest na wyposażeniu | |
| F20 | 30 Amp Różowy | Moduł drzwi pasażera | |
| F22 | 20 A niebieski | Moduł sterujący silnika | |
| F23 | 30 Amp Różowy | Kontroler nadwozia #1 | |
| F24 | 30 Amp Różowy | Moduł drzwi kierowcy | |
| F25 | 30 Amp Różowy | Wycieraczki przednie | |
| F26 | 30 Amp Różowy | Układ przeciwblokujący/moduł kontroli stabilności/zawory | |
| F28 | 20 A niebieski | Światła cofania przyczepy holowniczej — jeśli są na wyposażeniu | |
| F29 | 20 A niebieski | Światła postojowe do holowania przyczepy — jeśli są na wyposażeniu | |
| F30 | 30 Amp Różowy | Gniazdo holownicze przyczepy – jeśli jest na wyposażeniu | |
| F32 | 30 Amp Różowy | Moduł sterowania układem napędowym | |
| F34 | 30 Amp Różowy | Kontrola mechanizmu różnicowego poślizgu | |
| F35 | 30 Amp Różowy | Szyberdach — jeśli jest na wyposażeniu | |
| F36 | 30 Amp Różowy | Tylny odszraniacz szyby | |
| F37 | 30 Amp Różowy | Dmuchawa tylna – jeśli jest na wyposażeniu | |
| F38 | 30 Amp Różowy | Przetwornica mocy 115 V AC — jeśli jest na wyposażeniu | |
| F39 | 30 Amp Różowy | Elektryczna klapa podnoszona — jeśli jest na wyposażeniu | |
| F40 | 10 A czerwony | Światła dzienne | |
| F42 | 20 A żółty | Klakson | |
| F44 | 10 A czerwony | Port diagnostyczny | |
| F46 | 10 A czerwony | Monitor ciśnienia w oponach – jeśli jest na wyposażeniu | |
| F49 | 10 A czerwony | Zintegrowany centralny stos / kontrola klimatu | |
| F50 | 20 A żółty | Moduł sterowania zawieszeniem pneumatycznym — jeśli jest na wyposażeniu | |
| F51 | 10 A czerwony | Moduł węzła zapłonowego / zapłon bezkluczykowy / blokada kolumny kierownicy | |
| F52 | 5 A Tan | Czujnik listwowy | |
| F53 | 20 A żółty | Holowanie przyczepy — lewe światła skrętu/stopu — jeśli jest na wyposażeniu | |
| F56 | 15 A niebieski | Dodatkowa zawartość (tylko silnik Diesla) | |
| F57 | 15 A niebieski | Skrzynia biegów | |
| F59 | 10 A czerwony | Pompa czyszcząca (tylko silnik Diesla) | |
| F60 | 15 A niebieski | Moduł kontroli transmisji | |
| F62 | 10 A czerwony | Sprzęgło klimatyzacji | |
| F63 | 20 A żółty | Cewki zapłonowe (gaz), podgrzewacz mocznika (diesel) | |
| F64 | 25 Amp Naturalny | Wtryskiwacze paliwa / układ napędowy | |
| F66 | 10 A czerwony | Przełączniki szyberdachu / szyby pasażera / czujnik deszczu | |
| F67 | 15 A niebieski | CD/DVD/moduł głośnomówiący Bluetooth – jeśli jest na wyposażeniu | |
| F68 | 20 A żółty | Silnik tylnej wycieraczki | |
| F70 | 20 A żółty | Silnik pompy paliwa | |
| F71 | 30 A zielony | Wzmacniacz dźwięku | |
| F73 | 15 A niebieski | Reflektory HID w prawo | |
| F74 | 20 A żółty | Pompa próżniowa hamulców — jeśli jest na wyposażeniu | |
| F76 | 10 A czerwony | Układ zapobiegający blokowaniu się hamulców/elektroniczna kontrola stabilności | |
| F77 | 10 A czerwony | Moduł sterujący układu napędowego/moduł odłączania przedniej osi | |
| F78 | 10 A czerwony | Moduł sterujący silnika/elektryczne wspomaganie kierownicy – zależnie od wyposażenia | |
| F80 | 10 A czerwony | Uniwersalny mechanizm otwierania drzwi garażowych / kompas / moduł przeciwwłamaniowy | |
| F81 | 20 A żółty | Światła skrętu/stopu przyczepy holowniczej w prawo | |
| F82 | 10 A czerwony | Moduł sterujący kolumny kierownicy/ tempomat | |
| F83 | 10 A czerwony | Drzwi paliwa | |
| F84 | 15 A niebieski | Przełącz bank/klaster instrumentów | |
| F85 | 10 A czerwony | Moduł poduszki powietrznej | |
| F86 | 10 A czerwony | Moduł poduszki powietrznej | |
| F87 | 10 A czerwony | Zawieszenie pneumatyczne — jeśli jest na wyposażeniu/przyczepa holowanie/moduł sterowania kolumny kierownicy | |
| F88 | 15 A niebieski | Klaster tablicy rozdzielczej | |
| F90/F91 | 20 A żółty | Gniazdo zasilania (tylne siedzenia) do wyboru | |
| F92 | 10 A czerwony | Tylna lampka konsoli — jeśli jest na wyposażeniu | |
| F93 | 20 A żółty | Zapalniczka | |
| F94 | 10 A czerwony | Moduł zmiany biegów / skrzyni rozdzielczej | |
| F95 | 10 A czerwony | Kamera cofania / Asystent parkowania | |
| F96 | 10 A czerwony | Przełącznik ogrzewania tylnego siedzenia / ładowarka lampy błyskowej – jeśli jest na wyposażeniu | |
| F97 | 25 Amp Naturalny | Tylne podgrzewane siedzenia i podgrzewana kierownica – zależnie od wyposażenia | |
| F98 | 25 Amp Naturalny | Podgrzewane fotele przednie — jeśli są na wyposażeniu | |
| F99 | 10 A czerwony | Moduł klimatyzacji / systemów wspomagania kierowcy | |
| F100 | 10 A czerwony | Aktywne tłumienie — jeśli jest na wyposażeniu | |
| F101 | 15 A niebieski | Lusterko elektrochromatyczne/ inteligentne światła drogowe – jeśli są na wyposażeniu | |
| F103 | 10 A czerwony | Ogrzewanie kabiny (tylko silnik Diesla) | |
| F104 | 20 A żółty | Gniazda zasilania (tablica przyrządów/konsola środkowa) |
