Dodge Dart (2014-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Dart z lat: 2014, 2015, 2016.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Wewnętrzna skrzynka bezpieczników

Znajduje się po stronie kierowcy pod deską rozdzielczą.
Na module BCM, który znajduje się za lewą stroną deski rozdzielczej, znajdują się również bezpieczniki.

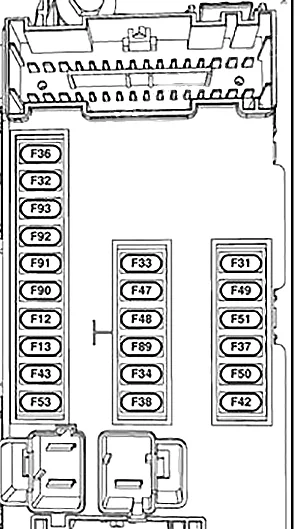

Dodge Dart (2014-2016) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mini bezpiecznik Opis
F1 20 A żółty Podgrzewane fotele przednie — jeśli są na wyposażeniu
F2 20 A żółty Tylne podgrzewane siedzenia, podgrzewana kierownica – jeśli jest na wyposażeniu
F3 10 A czerwony Moduł wspomagania parkowania, kamera tylna, lewy i prawy czujnik martwego pola, kompas – zależnie od wyposażenia
F4 15 A niebieski Klaster instrumentów
F5 10 A czerwony HVAC, czujnik wilgotności, czujnik temperatury w samochodzie, zespół lusterka wewnętrznego
F18 15 A niebieski Radio
F19 10 A czerwony Drzwi paliwa (2014)
F20 10 A czerwony Moduł sterujący kolumny kierownicy, zespół przełączników
F21 10 A czerwony Port diagnostyczny
F22 10 A czerwony Uniwersalny mechanizm otwierania drzwi garażowych, EOM
F23 20 A żółty Szyberdach
F24 5 A Tan Przekaźnik pracy/akcesoriów
F25 5 A Tan Moduł kontroli transmisji #4
F26 5 A Tan Wyłącznik lampy stopu
F27 10 A czerwony Pneumatyczne podparcie lędźwi
Zobacz także:  Dodge RAM 100, 150, 250, 350 (1981-1993) - schematy bezpieczników i przekaźników

Komora silnika

Centrum dystrybucji zasilania (PDC) znajduje się po prawej stronie komory silnika, w pobliżu akumulatora.
Ponadto na zacisku akumulatora znajduje się kilka bezpieczników.

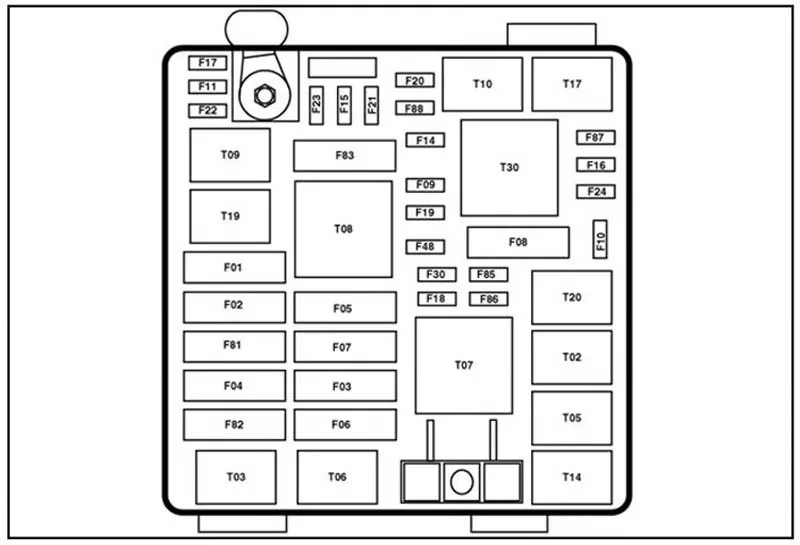

Dodge Dart (2014-2016) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A]/kolor Opis
F12 Zapasowy
F13 15 A niebieski Lewy reflektor
F31 Zapasowy
F32 10 A czerwony Oświetlenie wewnętrzne/Decklid/Dla klapy podnoszonej
F33 25 A Wyczyść Silnik szyby – kierowca
F34 25 A Wyczyść Silnik szyby – pasażer
F36 15 A niebieski Moduł włamań
F37 10 A czerwony Klaster tablicy rozdzielczej
F38 20 A żółty Zamki drzwi
F42 Zapasowy
F43 20 A żółty Pompa spryskiwacza przedniej szyby
F47 5 A Tan Moduł kontroli skrzyni biegó (Tcm)
F48 20 A żółty Zapasowy
F49 7,5 A Brązowy Wyłącznik lampy stopu
F50 7,5 A Brązowy Pneumatyczne podparcie lędźwi
F51 7,5 A Brązowy Moduł CD/Zestaw głośnomówiący – Bluetooth/Wyświetlacz radiowy
F53 7,5 A Brązowy Przełącznik szyby kierowcy/lusterka elektryczne
F89 5 A Tan Lampa bagażnika
F90 7,5 A Brązowy Przednie światła przeciwmgielne – prawe
F91 7,5 A Brązowy Przednie światła przeciwmgielne – lewe
F92 7,5 A Brązowy Światła drogowe (żaluzje)
F93 15 A niebieski Prawy reflektor
Zobacz także:  Dodge RAM 1500 (2020) - schematy bezpieczników i przekaźników

Komora silnika

Dodge Dart (2014-2016) - schematy bezpieczników i przekaźników

Wgłębienie Maksymalny bezpiecznik Mini bezpiecznik Opis
F01 70 Amp Tan Moduł sterowania nadwozia nr 1
F02 60 Amp niebieski Moduł sterowania nadwozia nr 2
F03 30 A zielony Wyjście dla przekaźnika rozrusznika nr 1
F04 40 A pomarańczowy Silnik pompy ESC
F05 40 A pomarańczowy Moduł sterowania transmisją nr 1
F06 30 A zielony Moduł kontroli nadwozia nr 3
F07 40 A pomarańczowy Cewka EBL RLY, cewka silnika dmuchawy RLY
F09 5 A Tan Wentylator chłodnicy
F10 10 A czerwony ORC
F11 20 A żółty Uruchom/Uruchom, moduł sterujący silnika
F14 15 A niebieski Moduł sterowania transmisją nr 2
F15 15 A niebieski Moduł sterowania transmisją nr 3
F 16 15 A niebieski Moduł sterujący silnika, cewki zapłonowe
F17 15 A niebieski Moduł układu hamulcowego
F18 20 A żółty Moduł sterujący silnika
F19 10 A czerwony Sprzęgło sprężarki klimatyzacji
F20 30 A zielony Tylny odszraniacz (EBL)
F21 20 A żółty Pompa paliwowa
F22 10 A czerwony Kontroler urządzeń przytrzymujących pasażerów
F23 25 Amp Naturalny Moduł układu hamulcowego
F24 20 A żółty Moduł sterujący silnika, wtryskiwacze paliwa
F30 20 A żółty Gniazdo zasilania (konsola)
F81 60 Amp niebieski Zasilanie akumulatora wewnętrznego PDC, fotele elektryczne
F82 30 A zielony Wzmacniacz
F83 40 A pomarańczowy Silnik dmuchawy HVAC
F84 20 A żółty Zapalniczka
F85 10 A czerwony Szyberdach, LRSM, gniazdo zasilania (konsola), port UCI/AUX, zapalniczka
F86 20 A żółty
F87 10 A czerwony Wastegate, elektrozawór przedmuchu, zawór odpowietrzający OBD, grzałki sondy lambda
F88 10 A czerwony Podgrzewane lusterka zewnętrzne
Zobacz także:  Dodge RAM 1500, 2500, 3500 (2009-2011) - schematy bezpieczników i przekaźników

Bezpieczniki akumulatora

Dodge Dart (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F0001B 70A Elektryczne wspomaganie kierownicy (EPS)
F0002B 60A Wentylator chłodnicy – ​​PWM
F0003B 200A Alternator
