W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Dart z lat: 2013.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Wewnętrzna skrzynka bezpieczników
Znajduje się po stronie kierowcy pod deską rozdzielczą.
Na module BCM, który znajduje się za lewą stroną deski rozdzielczej, znajdują się również bezpieczniki.
| Wgłębienie | Ampery [A]/kolor | Opis |
|---|---|---|
| F1 | 20 A żółty | Podgrzewane fotele przednie |
| F2 | 20 A żółty | Tylne podgrzewane siedzenia, podgrzewana kierownica |
| F3 | 10 A czerwony | PAM, kamera tylna, LBSS, RBSS, kompas |
| F4 | 15 A niebieski | IPC |
| F5 | 10 A czerwony | HVAC, czujnik wilgotności, czujnik temperatury w samochodzie, zespół lusterka wewnętrznego |
| F18 | 15 A niebieski | Radio |
| F19 | 10 A czerwony | Drzwi paliwa |
| F20 | 10 A czerwony | SCCM, SAS, bank przełączników |
| F21 | 10 A czerwony | Port diagnostyczny |
| F22 | 10 A czerwony | UGDO, EOM |
| F23 | 20 A żółty | Szyberdach |
| F24 | 5 A Tan | Bezpośrednia bateria do PDC pod maską (cewki RLY) |
| F25 | 5 A Tan | Kanał DDCT nr 4 |
| F26 | 5 A Tan | Wyłącznik lampy stopu |
| F27 | 10 A czerwony | Pneumatyczne podparcie lędźwi (elektrozawór), Pneumatyczne podparcie lędźwi (silnik pompy) |
Komora silnika
Centrum dystrybucji zasilania (PDC) znajduje się po prawej stronie komory silnika, w pobliżu akumulatora.
Ponadto na zacisku akumulatora znajduje się kilka bezpieczników.

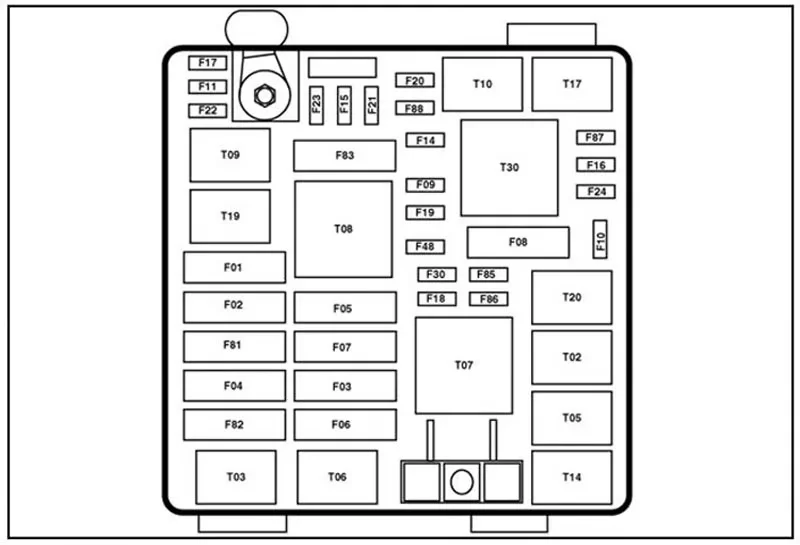

| Wgłębienie | Maksymalny bezpiecznik | Mini bezpiecznik | Opis |
|---|---|---|---|
| F01 | 70 Amp Tan | — | Bezpośrednie zasilanie akumulatora #1 do BCM |
| F02 | 60 Amp niebieski | — | Bezpośrednie zasilanie akumulatora #2 do BCM |
| F03 | 30 A zielony | — | Wyjście dla przekaźnika rozrusznika nr 1 |
| F04 | 40 A pomarańczowy | — | Silnik pompy ESP |
| F05 | 40 A pomarańczowy | — | Kanał DDCT nr 1 (SDU) |
| F06 | 30 A zielony | — | Bezpośrednie zasilanie akumulatora #3 do BCM |
| F07 | 40 A pomarańczowy | Cewka EBL RLY, cewka silnika dmuchawy RLY | |
| F09 | 5 A Tan | Wentylator chłodnicy Włącz RLY, Wentylator chłodnicy Włącz cewkę RLY | |
| F10 | — | 10 A czerwony | ORC |
| F11 | — | 20 A żółty | ECM, EPS, przełącznik lampy cofania |
| F14 | — | 15 A niebieski | Kanał DDCT nr 2 |
| F15 | — | 15 A niebieski | Kanał DDCT nr 3 |
| F 16 | — | 15 A niebieski | Cewki zapłonowe, kondensator cewki |
| F17 | — | 15 A niebieski | ESC, przełącznik pedału hamulca, OCM |
| F18 | — | 20 A żółty | ECM |
| F19 | — | 10 A czerwony | Sprzęgło sprężarki klimatyzacji |
| F20 | — | 30 A zielony | EBL |
| F21 | — | 20 A żółty | Pompa paliwowa |
| F22 | — | 10 A czerwony | ORC |
| F23 | — | 25 Amp Naturalny | „ESC” |
| F24 | 20 A żółty | ECM, wtryskiwacze paliwa, aktywna przesłona grilla (AGS) | |
| F30 | — | 20 A żółty | Gniazdo zasilania (konsola) |
| F81 | 60 Amp niebieski | Zasilanie akumulatora wewnętrznego PDC, fotele elektryczne | |
| F82 | 30 A zielony | — | Wzmacniacz |
| F83 | 40 A pomarańczowy | — | Silnik dmuchawy HVAC |
| F84 | — | 20 A żółty | Zapalniczka |
| F85 | 10 A czerwony | Szyberdach, LRSM, gniazdo zasilania (konsola), port UCI/ AUX, zapalniczka | |
| F86 | — | 20 A żółty | — |
| F87 | 10 A czerwony | Wastegate, elektrozawór przedmuchu, zawór odpowietrzający OBD, grzałki sondy lambda | |
| F88 | — | 10 A czerwony | Podgrzewane lusterka zewnętrzne |
Bezpieczniki akumulatora
| Numer | Ampery [A] | Opis |
|---|---|---|
| F0001B | 70A | Elektryczne wspomaganie kierownicy (EPS) |
| F0002B | 60A | Wentylator chłodnicy – PWM |
| F0003B | 200A | Alternator |
