W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Nitro z lat: 2007, 2008, 2009, 2010, 2011, 2012.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Lokalizacja skrzynki bezpieczników

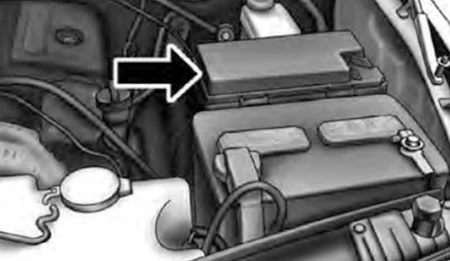

Całkowicie zintegrowany moduł zasilania (TPIM) znajduje się w komorze silnika, w pobliżu akumulatora. To centrum zawiera wkłady bezpiecznikowe, minibezpieczniki i przekaźniki. Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie pokrywy.

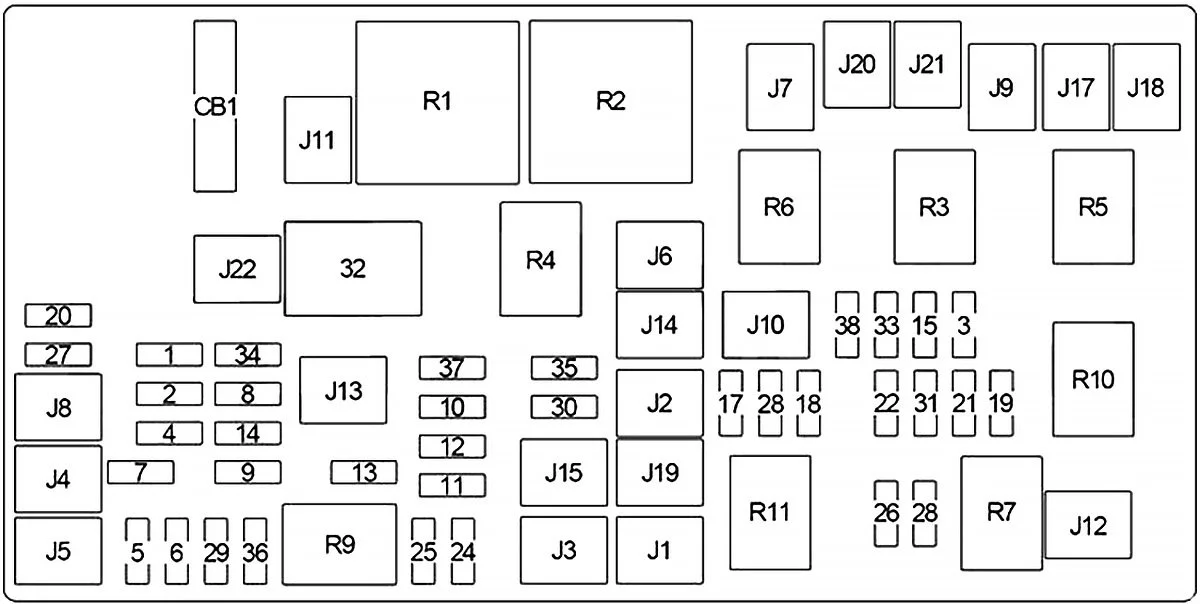

| Numer | Ampery [A] | Opis |
|---|---|---|
| J1 | 40A Zielony | Siedzenie elektryczne (jeśli jest na wyposażeniu) |
| J2 | 30A Różowy | Moduł skrzyni rozdzielczej (jeśli jest na wyposażeniu) / elektrycznie sterowana klapa bagażnika |
| J3 | 40A Zielony | Moduł tylnej klapy (jeśli jest na wyposażeniu) |
| J4 | 25A Naturalny | Węzeł drzwi kierowcy |
| J5 | 25A Biały | węzeł drzwi pasażera |
| J6 | 40A Zielony | Układ przeciwblokujący (ABS)/pompa ESP (jeśli jest na wyposażeniu) |
| J7 | 30A Różowy | Układ przeciwblokujący (ABS)/zawór ESP (jeśli jest na wyposażeniu) |
| J8 | 40A Zielony | Fotele elektryczne (jeśli są na wyposażeniu). |
| J9 | 40A Zielony | Silnik PZEV / Flex Fuel (jeśli jest na wyposażeniu) |
| J10 | 30A Różowy | Przekaźnik spryskiwacza reflektorów / zawór regulacji ręcznej (jeśli jest na wyposażeniu) |
| J11 | 30A Różowy | Moduł zapobiegający porwaniu zamknij/otwórz |
| J12 | – | – |
| J13 | 60A Żółty | Żądanie wyłączenia zapłonu (IOD) |
| J14 | 40A Zielony | Odszraniacz tylnej szyby (jeśli jest w wyposażeniu) |
| J15 | 40A Zielony | Wentylator przedni. |
| J17 | 40A Zielony | elektromagnes rozrusznika |
| J18 | 20A Niebieski | Moduł sterujący układu napędowego |
| J19 | 60A Żółty | wentylator chłodnicy |
| J20 | 30A Różowy | wycieraczki przednie |
| J21 | 20A Niebieski | spryskiwacz przód/tył |
| J22 | 25A gołe | moduł szyberdachu |
| M1 | 15A Niebieski | Centralne światło stopu montowane na dachu (CHMSL) / wyłącznik hamulca |
| m2 | 20A Żółty | światła mijania |
| M3 | 20A Żółty | System blokowania przedniej i tylnej osi |
| M4 | 10A Czerwony | holowanie przyczepy |
| M5 | 25A Naturalny | Falownik 115 V AC (jeśli jest na wyposażeniu) |
| M6 | 20A Żółty | Czujnik deszczu, zapalniczka (jeśli jest na wyposażeniu) |
| M7 | 20A Żółty | Zapalniczka |
| M8 | 20A Żółty | Podgrzewane przednie siedzenie (jeśli jest na wyposażeniu) |
| M9 | 20A Żółty | Podgrzewane tylne siedzenie (jeśli jest na wyposażeniu) |
| M10 | 15A Niebieski | Zapłon na żądanie / System rozrywki samochodowej / Moduł głośnomówiący (HFM), jeśli jest na wyposażeniu / Antena / Domofon, jeśli jest na wyposażeniu / Oświetlenie toaletki. |
| M11 | 10A Czerwony | Automatyczna klimatyzacja, jeśli jest na wyposażeniu / lampka maski |
| M12 | 30A Zielony | Radio/wzmacniacz. |
| M13 | 20A Żółty | Przedział kabinowy (CCN) / bezprzewodowy moduł sterujący (WCM) / wielofunkcyjny przełącznik sterujący. Syrena |
| M14 | 20A Żółty | Holowanie przyczepy (tylko eksport) |
| M15 | 20A Żółty | Lusterko wsteczne (RR VW MIR) / Wielofunkcyjny przełącznik sterujący / Przełącznik skrzynki rozdzielczej / Moduł sterujący kolumny kierownicy (SCM) / Monitor ciśnienia w oponach (TPM) |
| M16 | 10A Czerwony | Moduł poduszki powietrznej / moduł klasyfikacji pasażerów (OCM) |
| M17 | 15A Niebieski | Lampy zewnętrzne – przednie lewe światło postojowe i kierunkowskazy, lewe tylne światło, oświetlenie tablicy rejestracyjnej |
| M18 | 15A Niebieski | Lampy zewnętrzne – przednie prawe światło postojowe, prawy kierunkowskaz, tylne światło |
| M19 | 25A Naturalny | Automatyczne wyłączanie 1 i 2 |
| M20 | 15A Niebieski | Węzeł oświetlenia przedziału kabiny/zespół przełączników/moduł sterujący kolumny kierownicy Wyświetlacz kompasu |
| M21 | 20A Żółty | Automatyczne wyłączanie 3 |
| M22 | 10A Czerwony | prawy klakson |
| M23 | 10A Czerwony | lewy klakson |
| M24 | 25A Naturalny | Wycieraczka tylnej szyby (jeśli jest na wyposażeniu) |
| M25 | 20A Żółty | pompa paliwowa. |
| M26 | 10A Czerwony | Przełącznik zasilania lusterka / przełącznik lusterka kierowcy |
| M27 | 10A Czerwony | Wyłącznik zapłonu / Moduł okna / Blokada kolumny kierownicy (jeśli jest na wyposażeniu) |
| M28 | 10A Czerwony | Moduł sterujący układu napędowego |
| M29 | 10A Czerwony | Moduł klasyfikacji pasażerów (OCR). |
| M30 | 15A Niebieski | Moduł wycieraczki tylnej / lusterko składane elektrycznie (jeśli jest na wyposażeniu), łącze diagnostyczne |
| M31 | 20A Żółty | Światła cofania |
| M32 | 10A Czerwony | moduł poduszki powietrznej |
| M33 | 10A Czerwony | Moduł sterujący układu napędowego (PCM). |
| M34 | 10A Czerwony | Moduł wspomagania parkowania tyłem – jeśli jest na wyposażeniu / Nagrzewnica i moduł klimatyzacji, jeśli na wyposażeniu / Kompas. |
| M35 | 10A Czerwony | Podgrzewane lusterka (jeśli są na wyposażeniu) |
| M36 | 20A Żółty | zapalniczka samochodowa (jeśli jest na wyposażeniu) |
| M37 | 10A Czerwony | Układ przeciwblokujący / moduł elektronicznej kontroli stabilności (ESC) / włącznik świateł hamowania |
| M38 | 25A Naturalny | Silniki zamka drzwi i klapy bagażnika/odblokowania. |
