W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Challenger III z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Trzecia generacja Dodge Challenger to jedno z najważniejszych ożywień w historii tego legendarnego amerykańskiego samochodu sportowego. Produkcja trzeciej generacji Dodge Challenger rozpoczęła się w 2008 roku i trwała do dnia mojego ostatniego zaktualizowania wiedzy w wrześniu 2021 roku. Oto kilka kluczowych informacji na temat Dodge Challenger III:
- Powrót legendy: Trzecia generacja Dodge Challenger była odpowiedzią Chryslera na ogromne zapotrzebowanie na modele retro i muscle cars na rynku amerykańskim. Challenger powrócił po długiej przerwie od produkcji, by nawiązać do kultowej historii pierwowzoru z lat 70.
- Design retro: Najbardziej charakterystyczną cechą trzeciej generacji Challenger był nawiązujący do modelu z lat 70 design. Samochód posiadał szeroką i muskularną sylwetkę, podwójne reflektory, charakterystyczny grill oraz wyraźne przetłoczenia na bokach nadwozia. Ten design przyciągał miłośników klasyków i muscle cars.
- Silniki: Challenger III oferował szeroką gamę silników, w tym potężne jednostki HEMI V8 o różnych pojemnościach i mocach. Dostępne były również wersje z silnikami V6. Modele topowe były prawdziwymi potworami mocy, co sprawiało, że Challenger był jednym z najszybszych samochodów na drogach.
- Wersje specjalne: W trzeciej generacji Dodge Challenger pojawiły się również limitowane wersje specjalne, takie jak Challenger SRT Hellcat, Challenger SRT Demon i Challenger SRT Redeye. Te modele były jeszcze mocniejsze i bardziej ekstremalne, przyciągając uwagę miłośników osiągów.
- Technologia i wyposażenie: Pomimo retro designu, Challenger III był wyposażony w nowoczesne technologie, takie jak systemy multimedialne, kamerę cofania, systemy bezpieczeństwa i wiele innych opcji, co sprawiało, że samochód był komfortowy i funkcjonalny.
- Kultowa pozycja: Trzecia generacja Dodge Challenger odziedziczyła kultową pozycję swojego poprzednika, stając się ikoną motoryzacyjną wśród miłośników muscle cars i amerykańskich aut sportowych. Pojazd ten wciąż przyciągał klientów, którzy doceniali połączenie mocy, stylu i historii.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

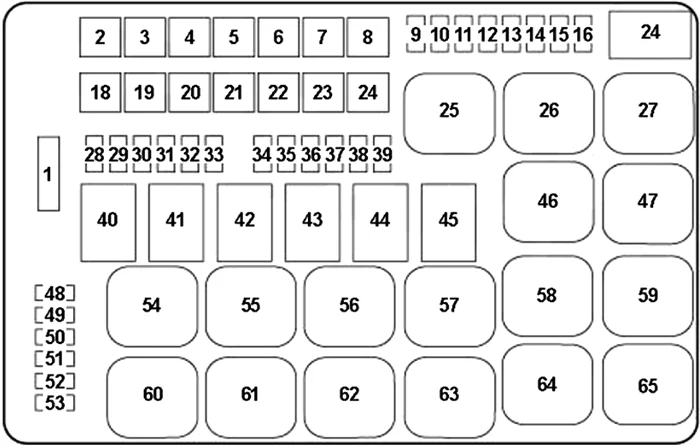

Schemat skrzynki bezpieczników komory silnika

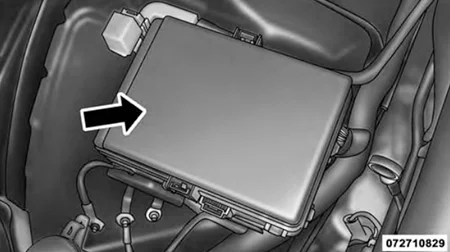

Przedni rozdzielacz zasilania znajduje się w komorze silnika. Ten moduł zawiera bezpieczniki i przekaźniki. Położenie wnęki bezpiecznika i opisy są wydrukowane na wewnętrznej stronie pokrywy rozdzielnicy zasilania.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 40 | z wyjątkiem 6,2 l: Wentylator chłodnicy nr 1 |
| 50 | 6,2 l (2022): Wentylator chłodnicy | |
| 3 | 50 | Wspomaganie kierownicy nr 1, wentylator chłodnicy (6,2 l (2015-2017)) |
| 4 | 30 | Rozrusznik |
| 5 | 40 | Hamulce przeciwblokujące, elektroniczna kontrola stabilności |
| 6 | 30 | Elektroniczna kontrola stabilności |
| 7 | 20 | – |
| 8 | 50 | 6,2 l (2018-2020): Wentylator chłodnicy |
| 9 | 20 | Moduł napędu na wszystkie koła |
| 10 | 10 | Bezpieczeństwo (MOD włamań) |
| 11 | 20 | Klakson |
| 12 | 10 | Sprzęgło klimatyzacji |
| 13 | – | – |
| 14 | – | – |
| 15 | 20 | Lewy reflektor HID |
| 16 | 20 | Prawy reflektor HID |
| 18 | 50 | z wyjątkiem 6,2 l: Wentylator chłodnicy nr 2 |
| 19 | 50 | Wspomaganie kierownicy nr 2, wentylator chłodnicy (6,2 l (2015-2017)) |
| 20 | 30 | Silnik wycieraczek |
| 21 | 30 | Spryskiwacze reflektorów |
| 22 | 40 | 6,2 l: Pompa chłodzenia silnika |
| 23 | – | – |
| 24 | 50 | 6,2 l (2018-2020): Wentylator chłodnicy |
| 28 | – | – |
| 29 | 15 | Moduł sterowania skrzynią biegów, elektroniczny moduł zmiany biegów |
| 30 | – | – |
| 31 | 25 | Moduł silnika |
| 32 | – | – |
| 33 | – | – |
| 34 | 25 | Moduł sterowania zespołem napędowym nr 1 |
| 35 | 20 | Moduł sterowania zespołem napędowym nr 2 |
| 36 | 10 | Moduł zapobiegający blokowaniu się hamulców, elektroniczna kontrola stabilności |
| 37 | 10 | Sterownik silnika, moduł sterujący 5-biegowej skrzyni biegów (2015-2022) |
| 38 | 10 | Moduł poduszki powietrznej |
| 39 | 10 | Moduł elektrycznego wspomagania kierownicy (ESP), przekaźnik sprzęgła AC, przekaźnik pompy próżniowej, przekaźnik pompy paliwa (2016), przekaźniki wentylatora chłodnicy |
| 48 | 10 | Moduł AWD, adaptacyjny tempomat (2015-2016), odłączana oś przednia |
| 49 | – | – |
| 50 | – | – |
| 51 | 20 | Pompa próżniowa |
| 52 | 5 | 2017-2022: Rejs adaptacyjny |
| 53 | – | – |
| 25 | Pompa próżniowa | |
| 26 | – | |
| 27 | Rozrusznik | |
| 40 | Odłączanie osi przedniej | |
| 41 | Klaksony | |
| 42 | Wycieraczka przednia nr 1 | |
| 43 | Sprzęgło klimatyzacji | |
| 44 | Skrzynia biegów | |
| 45 | Wycieraczka przednia nr 2 | |
| 46 | Reflektory HID — lewe | |
| 47 | Wentylator chłodnicy nr 1 | |
| 54 | Pompa paliwowa | |
| 55 | – | |
| 56 | – | |
| 57 | Wentylator chłodnicy nr 2 | |
| 58 | Wentylator chłodnicy nr 3 | |
| 59 | Zapłon Uruchom/Uruchom | |
| 60 | Spryskiwacze reflektorów | |
| 61 | – | |
| 62 | – | |
| 63 | Automatyczne wyłączanie (ASD) №1 | |
| 64 | – | |
| 65 | Reflektory HID — prawe | |

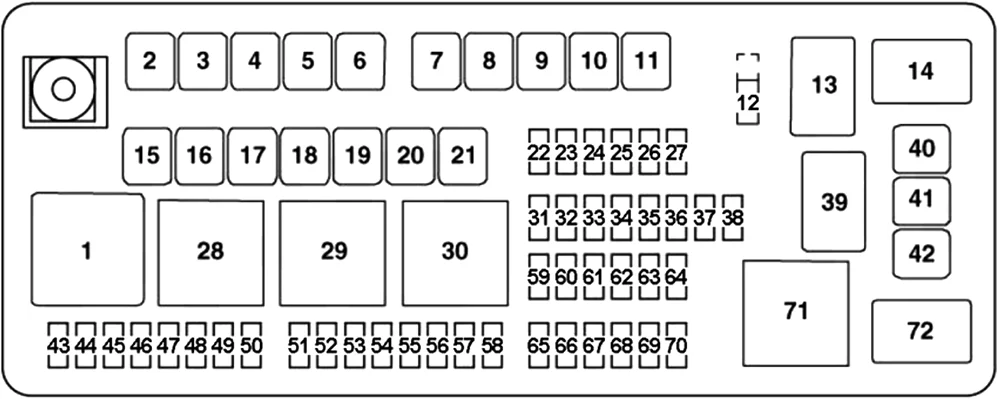

Schemat skrzynki bezpieczników przedziału bagażowego

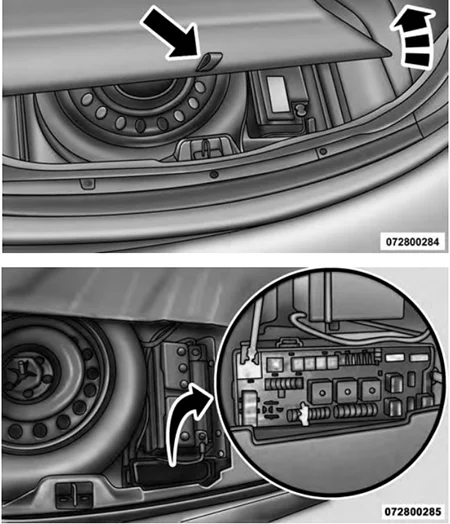

W bagażniku pod panelem dostępu do koła zapasowego znajduje się również rozdzielacz zasilania. To centrum zawiera bezpieczniki i przekaźniki. Położenie wnęki bezpiecznika i opisy są wydrukowane na wewnętrznej stronie pokrywy rozdzielnicy zasilania.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 2 | 60 | Przednie zasilanie PDC nr 1 |
| 3 | – | – |
| 4 | 60 | Przednie zasilanie PDC nr 2 |
| 5 | 30 | szyberdach |
| 6 | 40 | Oświetlenie zewnętrzne nr 1 |
| 7 | 40 | Oświetlenie zewnętrzne #2 |
| 8 | 30 | Oświetlenie wewnętrzne |
| 9 | 40 | Zasilanie zamków |
| 10 | 30 | Moduł sterujący drzwi kierowcy |
| 11 | 30 | Moduł sterujący drzwi pasażera |
| 12 | 20 | Konsola środkowa z dwoma portami USB z tyłu, tablica przyrządów z zapalniczką, IP APO (2020-2022), tylne złącze USB (2021) |
| 15 | 40 | Dmuchawa HVAC |
| 16 | – | – |
| 17 | – | – |
| 18 | 20 | Aktywny moduł tłumiący |
| 19 | – | – |
| 20 | – | – |
| 21 | 30 | 6,2 l (2015): Pompa paliwowa |
| 2016-2022: Pompa paliwa (z wyjątkiem 6,2 l SRT Demon 2018, 6,2 l SRT HO – 2019, 6,2 l ADR – 2020-2021) | ||
| 22 | 10 | 2015: Zintegrowana konsola centralna |
| 5 | 2018-2022: Moduł Cyber Gateway | |
| 23 | 10 | Klapa wlewu paliwa, port diagnostyczny |
| 24 | 10 | 2016-2022: Zintegrowana konsola centralna |
| 25 | 10 | Monitor ciśnienia w oponach |
| 26 | 25 | z wyjątkiem 6,2 l (2015 r.): Pompa paliwa |
| 30 | 6,2 l (2015): Pompa paliwowa | |
| 27 | 25 | Wzmacniacz |
| 31 | 25 | Fotele elektryczne |
| 32 | 15 | Moduł HVAC, klaster |
| 33 | 15 | Wyłącznik zapłonu, moduł koncentratora RF, zdalny rozruch (2020-2022), mod bezprzewodowy, moduł blokady kolumny kierownicy |
| 34 | 10 | Moduł kolumny kierownicy, zegar |
| 35 | 5 | Czujnik akumulatora |
| 36 | 15 | Elektroniczny zawór wydechowy |
| 37 | 20 | Radio |
| 38 | 20 | 2015-2019: Gniazdko zasilania w podłokietniku, konsola Media Hub |
| 2020-2022: Media Hub / Konsola APO | ||
| 40 | 30 | 6,2 l: pompa paliwa (SRT Demon – 2018; SRT HO – 2019, ADR – 2020) |
| 41 | 30 | 6,2 l: pompa paliwa (SRT Demon – 2018; SRT HO – 2019, ADR – 2020) |
| 42 | 30 | Odszranianie z tyłu |
| 43 | 20 | Moduł komfortowego siedzenia i kierownicy (podgrzewana kierownica, podgrzewane tylne siedzenia) |
| 44 | 10 | Asystent parkowania, martwy punkt, kamera cofania |
| 45 | 15 | Zestaw wskaźników, lusterko wsteczne, czujnik wilgotności (2015-2019), kamera skierowana do przodu (zjazd z pasa ruchu – 2017-2022), Cyber Gateway (2018-2019) |
| 46 | – | – |
| 47 | 10 | Adaptacyjne oświetlenie przednie, automatyczne światła drogowe (2015-2016), światła do jazdy dziennej |
| 48 | 20 | Aktywne zawieszenie |
| 49 | – | – |
| 50 | – | – |
| 51 | 20 | Przednie podgrzewane siedzenia, przednie wentylowane siedzenia (2017-2022) |
| 52 | 10 | Podgrzewane uchwyty na kubki, przełączniki podgrzewania tylnych siedzeń |
| 53 | 10 | Moduł HVAC, w czujniku temperatury samochodu |
| 54 | 10 | 2015: Moduł poduszki powietrznej |
| 55 | – | – |
| 56 | – | – |
| 57 | – | – |
| 58 | 10 | 2016-2022: Moduł poduszki powietrznej |
| 59 | – | – |
| 60 | – | – |
| 61 | 20 | 2015: Zapalniczka |
| 62 | – | – |
| 63 | – | – |
| 64 | – | – |
| 65 | 10 | Moduł poduszki powietrznej |
| 66 | – | – |
| 67 | 10 | Czujnik deszczu i światła, szyberdach, wewnętrzne lusterko wsteczne, oświetlenie gniazdka elektrycznego (konsola środkowa) |
| 68 | 10 | 2017-2022: Tylny USB |
| 69 | – | – |
| 70 | – | – |
| 1 | Uruchomienie zapłonu | |
| 13 | – | |
| 14 | – | |
| 28 | Odszranianie z tyłu | |
| 29 | Tylne szyby, system Run Sense, tylna osłona przeciwsłoneczna | |
| 30 | Zapalniczki | |
| 39 | – | |
| 71 | Dmuchawa HVAC | |
| 72 | Pompa paliwowa | |
