Dodge Challenger III (2009-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Challenger III z lat: 2009, 2010.

Trzecia generacja Dodge Challenger, znana również jako Dodge Challenger III, jest kontynuacją legendarnego amerykańskiego samochodu sportowego, który zyskał ogromną popularność od swojego debiutu w latach 70. Trzecia generacja Challenger została wprowadzona na rynek w 2008 roku i kontynuowana w kolejnych latach. Oto kilka kluczowych informacji na temat Dodge Challenger III:

  1. Design: Dodge Challenger III zachowuje charakterystyczny retro-styl z lat 70., co nadaje mu agresywny i klasyczny wygląd muscle car. Samochód odwołuje się do swoich historycznych korzeni, szczególnie w zakresie kształtu nadwozia, charakterystycznego przedniego pasa oraz szerokiego, nisko osadzonego profilu.
  2. Silniki: Trzecia generacja Challengera oferuje szeroką gamę silników, począwszy od wersji bazowej z V6, aż po mocne jednostki HEMI V8. Opcje silnikowe różnią się mocą, co pozwala klientom wybrać model odpowiadający ich potrzebom i preferencjom pod względem osiągów.
  3. Wydajność: Challenger III to prawdziwy muscle car, który oferuje znakomite osiągi na drodze i torze wyścigowym. Mocne jednostki napędowe zapewniają szybkie przyspieszenia, a także potężne brzmienie wydechu, co stanowi ważny element atrakcyjności tego modelu.
  4. Wyposażenie i technologia: Pomimo retro-stylu Challenger III jest wyposażony w nowoczesne technologie, takie jak systemy multimedialne, nawigację GPS, systemy bezpieczeństwa i komfortu, a także opcje personalizacji, które pozwalają klientom dostosować samochód do swoich preferencji.
  5. Bezpieczeństwo: Dodge Challenger III wyposażony jest w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne, systemy kontroli trakcji i stabilności, układy hamulcowe z ABS oraz opcjonalne systemy zapewniające bezpieczeństwo na drodze.
  6. Kultowa pozycja: Trzecia generacja Challenger kontynuuje kultową pozycję tego modelu w świecie muscle cars. Jego wyjątkowy design i potężne jednostki napędowe przyciągają entuzjastów samochodów sportowych i miłośników motoryzacji.
Zobacz także:  Dodge Caliber (2011-2012) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Zintegrowany moduł zasilania

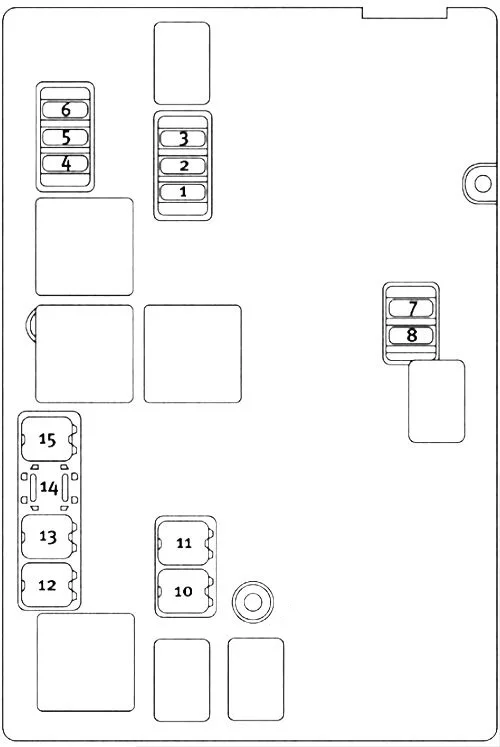

Zintegrowany moduł zasilania (IPM) znajduje się w komorze silnika po stronie pasażera.

Dodge Challenger III (2009-2010) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mini -bezpiecznik Opis
1 15 A niebieski Silnik spryskiwacza
2 25 Amp Naturalny Moduł sterujący układu napędowego (PCM)/Zasilanie modułu NGS (batt)
3 25 Amp Naturalny Zapłon Uruchom/Start
4 25 Amp Naturalny Elektromagnes/Alternator EGR
5
6 25 Amp Naturalny Cewki zapłonowe/wtryskiwacze
7
8 30 A zielony Rozrusznik
9
10 30 Amp Różowy Wycieraczka przedniej szyby
11 30 Amp Różowy Zawory układu przeciwblokującego (ABS)
12 40 A zielony Wentylator chłodnicy niski/wysoki
13 50 A czerwony Silnik pompy układu przeciwblokującego (ABS)
14
15 50 A czerwony Wentylator chłodnicy
16
17
18
19
20
21
22
Zobacz także:  Dodge Grand Caravan (2008-2020) - schematy bezpieczników i przekaźników

Bagażnik

Tylne centrum dystrybucji zasilania

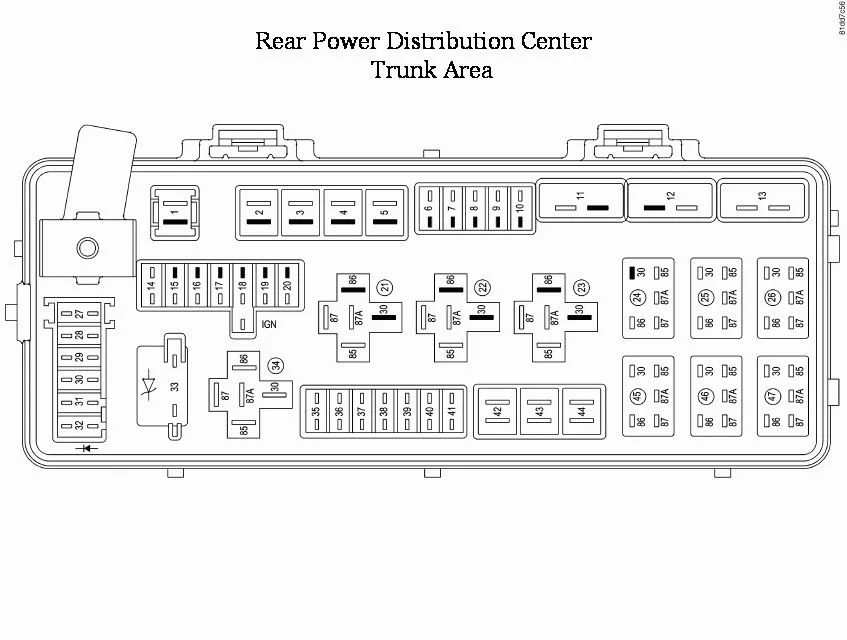

W bagażniku pod panelem dostępu do koła zapasowego znajduje się również centrum dystrybucji mocy.

Dodge Challenger III (2009-2010) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mini -bezpiecznik Opis
1 60 A żółty Pobór po wyłączeniu zapłonu (IOD) Wnęka 1 tylnego centrum dystrybucji zasilania zawiera czarny bezpiecznik IOD potrzebny do obróbki pojazdu podczas montażu. Serwisową częścią zamienną jest żółty bezpiecznik nabojowy 60 A.
2 40 A zielony Zintegrowany moduł zasilania (IPM)
3
4 40 A zielony Zintegrowany moduł zasilania (IPM)
5 30 Amp Różowy Podgrzewane siedzenia – jeśli są na wyposażeniu
6 20 A żółty Pompa paliwowa
7 15 A niebieski Wzmacniacz audio – jeśli jest na wyposażeniu
8 15 A niebieski Złącze diagnostyczne (DLC) / bezprzewodowy moduł sterujący (WCM) / bezprzewodowy węzeł zapłonowy (WIN)
9 20 A żółty Gniazdo zasilania
10 25 Amp Naturalny Pompa próżniowa — jeśli jest na wyposażeniu
11 Wyłącznik obwodu 25 A Zestaw wskaźników i przełącznik fotela kierowcy (wnęki 11, 12 i 13 zawierają samoresetujące się bezpieczniki (wyłączniki), które mogą być serwisowane wyłącznie przez autoryzowanego dealera)
12 Wyłącznik obwodu 25 A Przełącznik fotela pasażera (wnęki 11, 12 i 13 zawierają samoresetujące się bezpieczniki (wyłączniki), które mogą być serwisowane tylko przez autoryzowanego dealera)
13 Wyłącznik obwodu 25 A Moduły drzwi, przełącznik podnośnika szyb kierowcy i przełącznik podnośnika szyby pasażera (wnęki 11, 12 i 13 zawierają samoresetujące się bezpieczniki (wyłączniki), które mogą być serwisowane wyłącznie przez autoryzowanego dealera)
14 10 A czerwony Sterowanie nagrzewnicą AC/klaster/moduł bezpieczeństwa – jeśli jest na wyposażeniu
15 20 A żółty Aktywny amortyzator – jeśli jest na wyposażeniu
16 20 A żółty Moduł podgrzewanego siedzenia – jeśli jest na wyposażeniu
17 20 A żółty Klaster instrumentów
18 20 A żółty Zapalniczka (tablica przyrządów)
19 10 A czerwony Światła stopu
20
21
22
23
24
25
26
27 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)
28 15 A niebieski Uruchomienie zapłonu, sterowanie nagrzewnicą prądu przemiennego/sterownik unieruchamiania pasażerów (ORC)
29 5 A Tan Klaster/elektroniczna kontrola stabilności (ESC)/moduł sterowania układem napędowym (PCM)/przełącznik ŚWIATŁA STOP
30 10 A czerwony Moduły drzwi/lusterka zasilania/moduł sterowania układem kierowniczym (SCM)
31
32
33
34
35 5 A Tan Moduł antenowy – jeśli jest na wyposażeniu/lusterka zasilające
36 25 Amp Naturalny Zestaw głośnomówiący — jeśli jest na wyposażeniu/radio/wzmacniacz
37 15 A niebieski Skrzynia biegów
38 10 A czerwony Moduł świateł ładunkowych/informacji o pojeździe – jeśli jest na wyposażeniu
39 10 A czerwony Podgrzewane lusterka – jeśli są na wyposażeniu
40 5 A pomarańczowy Automatyczne wewnętrzne lusterko wsteczne/podgrzewane siedzenia – jeśli są na wyposażeniu/przełącznik bankowy
41
42 30 Amp Różowy Silnik dmuchawy przedniej
43 30 Amp Różowy Odmrażacz tylnej szyby
44 20 A niebieski Wzmacniacz/Szyberdach – jeśli jest na wyposażeniu
