Dodge Caliber (2007-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Caliber z lat: 2007, 2008. Dodge Caliber z lat 2007-2008 kontynuował produkcję tego kompaktowego samochodu produkowanego przez amerykańską firmę Dodge. To były lata, w których model ten pozostawał w ofercie marki i był dostępny na rynku. Oto kilka kluczowych informacji na temat […]

09/04/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Caliber z lat: 2007, 2008.

Dodge Caliber z lat 2007-2008 kontynuował produkcję tego kompaktowego samochodu produkowanego przez amerykańską firmę Dodge. To były lata, w których model ten pozostawał w ofercie marki i był dostępny na rynku. Oto kilka kluczowych informacji na temat Dodge Caliber z tych lat:

  1. Design: Dodge Caliber z tych lat utrzymywał charakterystyczny design, który wyróżniał się na tle innych kompaktowych samochodów. Miał smukłą sylwetkę typową dla hatchbacków i awangardowy przód z charakterystyczną atrapą chłodnicy. Design ten miał na celu przyciągnięcie uwagi młodszych klientów i wyróżnienie się na rynku.
  2. Silniki: Model Caliber z lat 2007-2008 oferował różne opcje jednostek napędowych, w zależności od wersji i wyposażenia. W gamie znajdowały się benzynowe silniki o różnej pojemności i mocy. Opcjonalnie dostępne były także silniki dieselowe, co było typowe dla europejskiego rynku.
  3. Wyposażenie i komfort: Wnętrze Dodge Caliber z tych lat było przestronne i oferowało różne poziomy wyposażenia. Samochód dostarczał komfortowe fotele, systemy multimedialne, klimatyzację, elektrycznie sterowane szyby i lusterka, a także opcjonalne udogodnienia, takie jak skórzane tapicerki i systemy audio wysokiej jakości.
  4. Bezpieczeństwo: Dodge Caliber był wyposażony w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne i układ ABS. W niektórych wersjach dostępne były także opcje zwiększające bezpieczeństwo, takie jak systemy kontroli trakcji i stabilności.
  5. Popularność: Dodge Caliber cieszył się umiarkowaną popularnością na rynku kompaktowych samochodów. Był to samochód, który przyciągał klientów poszukujących przestronności i wszechstronności, ponieważ oferował duży bagażnik i opcję wyboru między silnikami benzynowymi a dieslami.
Zobacz także:  Dodge RAM 1500, 2500, 3500 (2009-2011) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

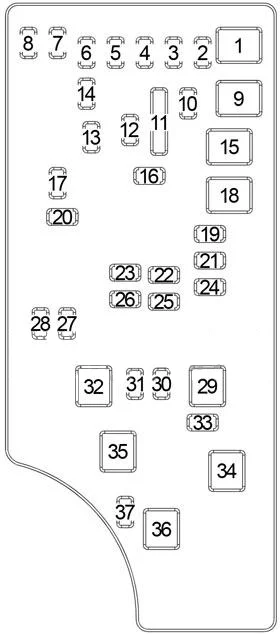

Wgłębienie Bezpiecznik kasetowy Mini bezpiecznik Opis
1 Pusty Pusty
2 15 A poł. niebieski Zasilanie ECU AWD/4WD
3 10 A czerwony Zasilanie przełącznika hamulca CHMSL
4 10 A czerwony Zasilanie wyłącznika zapłonu
5 20 A żółty Przyczepa holownicza
6 10 A czerwony LOD Sw/Pwr Mir/Ocm

Sterowanie Sdar;

Telefon bez użycia rąk.

7 30 A zielony IOD Sense 1
8 30 A zielony IOD Sense 2
9 40 A zielony Fotele elektryczne
10 20 A żółty Blokady zasilania CCN
11 15 Amp lt niebieski Gniazdo zasilania
12 20 A żółty Ign Run/Acc Inverter
13 20 A żółty Pwr run/Acc Outlet RR
14 10 A czerwony IOD CCN/Oświetlenie wewnętrzne
15 40 A zielony Zasilanie akumulatora przekaźnika wentylatora RAD
16 15 A poł. niebieski 1GN Run/Acc Cigar Ltr;

Szyberdach.

17 10 A czerwony IOD Feed Mod-Wcm
18 40 A zielony Styk przekaźnika ASD PWR Feed
19 20 A żółty Zasilanie Wzmacniacza PWR 1 i Wzmacniacza 2
20 15 A poł. niebieski Radio z kanałem IOD
21 10 A czerwony Mod/Syrena w trybie LOD Feed
22 10 A czerwony 1GN RUN

Czujnik ciepła;

Klimatyzacja;

Kompasu.

23 15 A poł. niebieski POL ASD Zasilanie przekaźnika 3
24 15 A poł. niebieski Zasilanie szyberdachu
25 10 A czerwony Podgrzewane lusterko
26 15 A poł. niebieski POL ASD Zasilanie przekaźnika 2
27 10 A czerwony 1GN RUN Tylko zasilanie ORC
28 10 A czerwony 1GN RUN ORC/OCM Feed
29 Ogrzewanie samochodu (bez bezpiecznika)
30 20 A żółty Podgrzewane siedzenia
31 10 A czerwony Sterowanie przekaźnikiem spryskiwaczy reflektorów
32 30 Amp Różowy POL ASD Control Feed 1
33 10 A czerwony ABS MOD/J1962 Poł./PCM
34 30 Amp Różowy Zasilanie zaworu ABS
35 40 A zielony Zasilanie pompy ABS
36 30 Amp Różowy Reflektor;

Sterowanie spryskiwaczem;

Inteligentne lusterko.

37 25 Amp Naturalny 110 Falownik

Przekaźniki

Dodge Caliber (2007-2008) - schematy bezpieczników i przekaźników

Numer
Ampery [A]
Opis
6 25 Olej napędowy: Przekaźnik ogrzewania kabiny nr 2
8 25 Olej napędowy: Przekaźnik ogrzewania kabiny nr 1
10 50 Olej napędowy: Moduł świec żarowych
Przekaźnik
R1 Wentylator chłodnicy (niski/wysoki)
R2 Wentylator chłodnicy (seria/równoległy)
R3 Wentylator chłodnicy (średni/wysoki)
