Daihatsu Terios 2 (J200) (2006-2018) – schematy bezpieczników i przekaźników
Rocznik 2006-2018 Generacja J200
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Daihatsu Terios 2 (J200) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Sprawdzanie oraz wymiana bezpieczników Daihatsu Terios 2 (J200) (2006-2018)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Daihatsu Terios 2 (J200) (2006-2018)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

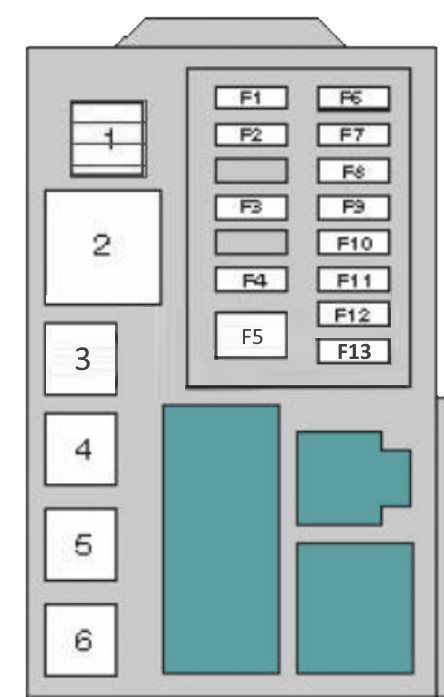

Przedział pasażerski Daihatsu Terios 2 (J200) (2006-2018)
Skrzynka bezpieczników znajduje się po stronie kierowcy, za tapicerką deski rozdzielczej.
| Numer | Opis | Ampery [A] |
| F1 | Rozrusznik | 7,5 |
| F2 | centralny zamek | 15 |
| F3 | Kierunkowskazy i światła awaryjne | 10 |
| F4 | – | 25 |
| F5 | Elektryczne szyby | 30 |
| F6 | Złącze zasilania akcesoriów | 15 |
| F7 | silnik | 10 |
| F8 | – | 7,5 |
| F9 | Odmrażacz tylnej szyby | 15 |
| F10 | – | 7,5 |
| F11 | – | 7,5 |
| F12 | – | 7,5 |
| F13 | Zapalniczka | 15 |
| 1 | Przekaźnik rozrusznika | |
| 2 | Przekaźnik przerywacza kierunkowskazów | |
| 3 | Główny przekaźnik obwodu zapłonowego | |
| 4 | Przekaźnik sterujący silnikiem | |
| 5 | Przekaźnik klaksonu | |
| 6 | Przekaźnik pompy paliwa | |
Komora silnika Daihatsu Terios 2 (J200) (2006-2018)
Są tu dwa bloki.

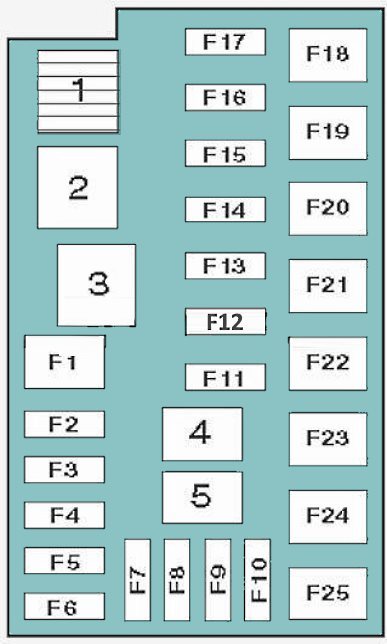

Skrzynka bezpieczników nr 1 – Daihatsu Terios 2 (J200) (2006-2018)
Znajduje się po prawej stronie, za osłoną ochronną.
| Numer | Opis | Ampery [A] |
| F1 | Układ ABS/ESP | 30 |
| F2 | – | 15 |
| F3 | Lampy wewnętrzne | 7,5 |
| F4 | Lampy przód/tył | 10 |
| F5 | Układ ABS/ESP | 30 |
| F6 | Kontrola skrzyni biegów | 10 |
| F7 | Światła stopu | 15 |
| F8 | Klimatyzator | 10 |
| F9 | Klakson | 10 |
| F10 | – | 15 |
| F11 | Światła przeciwmgielne | 7,5 |
| F12 | Światła przeciwmgielne | 7,5 |
| F13 | Prawy reflektor | 10 |
| F14 | Lewy reflektor | 10 |
| F15 | Prawy reflektor | 10 |
| F 16 | Lewy reflektor | 10 |
| F17 | Ogrzewanie siedzenia | 10 |
| F18 | – | 50 |
| F19 | – | – |
| F20 | Główne obwody zapłonowe | 50 |
| F21 | Układ ABS/ESP | 40 / 50 |
| F22 | Główne obwody zapłonowe | 30 |
| F23 | Silnik wentylatora chłodzącego | 30 |
| F24 | – | – |
| F25 | Silnik wentylatora nagrzewnicy | 40 |
| 1 | – | |
| 2 | Przekaźnik silnika wentylatora chłodzącego | |
| 3 | Przekaźnik reflektorów | |
| 4 | Przekaźnik klimatyzacji | |
| 5 | Przekaźnik świateł przeciwmgielnych | |
Skrzynka bezpieczników nr 2 – Daihatsu Terios 2 (J200) (2006-2018)
Znajduje się po lewej stronie.
Opis:
- F1 – układ ABS/ESP (7,5A);
- 1 – przekaźnik ABS;
- 2 – przekaźnik ABS;
- 3 – Przekaźnik pompy ABS
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
