Daihatsu Mira i Cuore (L275/L276) (2006-2018) – schematy bezpieczników i przekaźników
Rocznik 2006-2018 Generacja L275/L276
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Daihatsu Mira i Cuore (L275/L276) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Sprawdzanie oraz wymiana bezpieczników Daihatsu Mira i Cuore (L275/L276) (2006-2018)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Daihatsu Mira i Cuore (L275/L276) (2006-2018)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

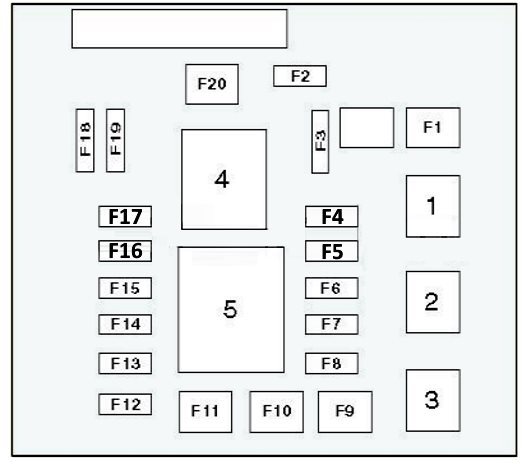

Komora silnika Daihatsu Mira i Cuore (L275/L276) (2006-2018)
Skrzynka bezpieczników znajduje się w pobliżu akumulatora.
| Numer | Opis | Ampery [A] |
| F1 | Układ ABS | 40 |
| F2 | Elektroniczna jednostka sterująca skrzynią biegów | 10 |
| F3 | — | – |
| F4 | — | – |
| F5 | Układ ABS | 20 |
| F6 | — | 15 |
| F7 | Lampy wewnętrzne | – |
| F8 | Klimatyzator | 10 |
| F9 | Silnik wentylatora chłodzącego | 30 |
| F10 | Klimatyzator/ogrzewacz | 40 |
| F11 | Wspomaganie kierownicy | 50 |
| F12 | Światło mijania (po lewej) | 10 |
| F13 | Lampa świateł mijania (prawa) | 10 |
| F14 | Światło drogowe (po lewej) | 10 |
| F15 | Światło drogowe (prawe) | 10 |
| F 16 | Sygnał wyzwalający | 7,5 |
| F17 | Światła stopu | 10 |
| F18 | System zarządzania silnikiem | 15 |
| F19 | Blokada kolumny kierownicy | 20 |
| F20 | Główne obwody zapłonowe | 30 |
| 1 | Przekaźnik rozrusznika | |
| 2 | Przekaźnik silnika wentylatora chłodzącego | |
| 3 | Przekaźnik klaksonu | |
| 4 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji | |
| 5 | Przekaźnik reflektorów | |

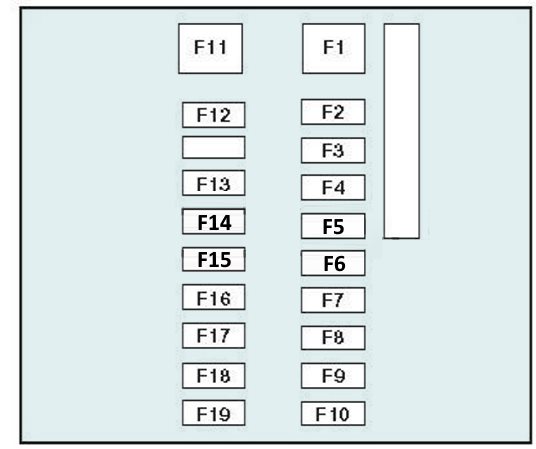

Przedział pasażerski Daihatsu Mira i Cuore (L275/L276) (2006-2018)
Skrzynka bezpieczników znajduje się po lewej stronie za tapicerką deski rozdzielczej.
| Numer | Opis | Ampery [A] |
| F1 | Główne obwody zapłonowe | 30 |
| F2 | – | 25 |
| F3 | Środek do czyszczenia i spryskiwacza tylnej szyby | 15 |
| F4 | Lampa przeciwmgielna, prawa | 7,5 |
| F5 | Odmrażacz tylnej szyby | 15 |
| F6 | Lampa przeciwmgielna lewa | 7,5 |
| F7 | Zapalniczka | 15 |
| F8 | System zarządzania silnikiem | 10 |
| F9 | – | 7,5 |
| F10 | – | 7,5 |
| F11 | Dystrybucja mocy akumulatora | 30 |
| F12 | – | 7,5 |
| F13 | – | 10 |
| F14 | – | 10 |
| F15 | Główne obwody zapłonowe | 20 |
| F 16 | centralny zamek | 15 |
| F17 | Główne obwody zapłonowe | 20 |
| F18 | – | 10 |
| F19 | Ogrzewanie siedzenia | 10 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
