Daihatsu Sirion i Boon (M300) (2005-2013) – schematy bezpieczników i przekaźników
Rocznik 2005-2013 Generacja M300
Zaktualizowano 16.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Daihatsu Sirion i Boon (M300) z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Sprawdzanie oraz wymiana bezpieczników Daihatsu Sirion i Boon (M300) (2005-2013)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Daihatsu Sirion i Boon (M300) (2005-2013)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

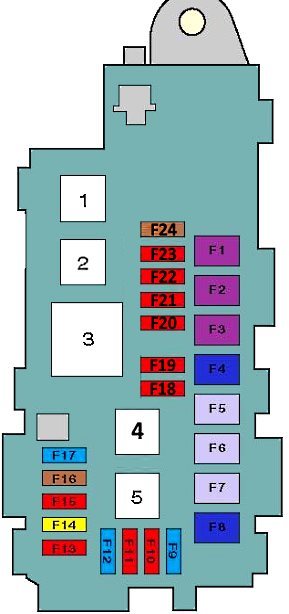

Komora silnika Daihatsu Sirion i Boon (M300) (2005-2013)
Skrzynka bezpieczników znajduje się po lewej stronie, w pobliżu akumulatora
| Numer | Opis | Ampery [A] |
| F1 | Główne obwody zapłonowe | 50 |
| F2 | Wspomaganie kierownicy | 50 |
| F3 | Rozrusznik | 50 |
| F4 | Moduł ABS | 40 |
| F5 | Blokada zapłonu | 30 |
| F6 | Silnik wentylatora chłodzącego | 30 |
| F7 | Elektryczne szyby | 30 |
| F8 | Silnik wentylatora klimatyzatora i nagrzewnicy | 40 |
| F9 | Kontrola silnika | 15 |
| F10 | Klakson | 10 |
| F11 | Sprężarka klimatyzacji | 10 |
| F12 | Światła stopu | 15 |
| F13 | Kontrola silnika | 10 |
| F14 | Układ ABS | 20 |
| F15 | Zestaw wskaźników, zegar, wymiary | 10 |
| F 16 | Lampa wewnętrzna | 7,5 |
| F17 | Lampa cofania | 15 |
| F18 | Lampa przeciwmgielna, prawa | 10 |
| F19 | Lampa przeciwmgielna lewa | 10 |
| F20 | Światła przeciwmgielne (po prawej) | 10 |
| F21 | Światła przeciwmgielne (po lewej) | 10 |
| F22 | Światło drogowe, prawy reflektor | 10 |
| F23 | Światło drogowe, lewy reflektor | 10 |
| F24 | System klimatyzacji | 7,5 |
| 1 | Przekaźnik silnika wentylatora nagrzewnicy | |
| 2 | Przekaźnik silnika wentylatora chłodzącego | |
| 3 | Przekaźnik reflektorów | |
| 4 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji | |
| 5 | Przekaźnik świateł przeciwmgielnych | |

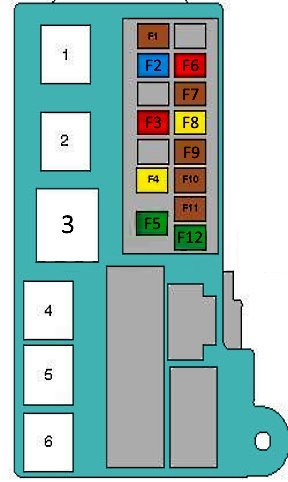

Przedział pasażerski Daihatsu Sirion i Boon (M300) (2005-2013)
Skrzynka bezpieczników znajduje się pod deską rozdzielczą.
| Numer | Opis | Ampery [A] |
| F1 | Rozrusznik | 7,5 |
| F2 | centralny zamek | 15 |
| F3 | Kierunkowskazy i światła awaryjne | 10 |
| F4 | Środki i podkładki do czyszczenia szyb | 20 |
| F5 | Elektryczne szyby | 30 |
| F6 | Kontrola silnika | 10 |
| F7 | Wskaźnik ładowania akumulatora | 7,5 |
| F8 | Odmrażacz tylnej szyby | 20 |
| F9 | Elektroniczny układ sterowania automatyczną skrzynią biegów i podświetleniem kierunkowskazów, położeń wybieraka automatycznej skrzyni biegów. Elektryczne szyby. Środek do czyszczenia i spryskiwacza tylnej szyby. Centralny zamek i system „Key Free”. Kierunkowskazy i światła awaryjne. Płyny i spryskiwacze do szyb. Światła cofania. Klimatyzacja manualna i jonizator powietrza |
7,5 |
| F10 | Kontrola silnika | – |
| F11 | Elektryczny napęd lusterek. Centralny zamek i system „Key Free”. System nagłośnienia | 7,5 |
| F12 | Bezpiecznik zapalniczki / złącze ładowania | 30 |
| 1 | Rozrusznik | |
| 2 | Przekaźnik przerywacza kierunkowskazów | |
| 3 | Pomocniczy przekaźnik zapłonu | |
| 4 | Przekaźnik sterujący silnikiem | |
| 5 | Przekaźnik klaksonu | |
| 6 | Przekaźnik pompy paliwa | |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
