Daihatsu Mira i Cuore (L700) (1998-2003) – schematy bezpieczników i przekaźników

Rocznik 1998-2003 Generacja L700

Zaktualizowano 30.01.2025

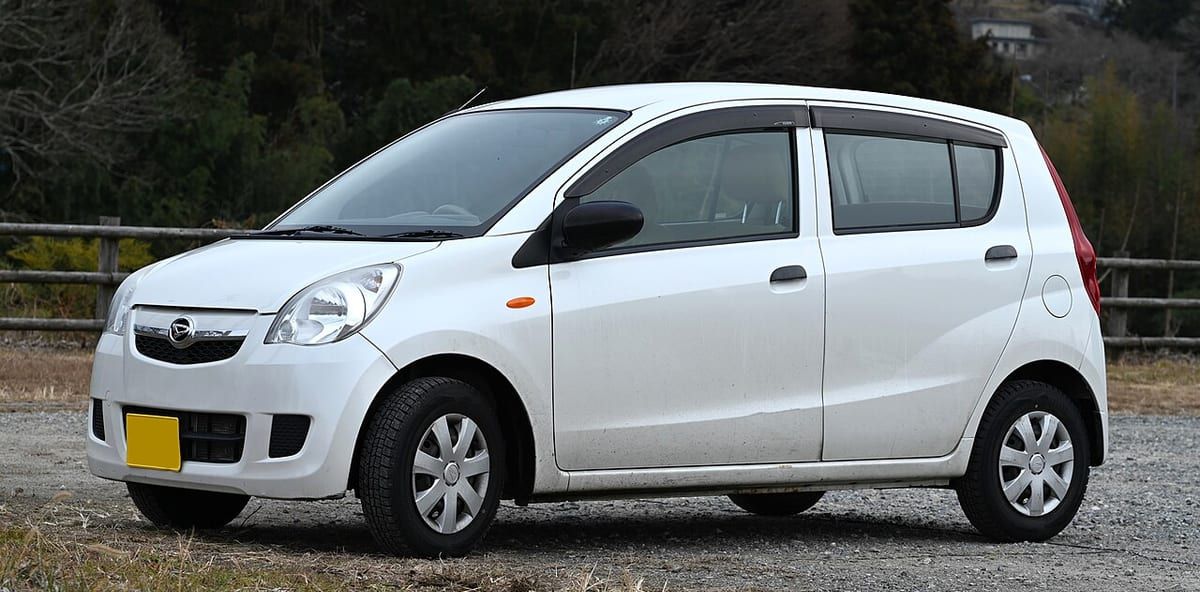

Daihatsu Mira i Cuore (L700) (1998-2003) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Daihatsu Mira i Cuore (L700) z lat: 1998, 1999, 2000, 2001, 2002, 2003.

Sprawdzanie oraz wymiana bezpieczników Daihatsu Mira i Cuore (L700) (1998-2003)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Daihatsu Mira i Cuore (L700) (1998-2003)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika Daihatsu Mira i Cuore (L700) (1998-2003)

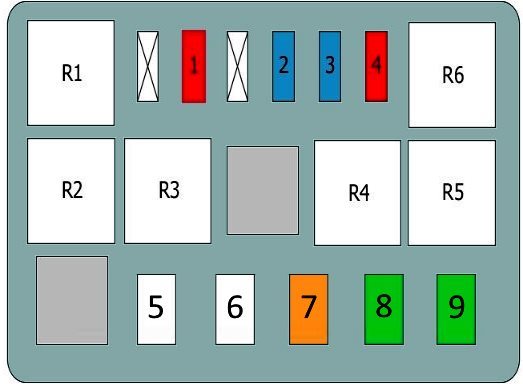

Skrzynka bezpieczników znajduje się po lewej stronie za pokrywą ochronną.

Daihatsu Mira i Cuore (L700) (1998-2003) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
R1	Przekaźnik pompy paliwa
R2	Uruchom przekaźnik
R3	Układ wtryskowy
R4	Klimatyzacja
R5	Funkcje silnika
R6	Wentylator chłodzący
1	Światło cofania	10
2	Układ wtrysku paliwa	15
3	Światła sygnalizacyjne klaksonu/niebezpieczeństwa	15
4	Sterownik silnika 10A lub 20A dla klimatyzatora	10 / 20
5	Stacyjka	60
6	Sterownik ESP/ABS	50
7	Tylne światła	40
8	Reflektory	30
9	Wentylator	30

Przedział pasażerski Daihatsu Mira i Cuore (L700) (1998-2003)

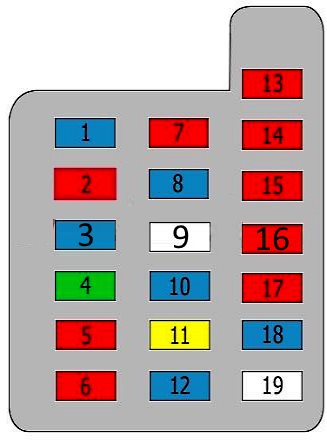

Skrzynka bezpieczników znajduje się po lewej stronie za tablicą rozdzielczą.

Daihatsu Mira i Cuore (L700) (1998-2003) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Światła przeciwmgielne	15
2	Tylne światła	10
3	Ogrzewana tylna szyba	15
4	Moc	30
5	Panel	10
6	Jednostka sterująca silnika	10
7	rezerwa	10
8	rezerwa	15
9	Pusty	–
10	System wycieraczek	15
11	dmuchacz	20
12	Zapalniczka	15
13	Lewy reflektor	10
14	Prawy reflektor	10
15	Światła stopu	10
16	Jednostka sterująca silnika	10
17	Poduszka powietrzna	10
18	centralny zamek	15
19	Pusty	–

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
