Cupra Formentor (2019-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Cupry Formentor z lat: 2019, 2020. Cupra Formentor to kompaktowy crossover produkowany przez hiszpańską markę samochodową Cupra, która jest sportową odmianą Seata. Model ten został po raz pierwszy zaprezentowany w 2020 roku. Nazwa „Formentor” pochodzi od malowniczego przylądka na wyspie Majorka w Hiszpanii. […]

08/09/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Cupry Formentor z lat: 2019, 2020.

Cupra Formentor to kompaktowy crossover produkowany przez hiszpańską markę samochodową Cupra, która jest sportową odmianą Seata. Model ten został po raz pierwszy zaprezentowany w 2020 roku. Nazwa „Formentor” pochodzi od malowniczego przylądka na wyspie Majorka w Hiszpanii.

Samochód jest charakterystyczny ze względu na swoje sportowe i agresywne linie, które wyróżniają go na tle innych crossoverów. Cupra Formentor oferuje dynamiczny design, mocne osiągi oraz zaawansowane technologie. Jest dostępny w różnych wariantach silnikowych, w tym zarówno benzynowych, jak i hybrydowych wtyczkowych.

Cupra Formentor zaprojektowana została jako model o sportowym charakterze, co widać nie tylko w stylistyce, ale także w osiągach. Modele z mocniejszymi jednostkami napędowymi są w stanie osiągnąć imponujące przyspieszenia i prędkości maksymalne, co sprawia, że jest to samochód atrakcyjny dla osób ceniących dynamiczną jazdę.

Wnętrze Formentora charakteryzuje się nowoczesnym wzornictwem oraz zaawansowanymi systemami multimedialnymi i bezpieczeństwa. Bogate wyposażenie obejmuje m.in. duży ekran dotykowy, systemy wspomagające kierowcę, skórzane fotele i wysokiej jakości materiały wykończeniowe.

Cupra Formentor jest reprezentatywnym modelem dla marki Cupra, która stawia na sportową wydajność oraz luksusowe akcenty. Samochód ten ma konkurować z innymi kompaktowymi crossoverami o wyższym stopniu sportowego zacięcia, jak na przykład Audi Q3, BMW X2 czy Mercedes-Benz GLA.

Zobacz także:  Cupra Ateca (2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

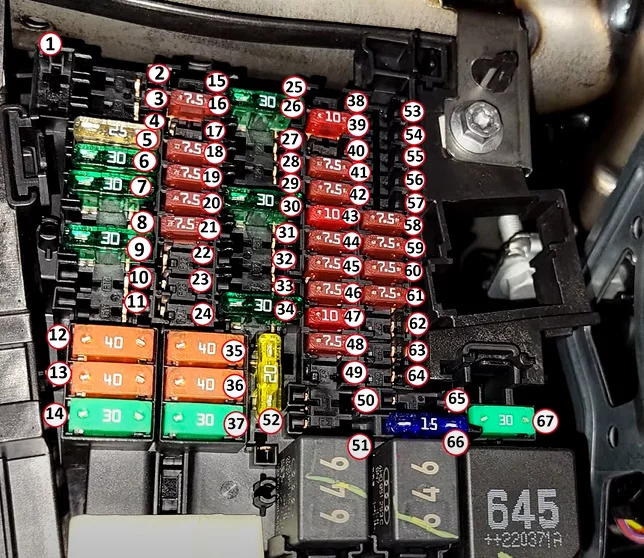

Przedział pasażerski

Cupra Formentor (2019-2020) - schematy bezpieczników i przekaźników

Cupra Formentor (2019-2020) - schematy bezpieczników i przekaźników

Numer Opis / Ampery [A]
3 Przyczepa 25
4 SCR, Adblue 20
5 Dźwignia zmiany biegów skrzyni automatycznej 25
6 Oświetlenie wnętrza 30
8 Dach otwierany 20
7 Podgrzewane fotele 30
9 Drzwi lewe 30
11 Przyczepa 15
12 Światła z prawej strony 40
13 Centralny zamek 40
14 Beats Audio CAN i MOST. 30
16 Poduszka powietrzna 7,5
17 SCR, przekaźnik silnika, 1,5 10
18 KESSY 7,5
19 Tablica przyrządów 7,5
20 Centrum Łączności 7,5
21 Kamera cofania 7,5
24 Jednostka sterująca sprzęgła 4×4 Haldex 15
25 Przednie pasy bezpieczeństwa RGS+EBSS 25
26 Prawe drzwi 30
27 Przednie pasy bezpieczeństwa RGS+EBSS 25
28 PHEV. Wyłączanie układu wysokiego napięcia do czynności ratowniczych.
Oznaczenie za pomocą żółtej plakietki
10
29 Przyczepa 15
30 Radio 30
31 Przyczepa 25
34 Gniazdo zasilania 230 V 30
35 Świata z lewej strony 40
36 Nawiew klimatyzacji 40
37 Elektrycznie sterowana pokrywa bagażnika 40
39 Podgrzewanie kierownicy 10
40 Alarmowy sygnał dźwiękowy 7,5
41 Bramka 7,5
42 Dźwignia zmiany biegów skrzyni automatycznej 7,5
43 Panel sterowania klimatyzacji i ogrzewania, ogrzewanie tylnej szyby,
sprężarka AA
10
44 Diagnostyka, przełącznik hamulca ręcznego, przełącznik świateł, światło cofania, oświetlenie wnętrza, podświetlenie progów 7,5
45 Kolumna kierownicy 7,5
46 Wyświetlacz radia 7,5
47 Tryb jazdy 10
48 USB 7,5
52 Gniazdo zasilania 12 V 20
58 Czujniki parkowania, jednostka sterująca Asystenta Parkowania, kamera przednia, radar 7,5
59 Przełącznik światła cofania, czujnik klimatyzacji, elektrochromatyczne lusterko 7,5
60 Diagnostyka, jednostka sterująca reflektorów, regulacja wysokości reflektorów 7,5
61 Rozrusznik; czujnik sprzęgła 7,5
65 Wzmacniacz dźwięku 10
66 Wycieraczka tylnej szyby 15
67 Ogrzewanie tylnej szyby 30
Zobacz także:  Cupra Ateca (2020) - schematy bezpieczników i przekaźników



Wbudowany bezpiecznik/Ampery [A]
Tylne gniazda zasilania 230 V 30
Elektrycznie regulowany fotel kierowcy 15

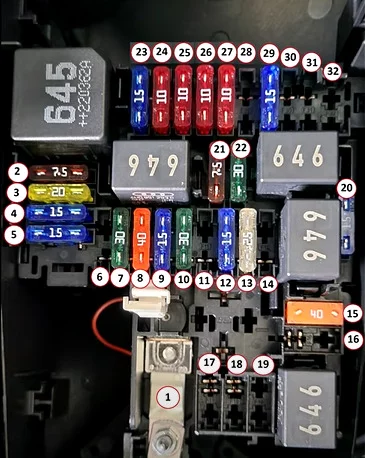

Komora silnika

Cupra Formentor (2019-2020) - schematy bezpieczników i przekaźników

Cupra Formentor (2019-2020) - schematy bezpieczników i przekaźników

Numer Opis / Ampery [A]
2 Moduł sterujący silnika 7,5
3 Moduł sterujący pompy paliwa, CNG 7,5/10/20
4 Lewy reflektor 15
5 Prawy reflektor 15
7 Pompa automatycznej skrzyni biegów 30
8 Wspomaganie hamowania 40
9 Sygnał dźwiękowy 15
10 Spryskiwacz przedniej szyby 30
11 Chłodzenie PHEV 7,5
12 Moduł sterujący automatycznej skrzyni biegów 15/30
13 Jednostka sterująca układu ESP 25
14 Ogrzewanie postojowe 20
15 Jednostka sterująca układu ESP 40
16 PHEV, jednostka automatycznej skrzyni biegów
17 PTC 40
18 PTC 40
20 Przedni mechanizm różnicowy 15
21 Moduł sterujący silnika 7,5
22 Rozrusznik 30
23 Moduł sterujący silnika (diesel/benzyna) 15
24 Czujniki silnika 7,5/10
25 Czujniki silnika 7,5/10
26 Zasilanie silnika 7,5/10
27 Sonda lambda 10/15
28 Silnik 10/20
29 Moduł sterujący pompy paliwa 15/20/30
30 Pompa ciśnieniowa 1,0 10
33 PTC 40
Zobacz także:  Cupra Ateca (2022-2023) - schematy bezpieczników i przekaźników
