Citroën Xsara Picasso (1999-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Xsara Picasso z lat: 1999,2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. Citroën Xsara Picasso to kompaktowy minivan, który był produkowany przez markę Citroën w latach 1999-2010. Jest to odmiana modelu Xsara, charakteryzująca się większą przestrzenią pasażerską i większym […]

05/18/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Xsara Picasso z lat: 1999,2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Citroën Xsara Picasso to kompaktowy minivan, który był produkowany przez markę Citroën w latach 1999-2010. Jest to odmiana modelu Xsara, charakteryzująca się większą przestrzenią pasażerską i większym bagażnikiem.

Xsara Picasso wyróżniał się swoim niezwykłym designem, który łączył cechy minivana i samochodu osobowego. Miał on charakterystyczne, zaokrąglone linie i dużą powierzchnię szyb, co zapewniało przestronność w kabinie oraz dobrą widoczność dla kierowcy i pasażerów. Model ten był ceniony za swój praktyczny układ wnętrza, oferujący wiele miejsca dla pasażerów i elastyczne rozwiązania, takie jak przesuwane i składane fotele.

Xsara Picasso był dostępny z różnymi jednostkami napędowymi, zarówno benzynowymi, jak i wysokoprężnymi, o różnych pojemnościach i mocach. Silniki te cechowały się oszczędnością i przyzwoitymi osiągami, a także dobrym komfortem jazdy.

W kwestii bezpieczeństwa, Citroën Xsara Picasso był wyposażony w poduszki powietrzne, systemy ABS i ESP, a także inne systemy wspomagające jazdę, takie jak kontrola trakcji. Model ten zdobył dobre oceny w testach zderzeniowych, co przyczyniło się do jego pozytywnego wizerunku pod względem bezpieczeństwa.

Citroën Xsara Picasso zyskał popularność dzięki swojej funkcjonalności, przestronności i atrakcyjnemu stosunkowi ceny do jakości. Model ten był popularnym wyborem dla rodzin, które szukały praktycznego i wygodnego samochodu do codziennej jazdy. Mimo że produkcja tego modelu została zakończona, wciąż jest on obecny na rynku wtórnym i cieszy się uznaniem wielu kierowców.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Citroën C4 I (2004-2010) - schematy bezpieczników i przekaźników

Przedział pasażerski

Citroën Xsara Picasso (1999-2010) - schematy bezpieczników i przekaźników

Typ 1

Citroën Xsara Picasso (1999-2010) - schematy bezpieczników i przekaźników

Opis

1 15 A Złącze diagnostyczne – zaczep do przyczepy kempingowej
2 Zapasowy
3 Zapasowy
4 20 A Elektroniczna jednostka sterująca (ECU) – Zestaw wskaźników – Radio samochodowe – Dodatki do oleju napędowego – Przyciski sterujące na kierownicy
5 15 A
6 10 A Złącze diagnostyczne
7 15 A Czujnik deszczu i światła
8 Zapasowy
9 30 A Szyberdach — tylne szyby elektryczne
10 40 Podgrzewana szyba tylna – Podgrzewane zewnętrzne lusterka wsteczne
11 15 Wycieraczka tylnej szyby
12 30 Elektryczne szyby przednie
13 Zapasowy
14 10 A Sterowanie na kierownicy – ​​Dodatki do oleju napędowego – Poduszka powietrzna – Czujniki parkowania
15 15 Zestaw wskaźników – Radio samochodowe – Klimatyzacja – Nawigacja
16 30 Centralny zamek elektryczny
17 Zapasowy
18 Zapasowy
19 Zapasowy
20 10 A Prawe światło hamowania
21 15 Lewe światło hamowania
22 20 Zapalniczka, lampka grzewcza, gniazdko 12V, oświetlenie schowka na rękawiczki



Typ 2

Citroën Xsara Picasso (1999-2010) - schematy bezpieczników i przekaźników

Opis

A 20A Centralny zamek
B 25A Wycieraczka przedniej szyby
C 30A Podgrzewana szyba tylna i lusterka zewnętrzne
D 15A Sprężarka klimatyzacji, wycieraczka tylnej szyby
E 30A Szyberdach, szyby w drzwiach przednich i tylnych
F 15A Zasilanie systemu multipleksowego
F1 Przednie i boczne poduszki powietrzne, napinacze pasów bezpieczeństwa
F2 Nieużywany
F3 5A Przełącznik pedału sprzęgła
F4 5A „+” Za stacyjką, system multipleksowy (BSI)
F5 10 A Zasilanie zaworu odcinającego silnika (2,0 HDi)
F6 5A Ciągłe zasilanie świateł awaryjnych
F7 5A Multipleksowy zasilacz ciągły (BSI)
F8 10 A Czujnik temperatury płynu chłodzącego, reflektory wewnętrzne, zestaw wskaźników
F9 5A Oświetlenie bagażnika
F10 5A Nawigacja
F11 Nieużywany
F12 Nieużywany
F13 Nieużywany
F14 15A Zasilanie dodatkowego gniazda i osprzętu elektrycznego przyczepy
F15 20A Okna tylnych drzwi
F 16 40A Blok ochronny
F17 15A Radio samochodowe
F18 Nieużywany
F19 5A Tylne światła przeciwmgielne
F20 Nieużywany
F21 Nieużywany
F22 10 A Oświetlenie sufitowe, oświetlenie schowka
F23 20A Bezpiecznik zapalniczki
F24 Nieużywany
F25 Nieużywany
F26 5A Lusterka sterowane elektrycznie
F27 5A Ciągłe zasilanie urządzeń dodatkowych i systemu multipleksowego (BSI)
F28 Nieużywany
F29 10 A Lewy reflektor świateł drogowych
F30 10 A Reflektor świateł drogowych, prawy
F31 10 A Lewy reflektor świateł mijania
F32 10 A Reflektor świateł mijania prawych
F33 10 A Kontrola zasięgu reflektorów
F34 10 A Oświetlenie tablicy rejestracyjnej, przednie lewe i tylne prawe światło boczne
F35 10 A Przednie prawe i tylne lewe światło boczne
F36 15A System klimatyzacji
F37 5A Nieużywany
F38 5A Wciśnij przycisk przełącznika
F39 5A Nieużywany
F40 40A Wentylator klimatyzacji
Zobacz także:  Citroën C4 II (2011-2017)- schematy bezpieczników i przekaźników

Komora silnika

Typ 1

Citroën Xsara Picasso (1999-2010) - schematy bezpieczników i przekaźników

Opis

1 10 A Światła cofania – Czujnik wody w oleju napędowym – Płyn chłodzący
2 15A Obwód zasilania pompy paliwa
3 10 A Elektroniczna jednostka sterująca (ECU) systemu ABS
4 10 A Silnik (ECU) – ECU automatycznej skrzyni biegów
5 10 A BVA – dodatki do oleju napędowego
6 15 A Światła przeciwmgielne
7 15 A Automatyczne oświetlenie
8 20 A Silnik (ECU)
9 15 A Światło mijania, lewy reflektor
10 15 A Światło mijania, prawy reflektor
11 10 A Lewy reflektor świateł drogowych
12 10 A Reflektor świateł drogowych, prawy
13 15 A Sygnał dźwiękowy
14 10 A Spryskiwacze przednie i tylne
15 30 A Czujniki silnika, cewki zapłonowe, wtryskiwacze, zawory elektromagnetyczne
16 30 A Pompa powietrza
17 30 A Przednia wycieraczka
18 40 A Siłownik nawiewu, panel serwisowy



Z boku urządzenia znajdują się osobne bezpieczniki maxi.



  • MF1 (20-80A) przekaźnik mocy wentylatora o niskiej prędkości, przekaźnik mocy wentylatora o wysokiej prędkości
  • Sterownik przeciwblokujący kół MF2 (20-80A) – Sterownik kontroli stabilności
  • Sterownik przeciwblokujący kół MF3 (20-80A)
  • Inteligentny moduł serwisowy MF4 (20-80A)
  • Inteligentny moduł serwisowy MF5 (20-80A)
  • Moduł bezpieczników MF6 (20-80A) 12 w przedziale pasażerskim
  • MF7 (20-80A) Wyłącznik zapłonu
  • System podgrzewania płynu MF8 (20-80A)

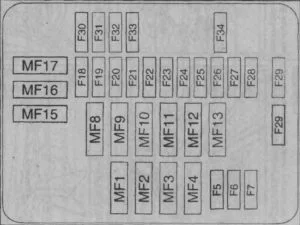

Typ 2

Citroën Xsara Picasso (1999-2010) - schematy bezpieczników i przekaźników

Opis

  • MF1 70A + BB zasilacz CM (moduł inteligentnej obsługi) – wycieraczka – podgrzewana szyba tylna – zamek
  • Grupa wentylatorów MF2 70A (P)
  • Grupa wentylatorów MF3 60A (P)
  • Koła przeciwblokujące MF4 60A (A)
  • F5 20A brzęczyk
  • F6 30A przekaźnik świateł mijania (P)
  • Przekaźnik niskiej prędkości wentylatora F7 30A (TU5JP / L3) z układem chłodzenia
  • MF8 70A Moduł bezpieczników w przedziale pasażerskim 28 (A)
  • Zasilacz MF9 50A CM (inteligentny moduł serwisowy) – Kierunkowskazy – elektryczne szyby – szyberdach – + VAN – tylna wycieraczka – kompresor chłodzenia
  • MF10 40A Sterowanie oświetleniem (A)
  • MF11 wolny
  • Styk alarmu przeciwkradzieżowego MF12 70A (+ AA, + CC, + D) (A)
  • Styk alarmu przeciwkradzieżowego MF13 40A (+ KK) (A)
  • Gniazdo diagnostyczne F14 20A – zasilanie przelicznika (TU5JP)
  • MF15 wolny
  • MF16 40A Moduł bezpieczników w przedziale pasażerskim 28 (A)
  • Dysza dodatkowego systemu ogrzewania MF17 30A (A)
  • Zasilanie F18 (poprzez podwójny przekaźnik) Bezpłatnie
  • F19 wolny
  • F20 10A + przekaźnik wentylatora CC (wszystkie typy oprócz TU5JP / L3 i EW7J4) (podstawa)
  • F21 + BB wolny
  • F22 25A Kierunkowskazy
  • F23 15A + Sterownik przeciwblokujący kół CC
  • F24 5A Komputer sterujący silnika (A) – moduł podgrzewania wstępnego – przepływomierz – moduł zabezpieczający 3 przekaźniki
  • Zasilanie F25 15A (poprzez podwójny przekaźnik) pompa paliwa
  • F26 40A + BB Przekaźnik dwupozycyjny (P)
  • F27 30A Przekaźnik dwupozycyjny (P)
  • F28 5A zasilanie (poprzez podwójny przekaźnik) rezystancja układu ogrzewania gaźnika lub modułu przepustnicy (TU5JP/L3)
  • F29 40A – (5A) + pompa powietrza BB (EW7) (A) – lampka ostrzegawcza ogrzewania postojowego (DW10)
  • F30 10A prawe światło przeciwmgielne (P)
  • F31 10A lewe światło przeciwmgielne (P)
  • F32 10A + CC czujnik prędkości pojazdu – styk światła cofania – moduł blokady zabezpieczenia 3 przekaźniki
  • F33 15A Moduł temperatury płynu (TU5JP) – gniazdo diagnostyczne – Układ podgrzewania paliwa – para styków czujnika poziomu płynu chłodzącego silnik (DW10TD)
  • F34 Zasilanie 5A (poprzez podwójny przekaźnik) sonda tlenowa – Elektrozawór czyszczenia zbiornika (benzyna) – Elektrozawór RVG – Elektrozawór (pompa paliwa)
