W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C4 I z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Citroën C4 I to kompaktowy samochód osobowy produkowany w latach 2004-2010. Jest to model, który wyróżnia się nowoczesnym designem, komfortowym wnętrzem i różnymi wariantami silnikowymi.
Pod względem stylistycznym, C4 I charakteryzuje się dynamicznymi liniami i oryginalnymi detalami, takimi jak podwójne reflektory przednie i charakterystyczne tylne światła LED. Samochód ten ma także atrakcyjne proporcje i eleganckie detale, które nadają mu nowoczesny wygląd.
Wnętrze C4 I jest przestronne i dobrze zaprojektowane, oferując wygodne miejsca dla kierowcy i pasażerów. Kokpit został zaprojektowany z myślą o ergonomicznym układzie i łatwo dostępnych kontrolach. C4 I oferuje również konkurencyjny poziom przestrzeni bagażowej, co czyni go praktycznym w użytkowaniu.
Pod względem napędu, Citroën C4 I oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach i osiągach. W zależności od wersji, samochód może być wyposażony w manualną skrzynię biegów lub automatyczną skrzynię biegów.
C4 I oferuje również różne systemy i funkcje bezpieczeństwa, takie jak ABS, ESP, systemy kontroli trakcji i poduszki powietrzne. W zależności od wersji, można znaleźć również dodatkowe funkcje, takie jak klimatyzacja, system audio, system nawigacji i wiele innych.
Podsumowując, Citroën C4 I to kompaktowy samochód, który wyróżnia się nowoczesnym designem, komfortowym wnętrzem i różnorodnymi opcjami napędowymi. Jest to model, który oferuje dobrą jakość jazdy, praktyczność i atrakcyjny wygląd. Mimo że produkcja C4 I została zakończona, samochód ten wciąż może być interesującą opcją na rynku samochodowym jako używany pojazd.
2004-2007
Skrzynki bezpieczników na desce rozdzielczej
Pojazdy z kierownicą po lewej stronie:
Znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Pojazdy z kierownicą po prawej stronie:
Aby uzyskać dostęp do bezpieczników pod deską rozdzielczą, odciągnij pokrywę dostępu, odkręć śruby o ćwierć obrotu i przechyl całą jednostkę.
Skrzynka bezpieczników deski rozdzielczej 1
| Numer | Ampery [A] | Funkcje |
|---|---|---|
| F1 | 15 A | Centralny zamek |
| F2 | 30 A | Centralny zamek;
Deadlocking. |
| F3 | 5 A | Poduszki powietrzne i napinacze |
| F4 | 10 A | Gniazdo diagnostyczne;
Przełącznik hamulca; Lusterko fotochromowe; ESP; Czujnik poziomu płynu chłodzącego; System dodatku do oleju napędowego; Wspomaganie kierownicy; Przełącznik pedału sprzęgła (ESP, tempomat i ogranicznik prędkości). |
| F5 | 30 A | Elektryczne szyby przednie;
Podgrzewane zewnętrzne lusterka wsteczne. |
| F6 | 30 A | Elektryczne tylne szyby |
| F7 | 5 A | Oświetlenie wewnętrzne |
| F8 | 20 A | System audio;
NaviDrive; Wyświetlacz; Alarm; Przednie gniazdo 12V; Przekaźnik przyczepy; Moduł nauki jazdy. |
| F9 | 30 A | Zapalniczka;
Tylne gniazdo 12V. |
| F10 | 15 A | Czujnik ciśnienia w oponach;
Wyłącznik STOP LAMP. |
| F11 | 15 A | Zapłon;
Gniazdo diagnostyczne; Filtr cząstek stałych. |
| F12 | 15 A | Fotel elektryczny;
Ostrzeżenie o zmianie pasa ruchu; Pomoc w parkowaniu. |
| F13 | 5 A | Czujnik deszczu;
Czujnik nasłonecznienia; Elektroniczna skrzynia biegów (6 prędkości); Moduł przekaźnika silnika. |
| F14 | 15 A | Klimatyzacja;
Tablica przyrządów; Obrotomierz; Poduszki powietrzne i napinacze pasów; Przekaźnik przyczepy; Telefon Bluetooth. |
| F15 | 30 A | Centralny zamek;
Deadlocking. |
| F 16 | BOCZNICA | |
| F17 | 40 A | Podgrzewana tylna szyba |
Skrzynka bezpieczników deski rozdzielczej 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| F36 | 20 A | Wzmacniacz Hi-Fi |
| F37 | 30 A | Przedni lewy fotel elektryczny |
| F39 | 20 A | Podgrzewane siedzenia |
Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 20 A | Sterowanie silnikiem ECU;
Wentylator chłodzący |
| F2 | 15 A | Ostrzeżenie |
| F3 | 10 A | Spryskiwacze szyby przedniej i tylnej |
| F4 | 20 A | Spryskiwacz reflektorów |
| F5 | 15 A | Pompa paliwowa |
| F6 | 10 A | Automatyczny;
Lampy ksenonowe; Reflektory kierunkowe; Elektrozawór oczyszczania kanistrów (silnik 2.0 16V). |
| F7 | 10 A | ABS ECU/ESP ECU;
Wspomaganie kierownicy. |
| F8 | 20 A | Rozrusznik |
| F9 | 10 A | Dodatkowa jednostka sterująca ogrzewaniem (Diesel);
Przełącznik poziomu płynu chłodzącego silnik. |
| F10 | 30 A | Elektrozawór silnika;
Czujnik wody w oleju napędowym; Zarządzanie silnikiem ECU; Wtryskiwacze; Cewka zapłonowa; Czujnik tlenu; Elektrozawór oczyszczania kanistra (silniki 1.4 16V i 1.6 16V). |
| F11 | 40 A | Dmuchawa powietrza;
Klimatyzacja. |
| F12 | 30 A | Wycieraczki |
| F13 | 40 A | Wbudowany interfejs systemowy |
| F14 | 30 A | Pompa powietrza (silnik 2.0i 16V) |
2008-2010
Pojazdy z kierownicą po lewej stronie:
Znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Pojazdy z kierownicą po prawej stronie:
Aby uzyskać dostęp do bezpieczników pod deską rozdzielczą, odciągnij pokrywę dostępu, odkręć śruby o ćwierć obrotu i przechyl całą jednostkę.
Skrzynka bezpieczników deski rozdzielczej 1
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15 A | Wycieranie tylnego ekranu |
| F2 | 30 A | Centralny zamek;
Deadlocking. |
| F3 | 5 A | Poduszki powietrzne i napinacze |
| F4 | 10 A | Gniazdo diagnostyczne;
Przełącznik hamulca; Lusterko fotochromowe; ESP; Czujnik poziomu płynu chłodzącego; Dodatek do oleju napędowego; Przełącznik pedału sprzęgła (ESP, tempomat i ogranicznik prędkości). |
| F5 | 30 A | Przednie szyby, podgrzewane zewnętrzne lusterka wsteczne |
| F6 | 30 A | Tylne szyby |
| F7 | 5 A | Oświetlenie wewnętrzne |
| F8 | 20 A | Ekran wielofunkcyjny, radio, przyciski sterujące na kierownicy;
Wyświetlacze; Alarm; Gniazdo 12 V z przodu; Przyczepa; Moduł nauki jazdy. |
| F9 | 30 A | Zapalniczka;
Tylne gniazdo 12 V. |
| F10 | 15 A | Wykrywanie deflacji;
Automatyczna skrzynia biegów; Wyłącznik STOP. |
| F11 | 15 A | Stacyjka;
Gniazdo diagnostyczne; Filtr cząstek stałych. |
| F12 | 15 A | Fotel elektryczny;
System ostrzegania o opuszczeniu pasa ruchu; Wspomaganie parkowania. |
| F13 | 5 A | Czujnik deszczu;
Czujnik jasności; Elektroniczny układ skrzyni biegów (6-biegowa); Moduł przekaźnika silnika. |
| F14 | 15 A | Klimatyzacja;
Tablica przyrządów; Obrotomierz; Poduszki powietrzne i napinacze; Przyczepa; Telefon Bluetooth®. |
| F15 | 30 A | Centralny zamek;
Deadlocking. |
| F 16 | – | BOCZNICA |
| F17 | 40 A | Podgrzewana tylna szyba |
Skrzynka bezpieczników deski rozdzielczej 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| F36 | 30 A | Wzmacniacz Hi-Fi |
| F37 | 30 A | Elektryczny fotel kierowcy |
| F39 | 20 A | Podgrzewane siedzenia |
Komora silnika
| Numer | Ampery | Opis |
|---|---|---|
| F1 | 20 A | Jednostka sterująca zarządzania silnikiem;
Wentylator chłodzący. |
| F2 | 15 A | Klakson |
| F3 | 10 A | Spryskiwacz szyby przedniej i tylnej |
| F4 | 20 A | Spryskiwacz reflektorów |
| F5 | 15 A | Pompa paliwowa |
| F6 | 10 A | Automatyczna skrzynia biegów;
Reflektory ksenonowe; Reflektory kierunkowe; Elektrozawór odprowadzania kanistrów. |
| F7 | 10 A | Jednostka sterująca ABS / jednostka sterująca ESP;
Wspomaganie kierownicy. |
| F8 | 25 A | Rozrusznik |
| F9 | 10 A | Dodatkowa jednostka grzewcza (Diesel);
Przełącznik poziomu płynu chłodzącego silnik. |
| F10 | 30 A | Elektrozawór silnika;
Czujnik wody w oleju napędowym; Sterownik silnika; Wtryskiwacze; Cewka zapłonowa; Czujnik tlenu; Elektrozawór wylotowy kanistra (silniki 1.4i 16V i 1.6i 16V). |
| F11 | 40 A | Dmuchawa powietrza;
Klimatyzacja. |
| F12 | 30 A | Wycieraczka przedniej szyby |
| F13 | 40 A | Wbudowany interfejs systemowy (BSI) |
| F14 | – | Nieużywany |
| F15 | 10 A | Prawe światło drogowe |
| F 16 | 10 A | Lewe światło drogowe |
| F17 | 15 A | Światło mijania z lewej strony |
| F18 | 15 A | Światło mijania z prawej strony |
| F19 | 15 A | Sterownik silnika (silniki 1.4i 16V i 1.6i 16V) |
| F20 | 10 A | Elektrozawór silnika |
| F21 | 5 A | Przekaźnik wentylatora chłodzącego;
Valvetronic. |

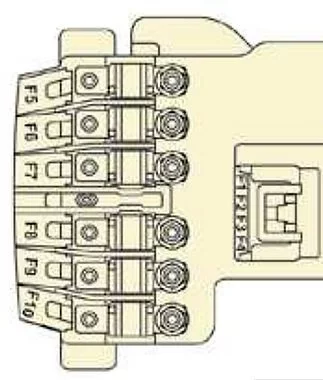

Bezpieczniki na akumulatorze
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany |
| F2* | 30 A | Skrzynia biegów (układ elektroniczny lub automatyczny) |
| F3 | – | Nieużywany |
| F4 | – | Nieużywany |
| F5* | 80 A | Zespół elektropompy wspomagania kierownicy |
| F6′ | 70 A | Jednostka grzewcza (Diesel) |
| F7* | 100 A | Jednostka przełączająca i zabezpieczająca |
| F8 | – | Nieużywany |
| F9* | 30 A | Zespół elektropompy elektronicznego układu skrzyni biegów |
| F10* | 30 A | Silnik elektryczny Valvetronic |
| MF1* | 30 A / 50 A | Wentylator chłodzący |
| MF2* | 30 A | Zasilanie pompy ABS/ESP |
| MF3* | 50 A | Jednostka sterująca ABS/ESP |
| MF4* | 80 A | Wbudowany interfejs systemowy |
| MF5* | 80 A | Wbudowany interfejs systemowy |
| MF6* | 80 A | Skrzynka bezpieczników w przedziale pasażerskim |
| MF7* | 20 A | Gniazdo diagnostyczne/pompa dodatku PEF |
| MF8* | – | Nieużywany |
| * Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszystkie prace przy tych bezpiecznikach muszą być wykonywane przez techników CITROËNA. |
