W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera LHS z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

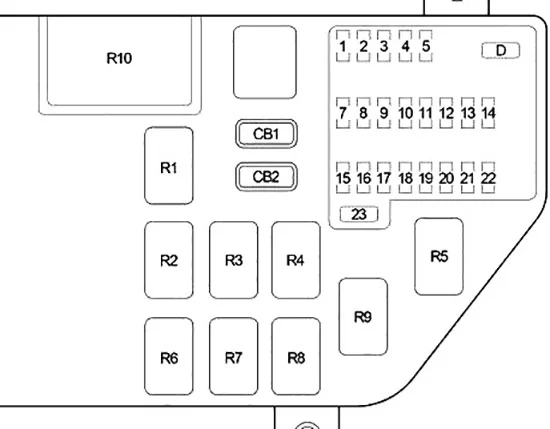

Schemat skrzynki bezpieczników tablicy rozdzielczej

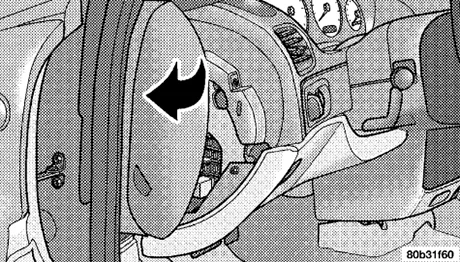

Blok bezpieczników znajduje się za pokrywą końcową po lewej stronie tablicy rozdzielczej. Pociągnij pokrywę bezpośrednio z tablicy rozdzielczej, aby uzyskać dostęp do bezpieczników.

Chrysler LHS (1998-2004) - schematy bezpieczników i przekaźników



Chrysler LHS (1998-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Moduł sterujący układu napędowego, klaster, złącze łącza danych, przełącznik Autostick (300M/Intrepid)
2 10 Prawy reflektor (światła drogowe), moduł świateł do jazdy dziennej (z wyjątkiem eksportu), migacz reflektora (policja)
3 10 Lewy reflektor (światła drogowe), migacz reflektora (policja)
4 10 Radio
5 10 Przełącznik wycieraczek, migacz reflektorów (policja), moduł sterujący nadwozia
6 15 Zapalniczka, Przełącznik Zwolnienia Decklid (Policja)
7 20 Klaster, przełącznik ściemniania reflektorów, przekaźnik świateł postojowych (przednia lampa postojowa/kierunkowskaz, przednia lampa obrysowa boczna (Concorde/LHS), moduł sterowania nadwozia, lampa rejestracyjna, lampa tylna/stop lub lampa tylna lub lampa tylna/kierunkowskaz)
8 10 Moduł sterowania poduszką powietrzną
9 10 Migacz kombinowany (kierunkowskaz)
10 15 2001-2004: Prawy reflektor (światła mijania)
10 1999-2001: Prawy reflektor (światła mijania)
11 20 Przełącznik ściemniania reflektorów
12 15 2001-2004: Lewy reflektor (światła mijania), moduł świateł do jazdy dziennej (z wyjątkiem eksportu)
10 1999-2001: Lewy reflektor (światła mijania), moduł świateł do jazdy dziennej (z wyjątkiem eksportu)
13 10 Przekaźnik pompy paliwa, moduł sterujący układu napędowego
14 10 Klaster, cewka elektromagnetyczna blokady zmiany biegów hamulca, moduł immobilizera kluczyka strażniczego, system informacji o podróży, automatyczne lusterko dzienne/nocne, moduł sterujący szyberdachu, moduł sterujący nadwozia, przełącznik zasilania lusterka, przełącznik podgrzewanego siedzenia kierowcy / pasażera
15 10 Moduł świateł do jazdy dziennej (z wyjątkiem eksportu)
16 20 Przełącznik reflektorów, przekaźnik przednich świateł przeciwmgielnych, moduł sterujący nadwozia
17 10 Czujnik zasięgu skrzyni biegów, ABS, głowica ręcznej/automatycznej kontroli temperatury, moduł świateł do jazdy dziennej (z wyjątkiem eksportu)
18 20 Przekaźnik klaksonu, złącze łącza danych, wzmacniacz mocy
19 15 2001-2004: Lampa schowka, lampa bagażnika, moduł sterowania nadwozia, oświetlenie pomocnicze (policja), przełącznik blokady cylindra kierowcy, przełącznik lusterka zasilania, przełącznik blokady drzwi zasilania kierowcy, klaster, zegar analogowy, głowica automatycznej regulacji temperatury, czujnik słońca/VTSS LED, radio, moduł immobilizera kluczyka strażniczego, przełącznik zwalniania pokładu (policja), lewa/prawa lampka próżności wizjera, górna mapa/lampka grzecznościowa, lampka do czytania/uprzejmości, górny system informacji o podróżowaniu, przełącznik szyby pasażera, lampka grzecznościowa w drzwiach
10 1999-2001: Lampa schowka, lampa bagażnika, moduł sterowania nadwozia, oświetlenie pomocnicze (policja), przełącznik blokady cylindra kierowcy, przełącznik zasilania lusterek, przełącznik blokady drzwi zasilania kierowcy, klaster, zegar analogowy, głowica automatycznej regulacji temperatury, czujnik słońca/VTSS LED, radio, moduł immobilizera kluczyka strażniczego, przełącznik zwalniania pokładu (policja), lewa/prawa lampka próżności wizjera, górna mapa/lampka grzecznościowa, lampka do czytania/uprzejmości, górny system informacji o podróżowaniu, przełącznik szyby pasażera, lampka grzecznościowa w drzwiach
20 20 Wyłącznik lampy stopu
21 10 Przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik wentylatora chłodnicy (wysoka prędkość), przekaźnik wentylatora chłodnicy (niska prędkość)
22 10 Moduł sterujący poduszek powietrznych, moduł sterujący poduszki powietrznej z lewej/prawej strony uderzeniowej
23 30 Moduł mocy silnika dmuchawy (ATC), blok rezystora silnika dmuchawy (MTC)
Wyłącznik obwodu
CB1 20 Przełącznik okna zasilania kierowcy
CB2 20 Przełącznik zasilania fotela kierowcy/pasażera, podgrzewany fotel /moduł lusterka, przekaźnik blokady drzwi, przekaźnik odblokowania drzwi, przekaźnik odblokowania drzwi kierowcy
Przekaźnik
R1 Lampa parkowa
R2 Reflektor (światła drogowe)
R3 Reflektor (światła mijania)
R4 Przednia lampa przeciwmgielna
R5 Klakson
R6 Odblokowanie drzwi
R7 Zamek od drzwi
R8 Odblokowanie drzwi kierowcy
R9 Zapasowy
R10 Moduł świateł do jazdy dziennej
Zobacz także:  Chrysler Voyager (2001-2007) - schematy bezpieczników i przekaźników

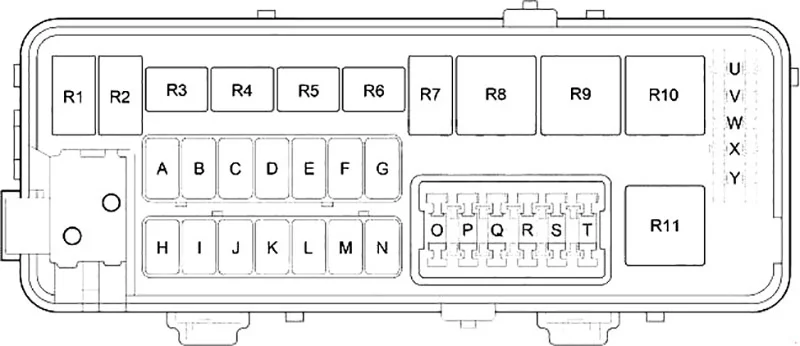

Schemat skrzynki bezpieczników w komorze silnika

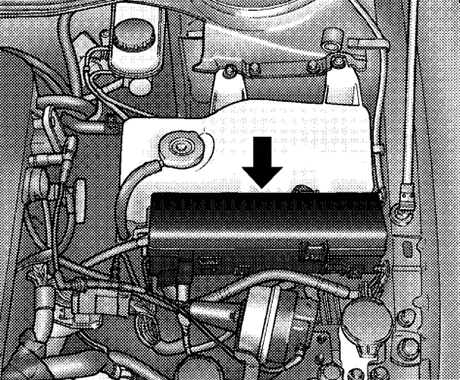

Centrum dystrybucji zasilania znajduje się w komorze silnika.

Chrysler LHS (1998-2004) - schematy bezpieczników i przekaźników

Chrysler LHS (1998-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 50 Przekaźnik odmgławiacza tylnej szyby, moduł sterowania nadwozia, ręczna głowica regulacji temperatury
B 40 2001-2004: Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora chłodnicy (wysoka prędkość)
30 1999-2001: Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora chłodnicy (wysoka prędkość)
C 30 Przekaźnik świateł drogowych (bezpieczniki: „2”, „3”), bezpieczniki: „15”, „16”
D 40 Przekaźnik świateł mijania (bezpieczniki: „10”, „11”, „12”), „CB2”, przekaźnik blokady drzwi, przekaźnik odblokowania drzwi, przekaźnik odblokowania drzwi kierowcy
E 40 Przekaźnik wentylatora chłodnicy (niska prędkość)
F 30 LHS, 300M (2001-2004): Bezpiecznik „Y”, „X”
20 Zapasowy przekaźnik
50 Policja: Bezpiecznik: „U”, „X”, „Y”
G 40 Przekaźnik rozrusznika, przekaźnik pompy paliwa, stacyjka (bezpieczniki: „1”, „4”, „5”, „6”, „13”, „14”, „21”, „22”, „V”)
H 30 ABS
I 30 Bezpiecznik: „19”, „20”
J 40 Stacyjka (Bezpieczniki: „8”, „9”, „17”, „23”, „CB1”)
K 40 ABS
L 40 Bezpiecznik: „7”, „18”
M 40 Przekaźnik włączania/wyłączania wycieraczek przednich, przekaźnik wysokiego/niskiego stanu wycieraczek, moduł sterujący nadwozia
N 30 Przekaźnik automatycznego wyłączania, moduł sterujący układu napędowego
O 20 Migacz kombinowany (zagrożenie)
P 30 Eksport: przekaźnik spryskiwaczy reflektorów, moduł sterujący nadwozia
30 Policja: akcesoria policyjne
Q 20 Przekaźnik kontroli skrzyni biegów
R 20 Eksport: tylny przekaźnik świateł przeciwmgielnych
30 Policja: akcesoria policyjne
S 20 Wtryskiwacz paliwa, cewka zapłonowa, kondensator, elektromagnes zaworu krótkiego biegu (3,5 l), zawór dostrajania kolektora
T 20 Moduł sterujący układu napędowego
U 20 Policja: akcesoria policyjne
V 10 Przekaźnik rozrusznika, moduł sterujący układu napędowego
W 10 Przekaźnik automatycznego wyłączania
X 20 LHS, 300M: Zapasowy przekaźnik
20 Policja: Lampa punktowa nr 1
Y 15 LHS, 300M: Gniazdo zasilania
20 Policja: lampa punktowa nr 2, lampa pod maską
Przekaźnik
R1 Pompa paliwowa
R2 Wł./Wył. wycieraczki przedniej
R3 Kontrola skrzyni biegów
R4 Rozrusznik
R5 Eksport: tylna lampa przeciwmgielna
R6 Sprzęgło sprężarki klimatyzacji
R7 Wycieraczka przednia Wysoka/Niska
R8 Eksport: Spryskiwacz reflektorów
R9 Wentylator chłodnicy (niska prędkość)
R10 Automatyczne wyłączanie
R11 Wentylator chłodnicy (duża prędkość)
