Chrysler PT Cruiser (2001-2005) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera PT Cruiser 9-5 z lat: 2001, 2002, 2003, 2004, 2005. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą […]

10/13/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera PT Cruiser 9-5 z lat: 2001, 2002, 2003, 2004, 2005.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

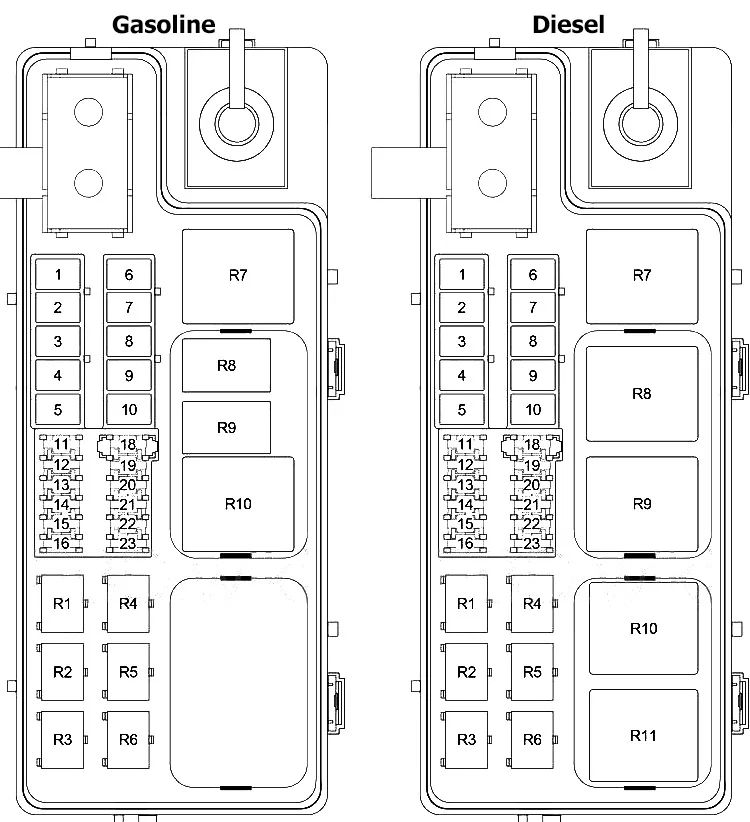

Schemat skrzynki bezpieczników komory silnika

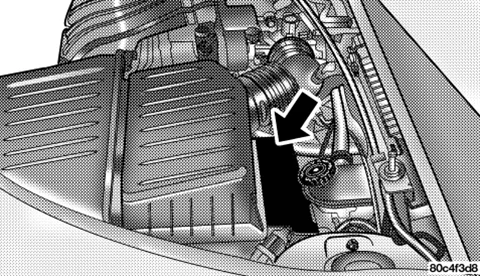

Power Distribution Center znajduje się w komorze silnika; obok filtra filtra powietrza. Etykieta identyfikująca komponenty i obwody znajduje się na spodzie pokrywy.

Chrysler PT Cruiser (2001-2005) - schematy bezpieczników i przekaźników



Chrysler PT Cruiser (2001-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Przekaźnik rozrusznika, wyłącznik zapłonu (moduł sterowania skrzynią biegów, moduł sterowania zespołem napędowym (benzyna), moduł sterowania silnikiem (olej napędowy), bezpiecznik (przedział pasażerski): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „16”)
2 40 ABS
3 40 Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „CB2”)
4 40 ’01: Przekaźnik podgrzewanego siedzenia (bezpiecznik (kabina pasażerska): „4”, „17”)
20 Olej napędowy (’?): Przekaźnik podgrzewanego siedzenia (bezpiecznik (kabina pasażerska): „4”, „17”)
30 Benzyna (’?): Przekaźnik podgrzewanego siedzenia (bezpiecznik (przedział pasażerski): „4”, „17”)
5 40 z wyjątkiem 2.4 Turbo: Przekaźnik wentylatora chłodnicy (wysoka prędkość), przekaźnik wentylatora chłodnicy (niska prędkość)
40 2.4 Turbo: Przekaźnik wentylatora chłodnicy (niska prędkość).
6 20 ’01: Przełącznik fotela elektrycznego
50 2.4 Turbo: Wentylator chłodnicy (wysoka prędkość), przekaźnik
7 20 ’01: ABS
30 ’?: ABS
8 40 Odmgławiacz tylnej szyby, (bezpiecznik (kabina pasażerska): „18”)
9 40 Olej napędowy (’?): Przekaźnik nagrzewnicy kabiny nr 1
10 40 Bezpiecznik (przedział pasażerski): „1”, „2”, „3”, „CB1”
11 10 Przekaźnik sprzęgła sprężarki klimatyzacji
12 15 Przełącznik światła stopu, ABS, światło stopu, środkowe, wysoko zamontowane światło stopu, moduł sterujący układu napędowego (benzyna), moduł sterujący silnika (olej napędowy)
13 20 Benzyna: Przekaźnik automatycznego wyłączania (czujnik tlenu, generator, cewka zapłonowa, tłumik hałasu, wtryskiwacz paliwa, elektrozawór udarowy (2,4 turbo), silnik wentylatora chłodnicy (2,4 turbo)), przekaźnik pompy paliwa, złącze łącza danych, moduł sterujący układu napędowego
20 Olej napędowy: przekaźnik automatycznego wyłączania (przekaźnik nagrzewnicy kabiny nr 1, przekaźnik nagrzewnicy kabiny nr 2, przekaźnik świec żarowych, przekaźnik podgrzewacza paliwa, przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik wentylatora chłodnicy (wysokiej prędkości), elektromagnes wirowy, elektrozawór przepustnicy spalin, paliwo Przekaźnik pompy, przekaźnik wentylatora chłodnicy (niska prędkość) Elektromagnes EGR, generator, czujnik położenia wałka rozrządu, czujnik masowego przepływu powietrza, elektromagnes ciśnienia paliwa), złącze łącza danych, moduł sterujący silnika
14 15 Przekaźnik klaksonu
15 20 Przekaźnik sterowania skrzynią biegów, moduł sterowania skrzynią biegów, zespół elektromagnesu skrzyni biegów/przełącznika ciśnienia
16 15 ’?: Lewe/prawe światło drogowe
17
18 15 ’01: Radio, lampki mapy/do czytania, lampa kopułkowa, czujnik wtargnięcia, moduł konsoli górnej, lewa/prawa lampka toaletki, lampa ładunkowa, zestaw wskaźników, moduł immobilizera Sentry Key, przełącznik zasilania lusterka, syrena, zdalny moduł dostępu bezkluczykowego
20 ’?: Syrena, radio, bezpiecznik (przedział pasażerski): „13”
19 15 Przełącznik wielofunkcyjny
20 20 Wyłącznik zapłonu, zapalniczka, przednie gniazdo zasilania, tylne gniazdo zasilania
21 15 Olej napędowy (’?): Przekaźnik pompy paliwa (podgrzewacz PCV, przekaźnik podgrzewacza paliwa, moduł pompy paliwa)
22 20 Przełącznik reflektorów (światło przeciwmgielne, zestaw wskaźników)
23
Przekaźnik
R1 Klakson
R2 Pompa paliwowa
R3 Automatyczne wyłączanie
R4 Rozrusznik
R5 Sprzęgło sprężarki klimatyzacji
R6 z wyjątkiem 2.4 Turbo: Wentylator chłodnicy (wysoka prędkość)
R7 Wentylator chłodnicy (niska prędkość)
R8 Benzyna: kontrola skrzyni biegów
Olej napędowy: ogrzewanie kabiny (nr 2)
R9 Benzyna: –
Olej napędowy: ogrzewanie kabiny (nr 1)
R10 Benzyna: –
Olej napędowy: świeca żarowa
2.4 Turbo: Wentylator chłodnicy (wysoka prędkość) (Rys. dla oleju napędowego)
R11 Olej napędowy: podgrzewacz paliwa
Zobacz także:  Chrysler Concorde (1998-2004) - schematy bezpieczników i przekaźników



Schemat skrzynki bezpieczników w przedziale pasażerskim

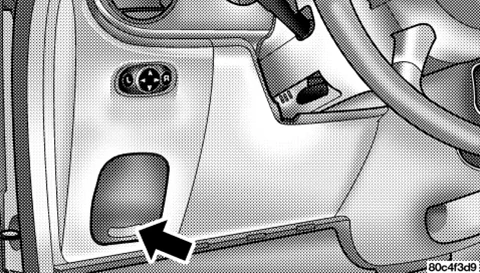

Panel dostępu do bezpieczników znajduje się po lewej stronie tablicy rozdzielczej obok kolumny kierownicy. Aby zdjąć panel, wyciągnij go, jak pokazano. Etykieta identyfikująca komponenty i obwody znajduje się po wewnętrznej stronie pokrywy.

Chrysler PT Cruiser (2001-2005) - schematy bezpieczników i przekaźników



Chrysler PT Cruiser (2001-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 ’01: Moduł zdalnego dostępu bezkluczykowego (radio, zestaw wskaźników, przełącznik zamka drzwi, lampa tylna/stop, przełącznik zasilania lusterka, lewy/prawy moduł Lavalier, przednia lampka kierunkowskazu parkowania/kierunkowskazu, przełącznik wielofunkcyjny, tylna lampka kierunkowskazu, licencja Lampa)
25 „?: Przełącznik reflektora głównego, przekaźnik reflektora, moduł zdalnego dostępu bezkluczykowego, zestaw wskaźników, bezpiecznik (kabina pasażerska): „8”, „19”, „20”, bezpiecznik (komora silnika): „16”
2 15 Przełącznik reflektora głównego (zestaw wskaźników, przełącznik zamka drzwi, lampa miejska, przednia lampka kierunkowskazu parkowania/kierunkowskazu, lampa tylna/stopu, lampka rejestracyjna, moduł zdalnego dostępu bezkluczykowego, przełącznik zasilania lusterka)
3 20 Moduł zdalnego dostępu bezkluczykowego (radio, zestaw wskaźników, przełącznik zamka drzwi, lampa tylna/stop, przełącznik zasilania lusterka, lewy/prawy moduł Lavalier, przedni kierunkowskaz/parking, przełącznik wielofunkcyjny, tylny kierunkowskaz, lampka rejestracyjna)
4 20 01: Przełącznik podgrzewanego siedzenia kierowcy, moduł podgrzewanego siedzenia kierowcy
20 ’?: Przełącznik fotela elektrycznego
5 10 Kontroler bezpieczeństwa pasażerów (moduł sterujący poduszką powietrzną)
6 10 Przekaźnik siedzenia na głowę, włącznik lampy cofania (ręczna skrzynia biegów), czujnik zasięgu skrzyni biegów (automatyczna skrzynia biegów), przełącznik odmgławiacza tylnej szyby
7 25 Silnik dmuchawy
8 15 ’01: Przełącznik reflektorów (zestaw wskaźników, przednie światło przeciwmgielne), przekaźnik reflektorów (lewy/prawy reflektor świateł drogowych)
15 ’?: Przełącznik reflektorów (zestaw wskaźników, przednie światło przeciwmgielne)
9 10 Kontroler zabezpieczenia pasażera (moduł sterujący poduszką powietrzną), moduł sterujący lewą/prawą boczną poduszką powietrzną
10 10 Zestaw wskaźników, moduł zdalnego dostępu bezkluczykowego, moduł immobilizera Sentry Key
11 10 Moduł sterujący układu napędowego (benzyna), przekaźnik pompy paliwa (benzyna), ABS, moduł sterujący silnika (Diesel), elektrozawór EVAP/przedmuchu (1,6 l), elektromagnes ciśnienia wlotu przepustnicy (2,4 l turbo)
12 10 Pompa wykrywania nieszczelności, przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik wentylatora chłodnicy (wysoka prędkość) (z wyjątkiem 2,4 l Turbo), przekaźnik wentylatora chłodnicy (niska prędkość) (z wyjątkiem 2,4 l Turbo), elektromagnes blokady zmiany biegów hamulca (automatyczna skrzynia biegów), sterowanie skrzynią biegów Moduł (automatyczna skrzynia biegów)
13 10 ’01: Radio
10 ’?: Lampa kopułkowa, czujnik wtargnięcia, moduł konsoli górnej, lewa/prawa lampka toaletki, lampka bagażnika, zestaw wskaźników, moduł immobilizera Sentry Key, przełącznik zasilania lusterka, moduł zdalnego dostępu bezkluczykowego
14 20 ’01: Moduł elektrycznego szyberdachu, moduł konsoli sufitowej
20 ’?: Radio, lampki do czytania/mapy, moduł elektrycznego szyberdachu, moduł konsoli sufitowej, antena, lusterko wsteczne, moduł głośnomówiący, radio satelitarne
20 Kabriolet: radio, moduł kompasu/lusterka temperatury, moduł regulatora szyby kierowcy/pasażera
15 20 Silnik wycieraczki przedniej, włącznik wycieraczki tylnej, silnik wycieraczki tylnej, włącznik wielofunkcyjny, włącznik wycieraczki przedniej/spryskiwacza
16 10 ’?: Przełącznik Autostick, moduł sterowania zespołem napędowym, zestaw wskaźników
17 20 01: Przełącznik podgrzewanego siedzenia pasażera, moduł podgrzewanego siedzenia pasażera
15 ’?: Przekaźnik podgrzewanego siedzenia (przełącznik podgrzewanego siedzenia kierowcy/pasażera, moduł podgrzewanego siedzenia)
18 10 Podgrzewane lusterko
19 10 Prawe światło mijania
20 10 Lewy reflektor świateł mijania, przełącznik poziomowania reflektorów, lewy/prawy moduł Lavalier
Wyłącznik obwodu
CB1 25 ’01: Przełącznik reflektorów
CB2 20 Przełącznik przedniej szyby
20 Kabriolet: moduł regulatora szyby kierowcy/pasażera
Przekaźnik
R1 LHD: Reflektor
RHD: Podgrzewane siedzenie
R2 LHD: Podgrzewane siedzenie
RHD: Reflektor
R3  –
