W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Spark M300 z lat: 2010, 2011, 2012, 2013, 2014, 2015.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

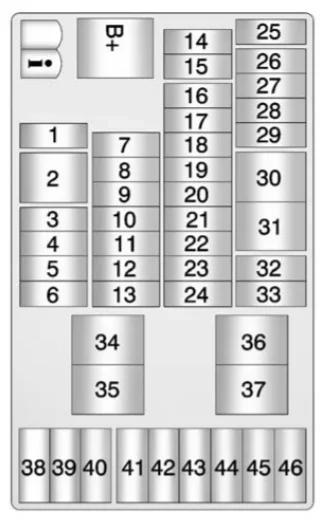

Skrzynka bezpieczników tablicy rozdzielczej
Znajduje się w tablicy rozdzielczej, pod pokrywą po lewej stronie kierownicy.
| Numer | Opis |
|---|---|
| 1 | Nieużywany |
| 2 | Nieużywany |
| 3 | Przełącznik nagrzewnicy, wentylacji i klimatyzacji |
| 4 | Podgrzewane siedzenie |
| 5 | Nieużywany |
| 6 | Dmuchacz |
| 7 | Moduł sterowania nadwozia 4 |
| 8 | Moduł sterowania nadwozia 5 |
| 9 | Moduł sterowania nadwozia 7 |
| 10 | Klaster instrumentów |
| 11 | Nieużywany |
| 12 | Moc poduszki powietrznej |
| 13 | Radio |
| 14 | Przełącz podświetlenie |
| 15 | Asystent parkowania tyłem |
| 16 | Moduł sterowania nadwozia 1 |
| 17 | Moduł sterowania nadwozia 2 |
| 18 | Moduł sterowania nadwozia 3 |
| 19 | Moduł sterowania nadwozia 6 |
| 20 | Moduł sterowania nadwozia 8 |
| 21 | Ogrzewanie, wentylacja i klimatyzacja |
| 22 | Złącze łącza danych |
| 23 | Dyskretny logiczny czujnik zapłonu |
| 24 | Zewnętrzne lusterko wsteczne |
| 25 | Zapasowy bezpiecznik |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | Klaster instrumentów |
| 29 | Zapłon poduszki powietrznej |
| 30 | Tylne szyby |
| 31 | Okno przednie |
| 32 | Zapalniczka/dodatkowe gniazdo zasilania |
| 33 | Nieużywany |
| 34 | Uruchom przekaźnik |
| 35 | Przekaźnik trybu logicznego |
| 36 | Przekaźnik mocy akcesoriów/zachowanych akcesoriów |
| 37 | Nieużywany |
| 38 | Radio |
| 39 | Ogrzewanie, wentylacja i klimatyzacja |
| 40 | OnStar |
| 41 | Zapasowy bezpiecznik |
| 42 | Zapasowy bezpiecznik |
| 43 | Zapasowy bezpiecznik |
| 44 | Bezpiecznik zapłonowy |
| 45 | Zapasowy bezpiecznik |
| 46 | Zapasowy bezpiecznik |

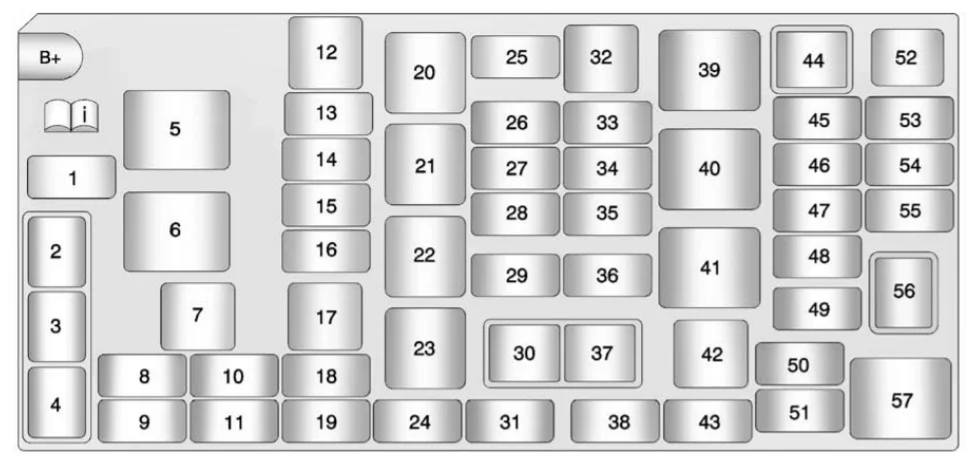

Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
|---|---|
| 1 | Spryskiwacz przedniej szyby |
| 2 | Przekaźnik spryskiwacza tylnej szyby |
| 3 | Przekaźnik spryskiwacza przedniej szyby |
| 4 | Przekaźnik klaksonowy |
| 5 | Przekaźnik wysokiego poziomu wentylatora |
| 6 | Przekaźnik niskiego poziomu wentylatora |
| 7 | Układ przeciwblokujący 1 |
| 8 | Klakson |
| 9 | Nieużywany |
| 10 | Nieużywany |
| 11 | Zapasowy bezpiecznik |
| 12 | Wentylator wysoki |
| 13 | Przednie światła przeciwmgielne |
| 14 | Lewe światła drogowe |
| 15 | Prawe światła drogowe |
| 16 | Niski poziom wentylatora |
| 17 | Układ przeciwblokujący 2 |
| 18 | Moduł kontroli transmisji |
| 19 | Zapasowy bezpiecznik |
| 20 | Przedni przekaźnik przeciwmgielny |
| 21 | Przekaźnik wysokiego poziomu reflektorów |
| 22 | Przekaźnik pompy paliwa |
| 23 | Przekaźnik modułu sterującego skrzynią biegów |
| 24 | Zapasowy bezpiecznik |
| 25 | Układ przeciwblokujący 3 |
| 26 | EMIS2 |
| 27 | Kanister |
| 28 | Pompa paliwowa |
| 29 | Przednia wycieraczka |
| 30 | Przekaźnik sterujący wycieraczek przednich |
| 31 | Zapasowy bezpiecznik |
| 32 | Rozrusznik |
| 33 | Zapłon |
| 34 | EMIS 1 |
| 35 | Nieużywany |
| 36 | Nieużywany |
| 37 | Przekaźnik prędkości wycieraczek przednich |
| 38 | Nieużywany |
| 39 | Uruchom przekaźnik |
| 40 | Przekaźnik silnika |
| 41 | Przekaźnik pracy/rozruchu |
| 42 | Wewnętrzne centrum elektryczne |
| 43 | Nieużywany |
| 44 | Przekaźnik klimatyzacji |
| 45 | Klimatyzacja |
| 46 | ECM/TCM 1 |
| 47 | ECM/TCM 2 |
| 48 | Przełącznik niskiego podciśnienia |
| 49 | Automatyczne wykrywanie obecności |
| 50 | Podgrzewanie lusterek |
| 51 | Tylne odmgławianie |
| 52 | Ściągacz bezpieczników |
| 53 | Cewka przekaźnika modułu sterującego skrzyni biegów |
| 54 | Wykrywanie napięcia |
| 55 | Tylna wycieraczka |
| 56 | Przekaźnik tylnej wycieraczki |
| 57 | Tylny przekaźnik odmgławiania |
Pomocniczy blok bezpieczników
| Numer | Opis |
|---|---|
| EVP RELAY | Przekaźnik elektrycznej pompy próżniowej |
| EVP MTR | Elektryczny silnik pompy próżniowej |
