Chevrolet Malibu (1997-2003) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Malibu z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników tablicy rozdzielczej nr 1 (po stronie kierowcy)

Znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną.

Chevrolet Malibu (1997-2003) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 25 wycieraczki, przełącznik wielofunkcyjny
2 10 Otwieranie bagażnika, zdalny dostęp bezkluczykowy
3 10 Kierunkowskaz
4 10 Lusterka elektryczne
5 10 Poduszka powietrzna (moduł wykrywania i diagnostyki (SDM))
6 10 Moduł kontroli nadwozia (BCM)
7 10 Moduł sterowania zespołem napędowym (PCM)
8 15 Blokada drzwi zasilania
9 10 Zestaw wskaźników tablicy rozdzielczej, moduł sterujący nadwozia
10 15 Światła stopu
11 10 Światła awaryjne
12 10 Klimatyzacja, klaster, złącze łącza danych
13 10 Radio
Przekaźnik
R1 Zwolnienie bagażnika
R2 Blokada drzwi zasilania (odblokowanie)
R3 Blokada drzwi zasilania (zamek)
R4 Odblokowanie drzwi kierowcy
Wyłącznik obwodu
CB1 Siedzenie elektryczne
Zobacz także:  Chevrolet Camaro (2010-2011) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników tablicy rozdzielczej nr 2 (po stronie pasażera)

Znajduje się na desce rozdzielczej po stronie pasażera, za osłoną.

Chevrolet Malibu (1997-2003) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 10 Lampy wewnętrzne (przyciemniane)
2 2 Przełącznik tempomatu
3 20 Kontrola klimatu
4 10 Moduł tempomatu, przełącznik hamulca, moduł kontroli nadwozia (BCM)
5 10 Światła przeciwmgielne
6 10 Lampy wewnętrzne (bez funkcji ściemniania)
7 10 Radio, Zegar
8 20 szyberdach
Przekaźnik
R1 Światła przeciwmgielne
Wyłącznik obwodu
CB1 Zasilanie okien

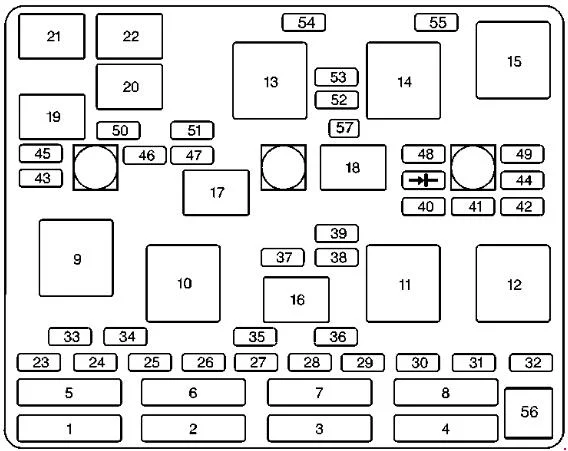

Skrzynka bezpieczników komory silnika

Znajduje się w komorze silnika, w pobliżu filtra powietrza.

Chevrolet Malibu (1997-2003) - schematy bezpieczników i przekaźników

Numer Opis
Bezpieczniki maks
1 Stacyjka
2 1997-1999: Fotele środkowe sterowane elektrycznie po lewej stronie, lusterka elektryczne, zamki drzwi, otwieranie bagażnika i zdalne sterowanie zamkiem

2000-2003: Prawe środkowe elektryczne światła przeciwmgielne, radio, moduł kontroli funkcji nadwozia, lampy wewnętrzne

3 1997-1999: Lewe centrum elektryczne — światła stopu, światła awaryjne, moduł kontroli funkcji nadwozia, zestaw wskaźników, system kontroli klimatu

2000-2003: Lewe centrum elektryczne — światła hamowania, światła awaryjne, moduł kontroli funkcji nadwozia, zestaw wskaźników, system kontroli klimatu

4 1997-1999: Prawe elektryczne środkowe światła przeciwmgielne, radio, moduł sterujący funkcji nadwozia, lampy wewnętrzne

2000-2003: Hamulce przeciwblokujące

5 Stacyjka
6 Nieużywany / POWIETRZE
7 1997-1999: Hamulce zapobiegające blokowaniu się kół

2000-2003: Lewe elektryczne fotele środkowe z elektrycznym zasilaniem, elektryczne lusterka, zamki drzwi, zwalnianie bagażnika i zdalne sterowanie zamkiem

8 1997-1999: Wentylatory chłodzące

2000-2003: Wentylatory chłodzące nr 1

Miniprzekaźniki
9 Odmgławianie tyłu
10 Nieużywany / POWIETRZE
11 Nieużywany
12 Wentylator chłodzący nr 1
13 Dmuchawa HVAC (klimatyzacja)
14 Wentylator chłodzący nr 2
15 Wentylator chłodzący
mikroprzekaźniki
16 Sprężarka klimatyzacji
17 Nieużywany
18 Pompa paliwowa
19 Automatyczne sterowanie oświetleniem
20 Automatyczne sterowanie oświetleniem
21 Klakson
22 Światła do jazdy dziennej (DRL)
Bezpieczniki mini
23 Zapasowy uchwyt bezpiecznika
24 Zapasowy uchwyt bezpiecznika
25 Zapasowy uchwyt bezpiecznika
26 Zapasowy uchwyt bezpiecznika
27 Zapasowy uchwyt bezpiecznika
28 Zapasowy uchwyt bezpiecznika
29 Zapasowy uchwyt bezpiecznika
30 Zapasowy uchwyt bezpiecznika
31 Zapasowy uchwyt bezpiecznika
32 Zapasowy uchwyt bezpiecznika
33 Odmgławianie tylnej szyby
34 Akcesoryjne gniazdka elektryczne, zapalniczka do cygar
35 1997-1999: Hamulce przeciwblokujące

2000-2003: Generator

36 1997-1999: Hamulce przeciwblokujące

2000-2003: Nieużywane

37 Sprężarka klimatyzacji, moduł kontroli funkcji nadwozia
38 Automatyczna skrzynia biegów
39 Moduł sterowania zespołem napędowym, zapłon
40 Hamulce przeciwblokujące (ABS)
41 System zapłonu
42 Lampy cofania, blokada zmiany biegów skrzyni biegów hamulca
43 Klakson
44 PCM
45 Światła postojowe
46 1997-2000: Tylne przeciwmgłowe, światła do jazdy dziennej, system kontroli klimatu

2001-2003: System kontroli klimatu

47 1997-2000: Moduł sterujący układu napędowego, recyrkulacja spalin, podgrzewany czujnik tlenu

2001-2003: Zawór oczyszczania kanistra, moduł sterujący układu napędowego, recyrkulacja spalin, podgrzewany czujnik tlenu

48 Pompa paliwa, wtryskiwacze
49 1997-1999: Generator

2000-2003: Nieużywany

50 Prawy reflektor
51 Lewy reflektor
52 Wentylator chłodzący
53 Dmuchawa HVAC (klimatyzacja)
54 Nieużywany
55 2000-2003: Uziemienie wentylatora chłodzącego nr 2
56 Wyciągacz bezpieczników
57 1997-1999: punkt testowy tachometru do testów diagnostycznych

2000-2003: nieużywany
