W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Lacetti z lat: 2004, 2005, 2006, 2007, 2008, 2009.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

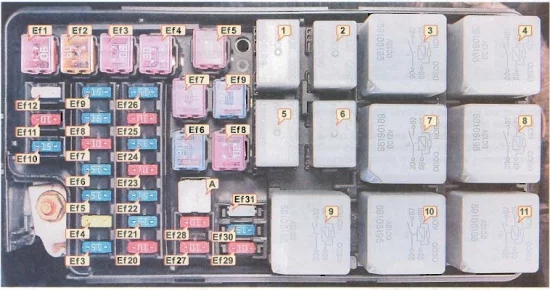

Główna skrzynka bezpieczników znajduje się po lewej stronie, pomiędzy akumulatorem a zbiornikiem wyrównawczym płynu chłodzącego.

Chevrolet Lacetti (2004-2009) - schematy bezpieczników i przekaźników

Wyłączniki automatyczne

Ef1 (30 A) – akumulator główny (obwody F13-F16, F21-F24) .

Ef2 (60 A) – ABS .
Zobacz F11.

Ef3 (30 A) – wentylator ogrzewania
Zobacz F7.

Ef4 (30 A) – zapłon (rozrusznik, łańcuchy F5-F8) .

Ef5 (30 A) – zapłon (obwody F1-F4, F9-F12, F17-F19) .

Ef6 (20 A) – wentylator układu chłodzenia (chłodnica) .

Ef7 (30 A) – ogrzewanie tylnej szyby.
Zobacz F6.

Ef8 (30 A) – wysoka prędkość wentylatora chłodzącego (chłodnicy) .
Zobacz Ef6.

Ef9 (20 A) – elektryczne szyby w prawych przednich i tylnych drzwiach .
Zobacz F6.

Ef10 (15 A) – elektroniczna jednostka sterująca (ECU), cewki zapłonowe, zawór EGR .

Zobacz także:  Chevrolet Camaro (2012-2015) - schematy bezpieczników i przekaźników

Ef11 (10 A) – główny obwód przekaźnika, moduł sterujący silnika (ECM) .

Ef12 (25 A) – reflektory, wymiary.

Ef13 (15 A) – światła hamowania.

Ef14 (20 A) – elektryczne szyby w drzwiach kierowcy.
Zobacz F6.

Ef15 (15 A) – światła drogowe w reflektorach.

Ef16 (15 A) – sygnał dźwiękowy, syrena, wyłącznik krańcowy maski.

Ef17 (10 A) – sprężarka klimatyzacji.
Zobacz F6.

Ef18 (15 A) – pompa paliwa.

Ef19 (15 A) – deska rozdzielcza, elektrycznie składane lusterka, lampki indywidualnego oświetlenia w kabinie, wspólne oświetlenie sufitowe w kabinie, oświetlenie w bagażniku, wyłącznik krańcowy położenia bagażnika .
Zobacz F4.

Ef20 (10 A) – lewy reflektor, światła mijania.

Ef21 (15 A) – elektroniczna jednostka sterująca (ECU), zawór upustowy adsorpcji, czujniki stężenia tlenu, czujnik fazy, wentylator układu chłodzenia (chłodnica) .

Ef22 (15 A) – pompa paliwa, wtryskiwacze, zawór EGR .

Ef23 (10 A) – żarówki boczne z lewej strony, lampka oświetlenia tablicy rejestracyjnej, sygnał ostrzegawczy .
Zobacz Ef12.

Ef24 (15 A) – światła przeciwmgielne.

Ef25 (10 A) – elektryczne lusterka boczne .
Zobacz F8.

Ef26 (15 A) – centralny zamek .

Ef27 (10 A) – prawy reflektor, światła mijania .
Zobacz Ef20.

Ef28 (10 A) – żarówki boczne z prawej strony, oświetlenie deski rozdzielczej i konsoli środkowej, oświetlenie radia, zegar .

Zobacz także:  Chevrolet Cavalier (1983-1994) - schematy bezpieczników i przekaźników

Ef29 (10 A) – rezerwa;
Ef30 (15 A) – rezerwa;
Ef31 (25 A) – rezerwa.



Przekaźniki

  • 1 – przekaźnik podświetlenia deski rozdzielczej i konsoli środkowej .
  • 2 – przekaźnik klaksonu .
    Zobacz Ef16.
  • 3 – główny przekaźnik zapłonu .
    Sprawdź bezpiecznik Ef5.
  • 4 – przekaźnik reflektorów w reflektorach .
  • 5 – przekaźnik świateł przeciwmgłowych .
    Zobacz Ef24.
  • 6 – sprzęgło sprężarki klimatyzacji .
    Zobacz F6.
  • 7 – pompa paliwa, cewki zapłonowe .
    Zobacz Ef18.
  • 8 – elektryczne szyby .
  • 9 – niska prędkość wentylatora (chłodnicy) układu chłodzenia .
    Zobacz Ef6.
  • 10 – ogrzewanie tylnej szyby .
    Zobacz F6.
  • 11 – wysoka prędkość wentylatora (chłodnicy) układu chłodzenia .
    Zobacz Ef6.

Przedział pasażerski

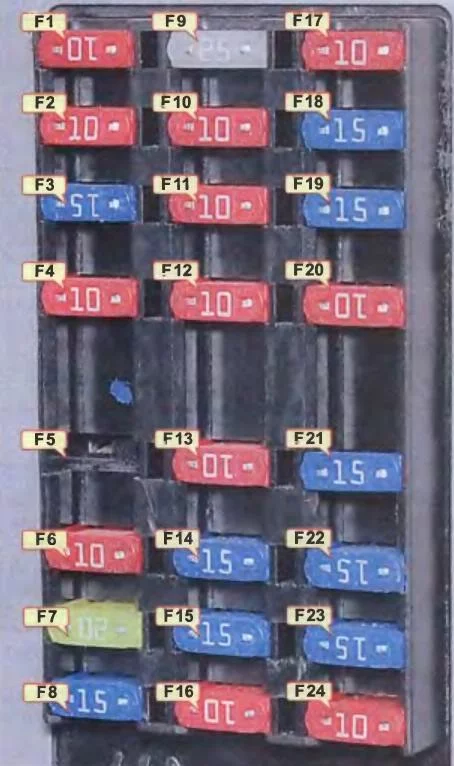

Skrzynka bezpiecznikowa

Znajduje się po lewej stronie na końcu deski rozdzielczej.

Chevrolet Lacetti (2004-2009) - schematy bezpieczników i przekaźników

Opis

F1 10A – Elektroniczna centralka poduszek powietrznych
F2 10A – Elektroniczna jednostka sterująca silnika, elektroniczna jednostka sterująca automatycznej skrzyni biegów*, prądnica, czujnik prędkości pojazdu
F3 15A – Wyłącznik awaryjny, kierunkowskazy
F4 10А – Tablica przyrządów, elektroniczny zespół automatycznego włączania świateł mijania*, sygnalizator dźwiękowy, włącznik sygnału hamowania, elektroniczny sterownik przekładni kierowniczej ze zmiennym wysiłkiem*, włącznik klimatyzacji*
F5 Rezerwowy
F6 10А – Przekaźnik włączania sprężarki klimatyzacji, przekaźnik włączania ogrzewania tylnej szyby, przekaźnik włączania szyb elektrycznych, przekaźnik włączania reflektorów
F7 20А – Przekaźnik włączania wentylatora klimatyzacji elektrycznej, wyłącznik klimatyzatora, system klimatyzacji *
F8 15A – Przełącznik lusterek elektrycznych, lusterka składane elektrycznie*, szyberdach elektryczny*
F9 25А – Motoreduktor wycieraczek, przełącznik trybu wycieraczek
F10 10А – Zestaw głośnomówiący
F11 10A – jednostka sterująca ABS. Jednostka wykonawcza ABS
F12 10А – Immobilizer, elektroniczna centralka alarmowa przeciwkradzieżowa, czujnik deszczu
F13 10A Sterownik automatycznej skrzyni biegów *
F14 15A – Przełącznik alarmu
F15 15A – Elektroniczna centralka alarmowa antykradzieżowa
F 16 10A – Złącze diagnostyczne
F17 10A – System audio, zegar
F18 15А – Dodatkowe gniazdo
F19 15A – Bezpiecznik zapalniczki
F20 10A – Włącznik świateł cofania, wybór trybu automatycznej skrzyni biegów *
F21 15А – Przekaźnik włączania tylnych świateł przeciwmgielnych, przekaźnik urządzeń oświetleniowych i elementów sterujących, oświetlenie boczne
F22 15A – Zegar, klimatyzacja*, włącznik klimatyzacji*
F23 15A – system audio
F24 10А – Immobilizer
Zobacz także:  Chevrolet Impala (2014-2016) - schematy bezpieczników i przekaźników



Przekaźnik

Montowane są na specjalnym wsporniku znajdującym się pod deską rozdzielczą w pobliżu pedałów. Dostęp do nich jest niezwykle trudny. Najpierw musisz otworzyć pudełko na drobiazgi i odkręcić dwie śruby śrubokrętem.

Chevrolet Lacetti (2004-2009) - schematy bezpieczników i przekaźników

Następnie pokonując opór trzech klipsów, zdejmujemy dolną okładzinę z deski rozdzielczej, zwalniamy ją z napędu zamka maski i całkowicie ją wyjmujemy.

Chevrolet Lacetti (2004-2009) - schematy bezpieczników i przekaźników

W przestrzeni, która się otworzy, musisz znaleźć żądany wspornik.

Chevrolet Lacetti (2004-2009) - schematy bezpieczników i przekaźników

Opis

  1. jednostka sterująca systemem ochrony akumulatora;
  2. przerywacz kierunkowskazów;
  3. przekaźnik do włączania światła przeciwmgielnego w tylnych światłach;
  4. przekaźnik blokujący rozrusznik (dla pojazdów z automatyczną skrzynią biegów).
