Chevrolet Impala (2000-2005) – schematy bezpieczników i przekaźników

Chevrolet Impala (2000-2005) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Impala z lat: 2000, 2001, 2002, 2003, 2004, 2005.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

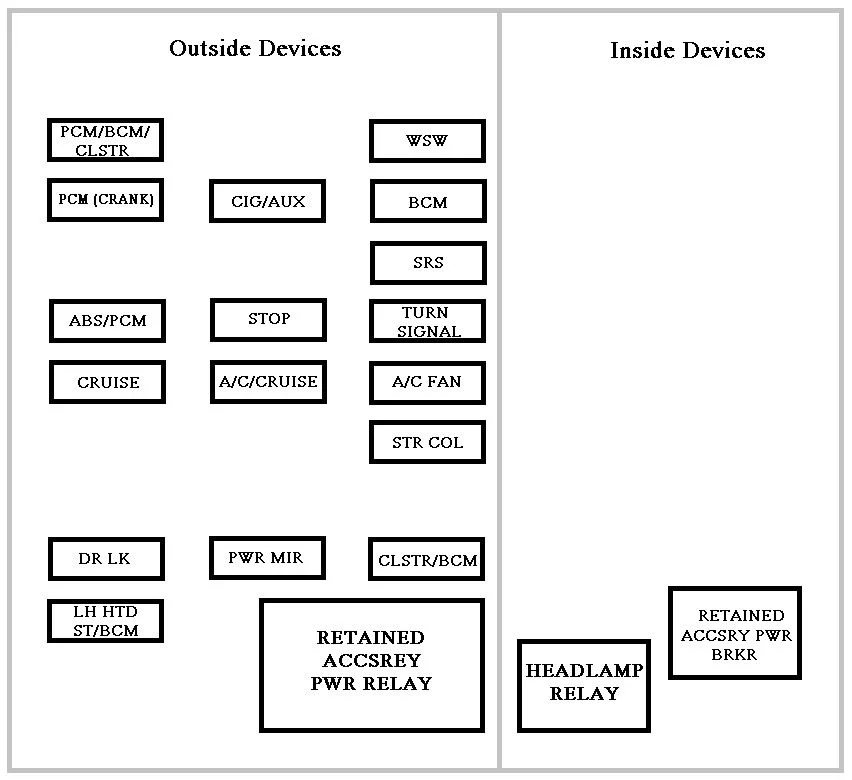

Skrzynka bezpieczników tablicy rozdzielczej nr 1 (po stronie kierowcy)

Znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną.

Chevrolet Impala (2000-2005) - schematy bezpieczników i przekaźników

Nazwa Opis
PCM/BCM/CLSTR Moduł sterujący układu napędowego, moduł sterujący nadwozia, klaster (zapłon 0)
WSW Wycieraczki szyby przedniej, spryskiwacz szyby przedniej
PCM (CRANK) Moduł sterowania zespołem napędowym (korba)
CIG/AUX Urządzenie przystosowane (akcesoria)
BCM Moduł kontroli nadwozia (akcesoria)
SRS Dodatkowy system ograniczający
ABS/PCM Układ przeciwblokujący, moduł sterowania zespołem napędowym, przełącznik hamulca, przekaźnik korby, elektrozawór odpowietrzający pochłaniacza (praca, korba)
STOP Światła hamowania, moduł sterujący nadwozia (praca, korba)
TURN SIGNAL Migacze kierunkowskazów
CRUISE Elementy sterujące kolumny kierownicy tempomatu
A/C CRUISE Silniki i moduł drzwi temperatury HVAC, moduł tempomatu
A/C FAN Dmuchawa HVAC
STR COL Oświetlenie kierownicy
DR LK Moduł sterujący nadwozia, elementy sterujące zamka drzwi
PWR MIR Lusterka elektryczne
CLSTR/BCM Klaster, moduł sterujący nadwozia, złącze łącza danych (akumulator)
LH HTD ST/BCM Podgrzewane siedzenie kierowcy, moduł sterujący nadwozia, obciążenia sterowane bateryjnie
Przekaźniki
RETAINED ACCESSORY PWR RELAY Zachowany przekaźnik mocy akcesoriów
HEADLAMP RELAY Przekaźnik reflektorów
RETAINED ACCESSORY PWR BRKR Okno elektryczne, Wybijak szyberdachu
Zobacz także:  Chevrolet Express (2010-2022) - schematy bezpieczników i przekaźników

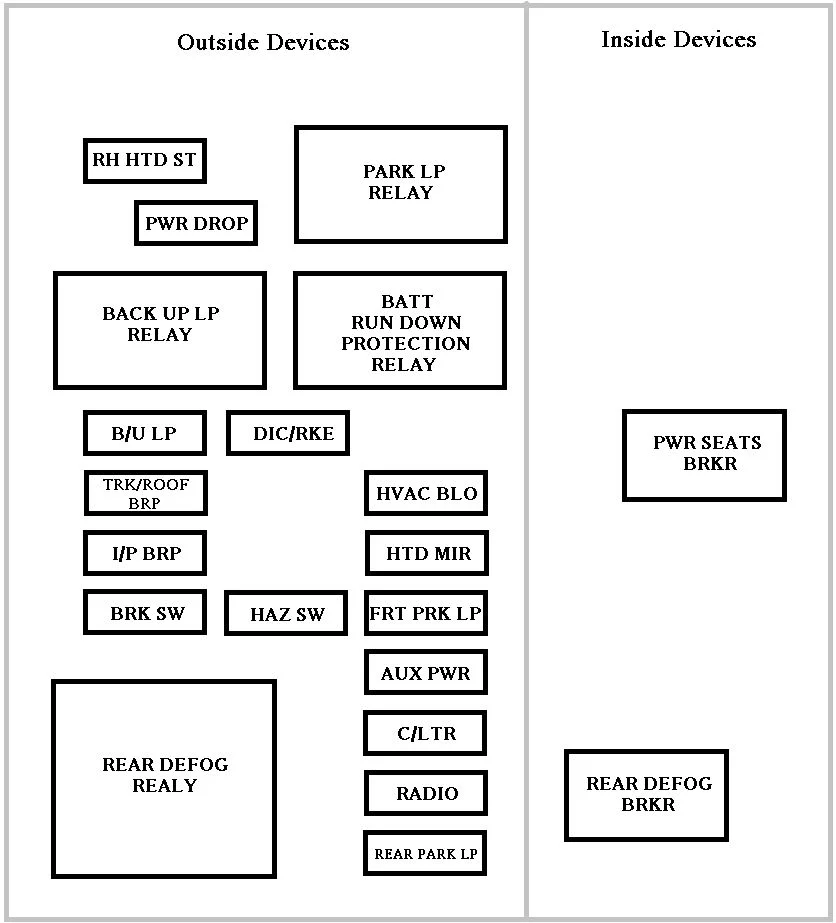

Skrzynka bezpieczników tablicy rozdzielczej nr 2 (po stronie pasażera)

Znajduje się na desce rozdzielczej po stronie pasażera, za osłoną.

Chevrolet Impala (2000-2005) - schematy bezpieczników i przekaźników

Nazwa Opis
RH HTD ST Podgrzewane siedzenie pasażera
PWR DROP Urządzenie przystosowane
B/U LP Lampy zapasowe
DIC/RKE Centrum informacyjne kierowcy, zdalny dostęp bezkluczykowy, HVAC
TRK/ROOF BRP Lampy bagażnika, lampy podsufitki
HVAC BLO Przekaźnik dmuchawy HVAC
I/P BRP Lampki w desce rozdzielczej na nogi, lampki w schowku na rękawiczki
HTD MIR Podgrzewane lusterka
BRK SW Przełącznik hamulca
HAZ SW Przełącznik świateł awaryjnych
FRT PRK LP Przednie światła postojowe
AUX PWR Pomocnicze gniazdo zasilania (akumulator)
C/LTR Zapalniczka
RADIO Radio, wzmacniacz radiowy
REAR PARK LP Tylne światła postojowe, oświetlenie oprzyrządowania
Wyłączniki automatyczne
POWER SEATS BRKR Wyłącznik automatyczny fotela
REAR DEFOG BRKR Tylny wyłącznik przeciwmgłowy
Przekaźniki
PARK LP RELAY Przekaźnik świateł postojowych
BACKUP LP RELAY Przekaźnik lamp zapasowych
BATT RUN DOWN PROTECTION RELAY Przekaźnik zabezpieczający przed wyczerpaniem akumulatora
REAR DEFOG RELAY Przekaźnik odmgławiacza tylnego, przekaźnik podgrzewanego lusterka
Zobacz także:  Chevrolet Camaro (2010-2011) - schematy bezpieczników i przekaźników

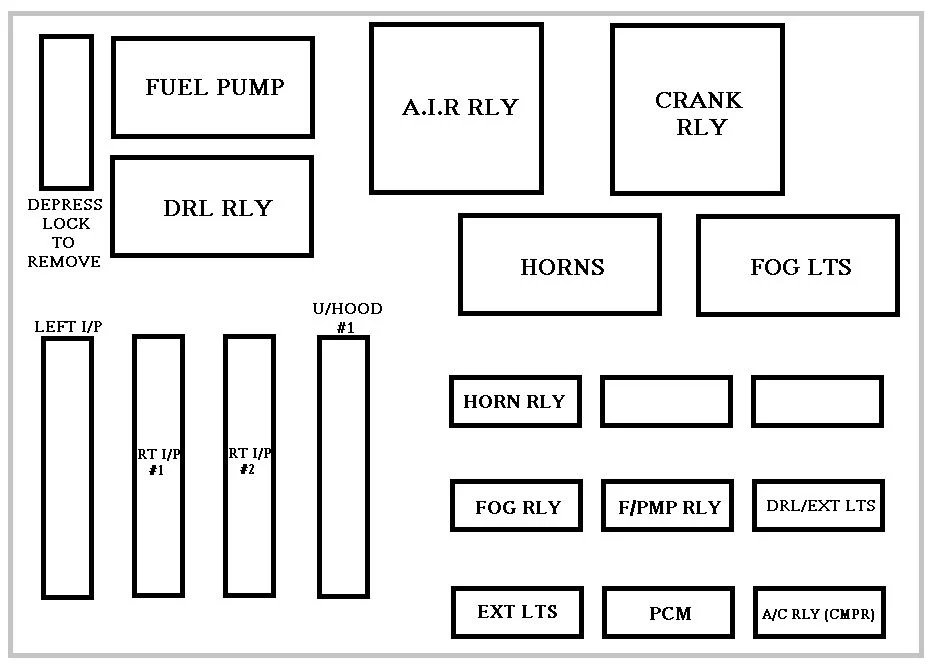

Skrzynki bezpieczników komory silnika

W komorze silnika po stronie pasażera znajdują się dwa bloki bezpieczników.

Chevrolet Impala (2000-2005) - schematy bezpieczników i przekaźników

Nazwa Opis
HORN RLY Przekaźnik klaksonu
FOG RLY Przekaźnik świateł przeciwmgielnych
F/PMP RLY Przekaźnik pompy paliwa
DRL/EXIT LTS Niskie (lewe przednie) i wysokie (lewe przednie) reflektory
EXT LTS Niskie (prawe przednie) i wysokie (prawe przednie) reflektory
PCM Bateria PCM
A/C RLY (CMPR) Przekaźnik i generator sprężarki HVAC
Bezpieczniki Maxi
LEFT I/P Centrum elektryczne z lewą szyną (akumulator)
RT I/P #1 Centrum elektryczne z prawą szyną (akumulator)
RT I/P #2 Centrum elektryczne z prawą szyną (akumulator)
Przekaźniki
FUEL PUMP Pompa paliwowa
DRL RELAY Światła do jazdy dziennej
A.I.R. RELAY Przekaźnik reakcji indukcji powietrza
CRANK RLY Przekaźnik rozrusznika (korby).
HORNS Klakson
FOG LTS Światła przeciwmgielne
Zobacz także:  Chevrolet Colorado (2017) - schematy bezpieczników i przekaźników

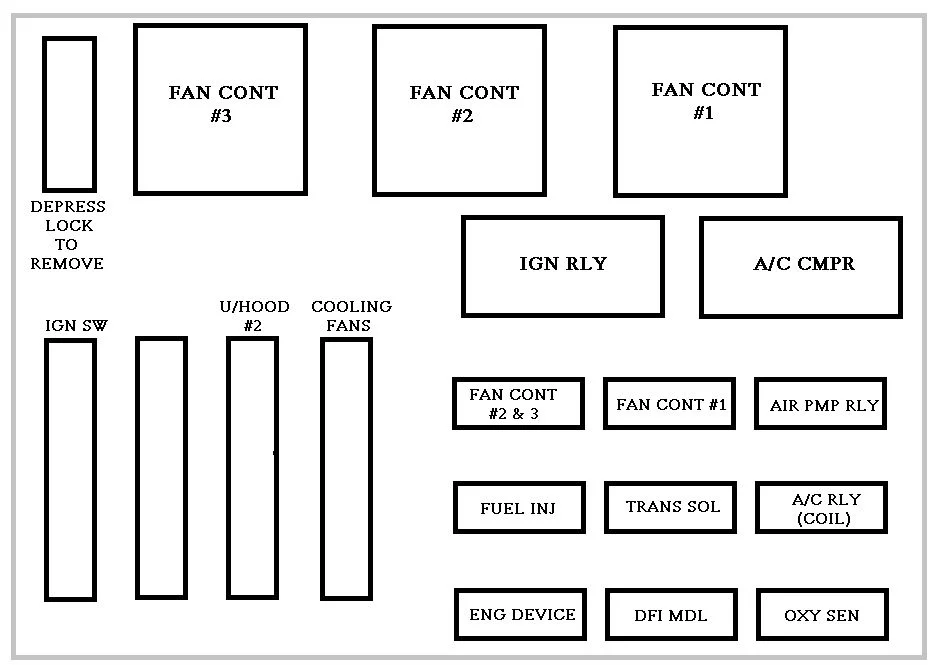

Schemat skrzynki bezpieczników (nr 2)

Chevrolet Impala (2000-2005) - schematy bezpieczników i przekaźników

Nazwa Opis
FAN CONT #2 & #3 Przekaźniki sterujące wentylatora chłodzącego nr 2 i nr 3
FAN CONT #1 Przekaźniki sterujące wentylatora chłodzącego nr 1
AIR PMP RLY Przekaźnik pompy reakcyjnej wlotu powietrza (akumulator)
FUEL INJ Wtryskiwacze paliwa
TRANS SOL Elektromagnesy skrzyni biegów
A/C RLY (COIL) Przekaźnik sterujący HVAC
ENG DEVICES Elektromagnes oczyszczania kanistra, czujnik masowego przepływu powietrza (MAF), przekaźnik pompy powietrza i sterowanie zaworem
DFI MDL Moduł bezpośredniego zapłonu ognia
OXY SEN Czujniki tlenu (przetwornik przed i po)
Bezpieczniki Maxi
IGN SW Stacyjka
BLANK Pusty
U/HOOD #2 Przekaźnik zapłonu, pompa powietrza
COOLING FANS Wentylatory chłodzące (akumulator)
Przekaźniki
FAN CONT #3 Dodatkowy wentylator chłodzący (po stronie pasażera)
FAN CONT #2 Przekaźnik sterujący wentylatora chłodzącego
FAN CONT #1 Główny wentylator chłodzący (po stronie kierowcy)
IGN RELAY Przekaźnik zapłonu
A/C CMPR Sprężarka HVAC
