Chevrolet G20, G30 (1988-1992) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta G20, G30 z lat: 1988, 1989, 1990, 1991, 1992.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

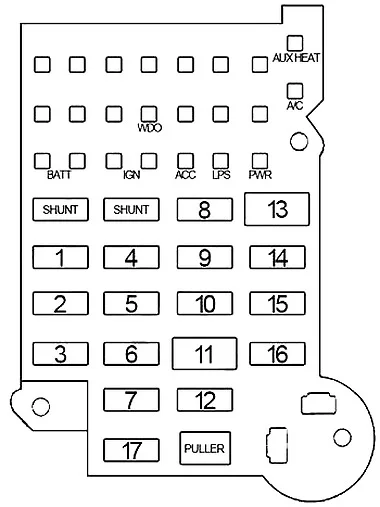

Schemat skrzynki bezpieczników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą po stronie kierowcy.

Chevrolet G20, G30 (1988-1992) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	Klakson, lampka w schowku na rękawiczki, zegar, lusterka elektryczne / kosmetyczne, zapalniczka
2	20	Światła postojowe, włącznik świateł, światła tylne
3	10	Elektroniczny moduł sterujący (ECM)
4	20	Wskaźnik, tempomat, światło popielniczki
5	20	Zapłon, wyłącznik zapłonu, migacz kierunkowskazów, włącznik światła cofania
6	10	Elektroniczny moduł sterujący (ECM), zapłon
7	10	Światła dzienne
8	5	Tylne światło przełącznika klimatyzacji, tylny pomocniczy przełącznik ogrzewania, przełącznik światła kopułkowego, zapalniczka, wygodne oświetlenie tacy, światło przeciwmgielne, światło przełącznika lusterek, ogrzewanie pomocnicze, tylna klimatyzacja
9	25	Nagrzewnica pomocnicza i klimatyzacja
10	20	Grzejnik, Klimatyzacja
11	30	Wyłącznik automatyczny: Okna elektryczne
12	20	Pompa paliwowa
13	30	Wyłącznik obwodu: gniazdo zasilania , zamki do drzwi zasilania
14	20	Migacz ostrzegawczy, światła stopu
15	10	Radio
16	25	Silnik i przełącznik spryskiwacza szyby przedniej/wycieraczek
17	–	–

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
