W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Express z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

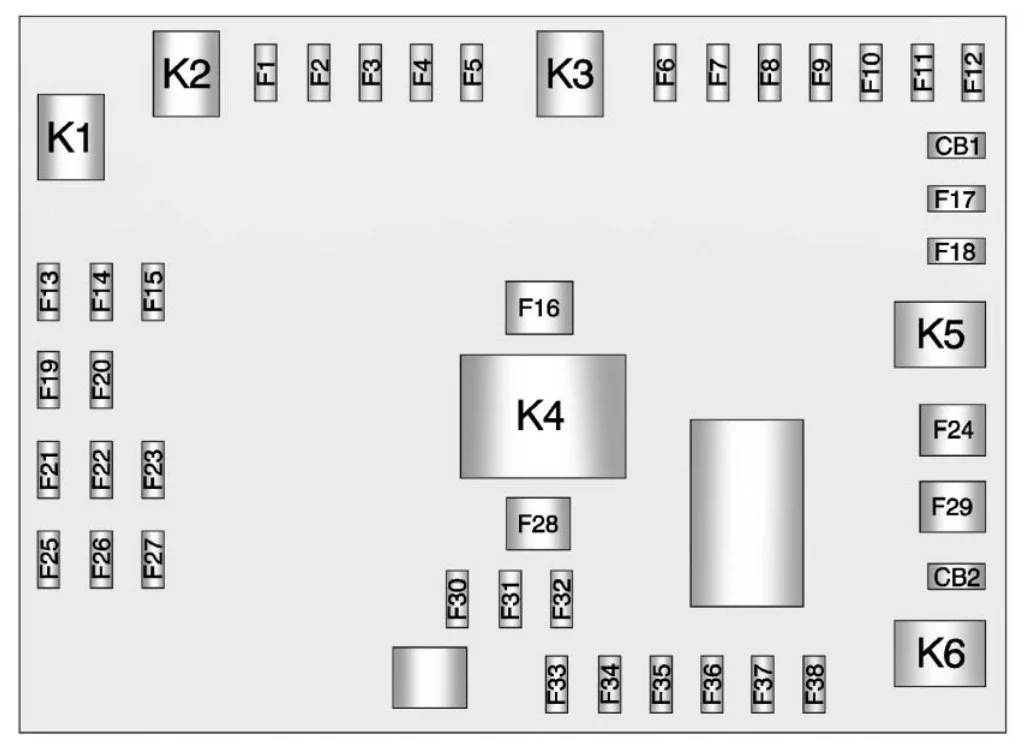

Skrzynka bezpieczników konsoli podłogowej
| Numer | Opis |
|---|---|
| F1 | — |
| F2 | Czujnik kierownicy |
| F3 | Dodatkowe światła postojowe |
| F4 | Przednie lampy parkowe |
| F5 | Lampy parkowania przyczepy |
| F6 | Upfitter/lampy postojowe |
| F7 | Prawa tylna lampa postojowa |
| F8 | Lewa tylna lampa postojowa |
| F9 | Przełącznik zewnętrznego lusterka wstecznego 2019-2022: Przełącznik zewnętrznego lusterka wstecznego / Sterowanie blokadą i odblokowaniem drzwi Upfitter / Moduł kamery przedniej |
| F10 | Poduszka powietrzna/automatyczne wykrywanie pasażerów |
| F11 | OnStar (jeśli jest na wyposażeniu) |
| F12 | Upfitter sterowania blokadą/odblokowywaniem drzwi (jeśli jest na wyposażeniu) 2019-2020: ECM batt V6 gas |
| F13 | Ogrzewanie, wentylacja i klimatyzacja 2 |
| F14 | Ogrzewanie, wentylacja i klimatyzacja 1 |
| F15 | 2010-2019: nieużywany. 2020-2022: Odbity wyświetlacz LED |
| F 16 | Upfitter aux 1 / Karetka gazowa |
| F17 | Zewnętrzne podgrzewane lusterka wsteczne |
| F18 | Odmgławiacz tylnej szyby |
| F19 | Kompas |
| F20 | Radio/Gong/Radio satelitarne SiriusXM |
| F21 | Zdalny siłownik funkcji/monitor ciśnienia w oponach |
| F22 | Przełącznik zapłonu/czujnik zapłonu logiki dyskretnej |
| F23 | Klaster instrumentów |
| F24 | — |
| F25 | Sterowanie ogrzewaniem, wentylacją i klimatyzacją |
| F26 | Światła cofania pomocnicze/przyczepy |
| F27 | Lampy cofania |
| F28 | Upfitter 2 / Lampki do czytania / Karetka pogotowia |
| F29 | Dmuchawa tylna |
| F30 | Upfitter/lampy grzecznościowe |
| F31 | Zamek drzwi przednich |
| F32 | Zamek tylnych drzwi |
| F33 | Odblokowanie drzwi ładunkowych |
| F34 | Odblokowanie drzwi pasażera |
| F35 | Odblokowanie tylnych drzwi pasażera |
| F36 | Odblokowanie drzwi kierowcy |
| F37 | Pusty |
| F38 | — |
| Przekaźniki | |
| K1 | Uruchom (wysoki prąd, mikro) |
| K2 | Pusty (wysoki prąd, mikro) |
| K3 | Lampy parkowe (wysokoprądowe mikro) |
| K4 | Upfitter Auxiliary 2 (duży prąd Mini ) |
| K5 | Tylny odmgławiacz (wysokoprądowy mikro) |
| K6 | Zachowana moc akcesoriów (RAP) (wysoki prąd mikro) |
| Wyłącznik obwodu | |
| CB1 | Fotele elektryczne |
| CB2 | Zasilanie okna |

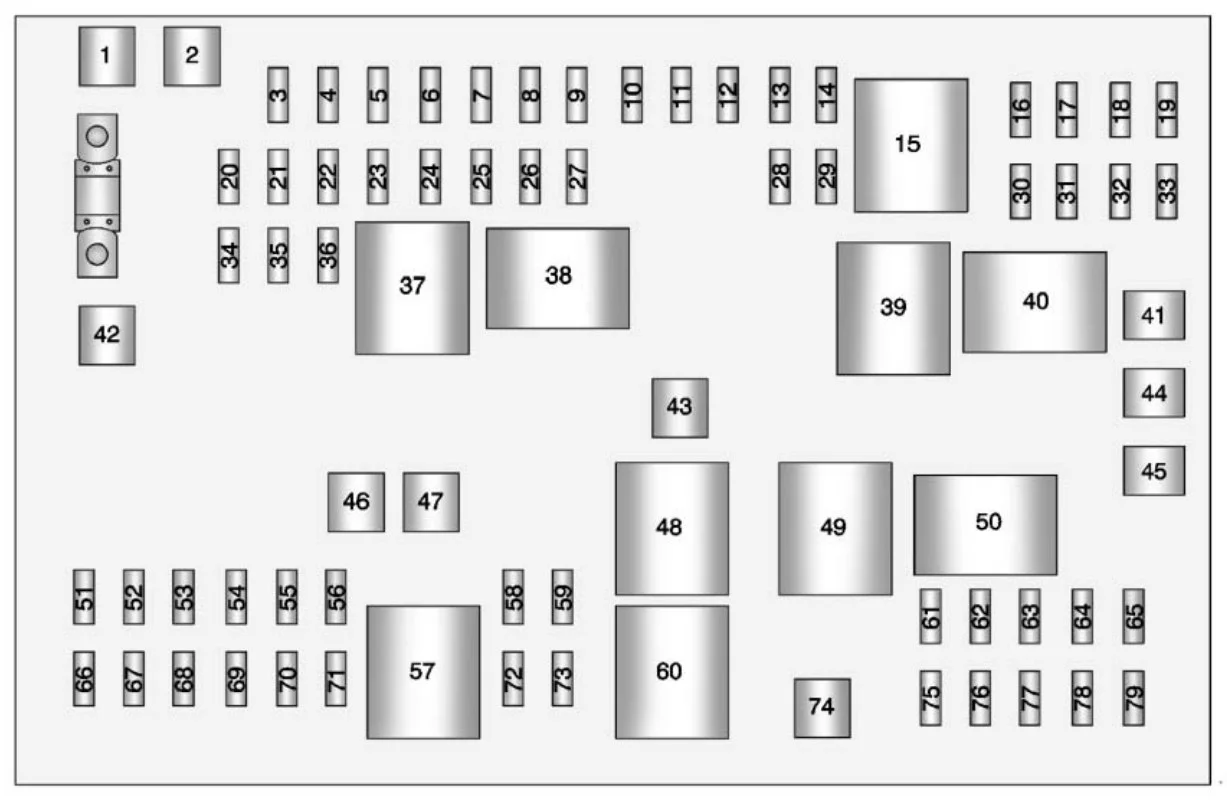

Komora silnika
| Numer | Opis |
|---|---|
| 1 | Silnik ABS |
| 2 | Moduł ABS |
| 3 | Prawe światło stopu przyczepy/kierunkowskaz |
| 4 | — |
| 5 | — |
| 6 | Moduł sterujący układu paliwowego/zapłon |
| 7 | Moduł sterowania nadwozia 5 |
| 8 | Moduł sterowania nadwozia 7 |
| 9 | Moduł sterowania nadwozia 4 |
| 10 | Klaster instrumentów |
| 11 | Okablowanie przyczepy |
| 12 | 2010-2016, 2018-2022: Nieużywany 2017: Moduł wewnętrznej kamery cofania |
| 13 | 2010-2016: Przełącznik hamulca 2017: Nieużywany 2018-2022: Moduł wewnętrznej kamery cofania |
| 14 | Spryskiwacz przedniej szyby |
| 16 | Klakson |
| 17 | Skrzynia biegów |
| 18 | Klimatyzacja |
| 19 | Akumulator modułu sterującego silnika |
| 20 | 2018-2019: Przekrój/lewy stoper/kierunkowskaz. 2020-2022: Lewa lampa stop/turn cutaway |
| 21 | Lewe światło stopu przyczepy/kierunkowskaz |
| 22 | 2018-2019: Przekrój/prawy stoper/kierunkowskaz. 2020-2022: Lewa lampa stop/turn przyczepy |
| 23 | 2021-2022: Czujnik NOX (tylko olej napędowy) |
| 24 | Pompa paliwowa |
| 25 | Pomocnicze gniazdo zasilania |
| 26 | Moduł sterowania nadwozia 3 |
| 27 | Opcja wyposażenia specjalnego |
| 28 | Poduszka powietrzna |
| 29 | Czujnik kierownicy |
| 30 | Moduł sterujący silnika Moduł zapłonu/świec żarowych |
| 31 | Moduł sterowania skrzynią biegów/zapłon |
| 32 | Moduł sterujący skrzyni biegów 1 akumulator/moduł sterujący silnika moc akumulatora (gaz 6 cyl) |
| 33 | 2017-2022: Tylny moduł wspomagania parkowania |
| 34 | 2021-2022: Czujnik NOX (tylko olej napędowy) |
| 35 | 2010-2017: Moduł nagrzewnicy na paliwo 2018-2020: Nieużywany 2021-2022: Moduł sterujący nagrzewnicy paliwa (tylko olej napędowy |
| 36 | Akumulator modułu sterującego układu paliwowego |
| 41 | 2018-2020: Sterowanie transmisją 2 moduły zasilania bateryjnego |
| 42 | Okablowanie przyczepy |
| 43 | 2010-2016: Wentylator 2017: Sprzęgło wentylatora EV 2018-2020: Nieużywane 2021-2022: Elektrowiskotyczne sprzęgło wentylatora (tylko olej napędowy) |
| 44 | Elektromagnes rozrusznika |
| 45 | Moduł sterujący silnika/układ napędowy |
| 46 | 2010-2016: Bateria modułu sterującego układu paliwowego 2017: Nieużywana 2018-2022: Falownik AC DC |
| 47 | Wentylator chłodzący – niski |
| 51 | Lewy reflektor świateł drogowych |
| 52 | Prawy reflektor świateł drogowych |
| 53 | Lewy reflektor świateł mijania |
| 54 | Prawy reflektor świateł mijania |
| 55 | Wycieraczki |
| 56 | Elektromagnes odpowietrzający kanistra |
| 58 | Moduł sterowania nadwozia 2 |
| 59 | Moduł sterowania nadwozia 1 |
| 61 | 2010-2017: Nieużywany 2018-2022: Elektrozawór oleju silnikowego / Nagrzewnica skrzyni korbowej (tylko olej napędowy) |
| 62 | Czujnik O2 2 / wentylator EV (diesel) |
| 63 | — |
| 64 | Masowy przepływ powietrza/odpowietrznik kanistra |
| 65 | Zapłon/wtryskiwacze – nieparzyste |
| 66 | Lampy do jazdy dziennej 2 |
| 67 | Lampy do jazdy dziennej 1 |
| 68 | Pomocnicze światła stopu |
| 69 | 2010-2016: Nieużywane 2017: Światła stopu przyczepy 2018-2022: Zasilanie zewnętrzne przyczepy |
| 70 | 2018-2020: Lampy stopu Upfitter |
| 71 | Nagrzewnica paliwa/czujnik paliwa Flex |
| 72 | Moduł sterowania nadwozia 6 |
| 73 | Połączenie zapalniczki/łącza danych |
| 74 | Dmuchawa przednia |
| 75 | Wtryskiwacze paliwa V6/moduł sterujący silnika diesel |
| 76 | 2021-2022: Czujniki sadzy (tylko olej napędowy) |
| 77 | Czujnik O2 1 |
| 78 | Moduł sterujący silnika/układ napędowy |
| 79 | Zapłon/wtryskiwacze – parzyste |
| Przekaźniki | |
| 15 | Bieg/Korba |
| 37 | 2021-2022: Czujnik NOX (tylko olej napędowy) |
| 38 | Pompa paliwowa |
| 39 | Korba |
| 40 | Sprężarka klimatyzacji |
| 48 | 2010-2016: Wentylator 2017: Sprzęgło wentylatora EV 2018-2020: Nieużywane 2021-2022: Elektrowiskotyczne sprzęgło wentylatora (tylko olej napędowy) |
| 49 | Układ napędowy |
| 50 | 2010: Sprzęgło wentylatora (EV) 2011-2020: Nieużywane |
| 57 | Wentylator chłodzący – niski / Nieużywany |
| 60 | Sterowanie wentylatorem / Nieużywane |
Pomocniczy blok bezpieczników (2018-2022)
Blok ten znajduje się w pobliżu skrzynki bezpieczników w komorze silnika.
| Bezpieczniki | Stosowanie |
|---|---|
| MR-1 | Upfitter 1 |
| MR-2 | Upfitter 2 |
| MR-3 | Kontrola mocy upfittera |
| Przekaźniki: | |
| MR Rel 1 | Upfitter 1 |
| MR Rel 2 | Upfitter 1 |
