W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Express z lat: 2008, 2009.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

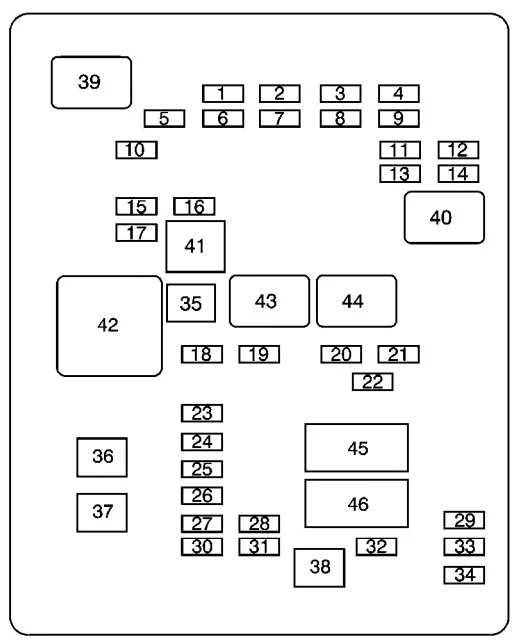

Skrzynka bezpieczników konsoli podłogowej

Znajduje się pod siedzeniem kierowcy.

Chevrolet Express (2008-2009) - schematy bezpieczników i przekaźników

Numer	Opis
1	Klimatyzacja 2 (HVAC)
2	Kompas
3	Wyłącznik zapłonu, moduł systemu antykradzieżowego (PK3)
4	Upfitter Lampy w progach drzwi
5	Klimatyzacja 1 (HVAC)
6	Pusty
7	Klaster tablicy rozdzielczej
8	System audio, dzwonek
9	Pomocnicza lampa parkowa
10	Dodatkowe lampy cofania przyczepy
11	Zdalny siłownik funkcji, monitor ciśnienia w oponach (TPM)
12	Sterowanie klimatyzacją (HVAC)
13	Lampy parkowania przyczepy
14	Przednie lampy parkowe
15	Lampy tylne, lampy zapasowe
16	Pusty
17	Czujnik kierownicy
18	Przełącznik zewnętrznego lusterka wstecznego
19	Pusty
20	Pusty
21	Tylny odmgławiacz
22	Ogrzewanie zewnętrznego lusterka wstecznego
23	Pusty
24	Pusty
25	Odblokowanie drzwi ładunkowych
26	Zamek tylnych drzwi
27	Zamek drzwi przednich
28	Odblokowanie tylnych drzwi pasażera
29	Lampy parkowania Upfitter
30	Odblokowanie przednich drzwi pasażera
31	Odblokowanie drzwi kierowcy
32	System poduszek powietrznych, system automatycznego wykrywania pasażerów (AOS)
33	Prawa tylna lampa postojowa
34	Lewa tylna lampa postojowa
35	Pomocniczy 2 Upfitter (obudowa J)
36	Pomocniczy Upfitter 1 (obudowa J)
37	Dmuchawa tylna (obudowa J)
38	Pusty (sprawa J)
39	Uruchom (wysoki prąd, mikro)
40	Lampy parkowe (wysokoprądowe mikro)
41	Pusty ( Mikro Mikro)
42	Upfitter Auxiliary 2 (przekaźnik wysokoprądowy ISO)
43	Zachowana moc akcesoriów (RAP) (wysoki prąd mikro)
44	Tylny odmgławiacz (wysokoprądowy mikro)

Wyłącznik obwodu
45	Zasilanie okna
46	Fotele elektryczne

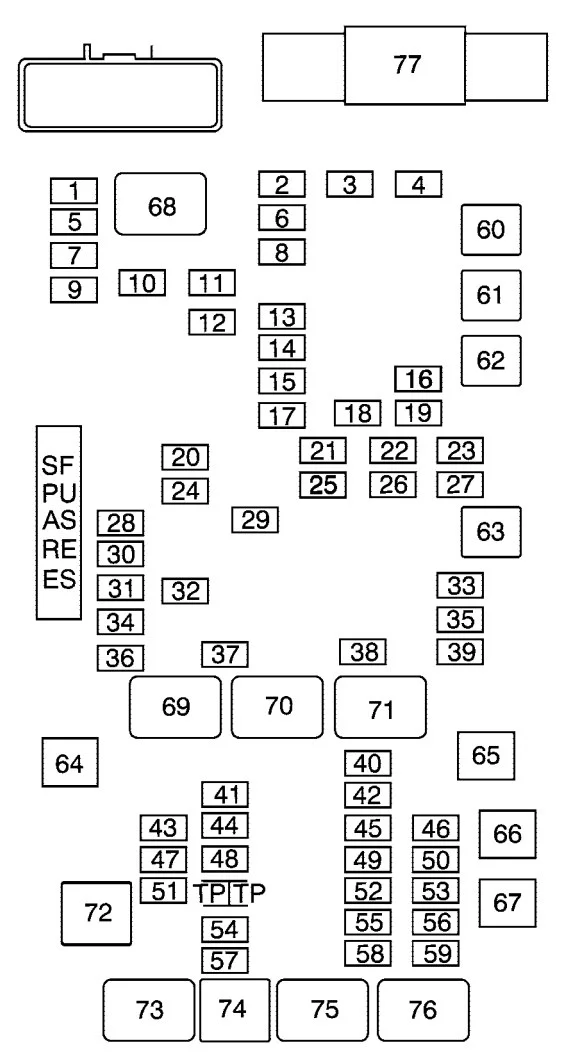

Komora silnika

Chevrolet Express (2008-2009) - schematy bezpieczników i przekaźników

Numer	Opis
1	Lewy reflektor świateł drogowych
2	Pompa paliwowa
3	Pusty
4	Olej napędowy: podgrzewacz paliwa
5	Prawy reflektor świateł drogowych
6	Pusty
7	Lewy reflektor świateł mijania
8	Prawe światło stopu, kierunkowskaz przyczepy
9	Prawy reflektor świateł mijania
10	Światła do jazdy dziennej 2 (DRL)
11	Benzyna: Zapłon modułu sterującego układu paliwowego
12	Światła do jazdy dziennej 1 (DRL)
13	Pomocnicza lampa stop
14	Olej napędowy: moduł grzewczy na paliwo
15	Benzyna: Akumulator modułu sterującego układu paliwowego
16	Lewe światło stopu, kierunkowskaz przyczepy
17	Benzyna: Elektromagnes odpowietrzający kanistra
18	Pusty
19	Pusty
20	Moduł sterowania nadwozia 1
21	Opcja wyposażenia specjalnego (SEO)
22	Moduł sterowania nadwozia 4
23	Moduł sterowania nadwozia 6
24	Pusty
25	Moduł sterowania nadwozia 7
26	Moduł sterowania nadwozia 3
27	Moduł sterowania nadwozia 5
28	Pusty
29	Pusty
30	Klaster tablicy rozdzielczej
31	Pusty
32	Przełącznik hamulca
33	Pomocnicze gniazdo zasilania
34	Poduszka powietrzna
35	Okablowanie przyczepy
36	Benzyna: czujnik kierownicy
37	Moduł sterowania nadwozia 2
38	Zapalniczka, kontroler łącza danych
39	Wycieraczka przedniej szyby
40	Pusty
41	Spryskiwacz przedniej szyby
42	Pusty
43	Klakson
44	Akumulator modułu sterowania skrzynią biegów
45	Pusty
46	Benzyna: czujnik tlenu 1
47	Zapłon modułu sterującego skrzynią biegów
48	Zapłon modułu sterującego silnika
49	Czujnik masowego przepływu powietrza, odpowietrznik kanistra
50	Moduł sterujący silnika, układ napędowy
51	Transmisja
52	Benzyna: nawet wtryskiwacze zapłonowe
53	Olej napędowy: moduł świec żarowych
54	Akumulator modułu sterującego silnika
55	Benzyna: dziwne wtryskiwacze zapłonu
56	Benzyna: czujnik tlenu 2
57	Sprężarka klimatyzacji
58	Olej napędowy: sprzęgło wentylatora
59	Benzyna: Wtryskiwacze paliwa V6
60	Moduł układu przeciwblokującego (J-Case)
61	Silnik układu przeciwblokującego (obudowa J)
62	Okablowanie przyczepy (obudowa J)
63	Pusty
64	Elektromagnes rozrusznika (obudowa J)
65	Olej napędowy: moduł sterujący silnika (ECM), układ napędowy (przypadek J)
66	Dmuchawa przednia (obudowa J)
67	Pusty
77	Korpus BEC (Mega bezpiecznik)

Przekaźniki
68	Pusty
69	Uruchom, korba (wysoki prąd, mikro)
70	Wycieraczka przedniej szyby High (High Current Micro)
71	Wycieraczka przedniej szyby (wysokoprądowa mikro)
72	Pompa paliwa ( Mikro )
73	Korba (wysoki prąd, mikro)
74	Sprężarka klimatyzacji ( Mikro )
75	Sprzęgło wentylatora (półprzewodnikowy)
76	Układ napędowy (wysokoprądowy mikro)

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
