W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Colorado z lat: 2009, 2010, 2011, 2012.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

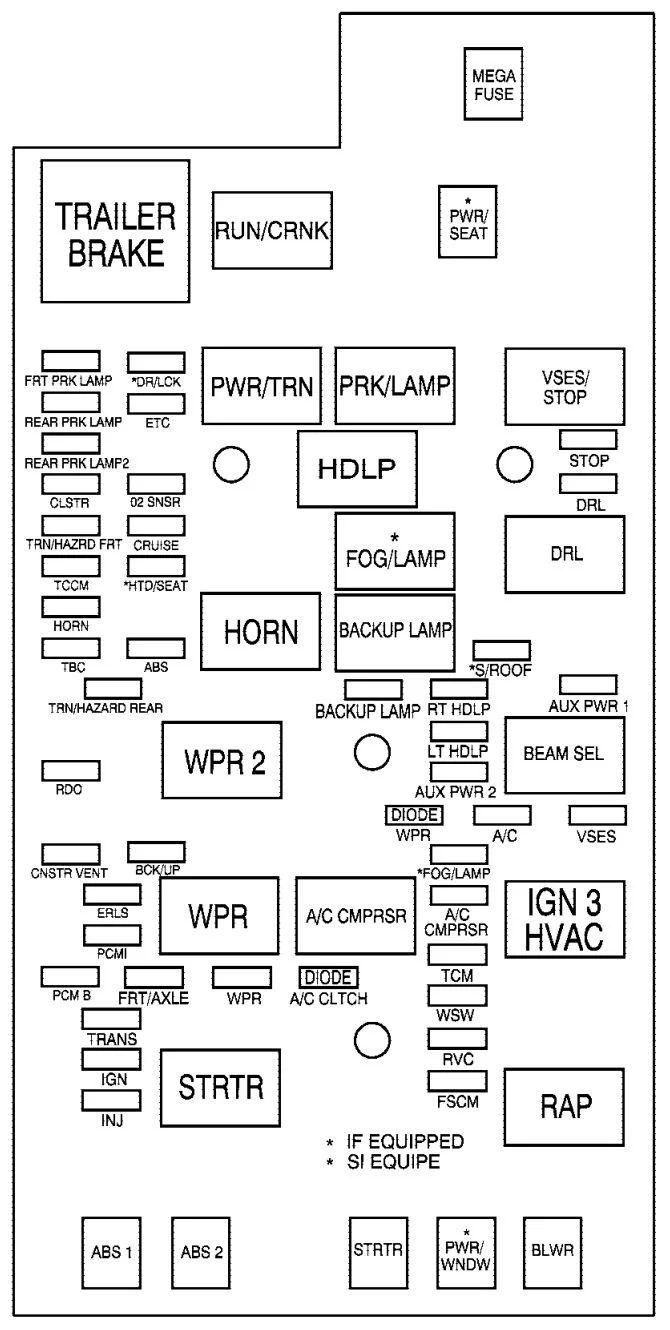

Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po stronie kierowcy).
Przekaźnik hamulca przyczepy (jeśli jest na wyposażeniu) znajduje się w dolnej części wiązki akumulatora.
| Nazwa | Opis |
| O2 SNSR | Czujniki tlenu, przekaźnik reaktora wtrysku powietrza (AIR) |
| A/C | Głowica sterująca klimatyzacją, fotele elektryczne |
| A/C CMPRSR | Sprężarka klimatyzacji |
| ABS | Układ przeciwblokujący (ABS), moduł ABS, napęd na cztery koła, czujnik grawitacji |
| ABS 1 | ABS 1 (logika ABS) |
| ABS 2 | ABS 2 (pompa ABS) |
| AUX PWR 1 | Moc akcesoriów 1 |
| AUX PWR 2 | Zasilanie akcesoriów 2 |
| BCK/UP | Światła cofania |
| BLWR | Wentylator klimatyzacji |
| CLSTR | Grupa |
| CNSTR VENT | Elektrozawór odpowietrzający kanistra paliwa |
| CRUISE | Przełącznik tempomatu, wewnętrzne lusterko wsteczne, moduł sterujący skrzynki rozdzielczej, przełącznik hamulca, wyłączenie sprzęgła |
| DR/LCK | Zasilane zamki do drzwi (jeśli są) |
| DRL | Lampy do jazdy dziennej |
| ERLS | Czujnik masowego przepływu powietrza (MAF), elektromagnes przepłukiwania puszek, przekaźnik wtryskiwacza powietrza (AIR) |
| ETC | Elektroniczna kontrola przepustnicy (ETC) |
| FOG/LAMP | Lampy przeciwmgielne (jeśli są) |
| FRT PRK LAMP | Przednie światła postojowe/kierunkowskazy, przełączniki szyb po stronie kierowcy i pasażera, Oświetlenie |
| FRT/AXLE | Siłownik osi przedniej |
| FSCM | Moduł sterujący układu paliwowego |
| BACKUP LAMP | Lampa cofania |
| HORN | Klakson |
| HTD/SEAT | Podgrzewane siedzenie (jeśli jest na wyposażeniu) |
| IGN | Zapłon, przełącznik rozrusznika sprzęgła, neutralny przełącznik rezerwowy bezpieczeństwa, cewki zapłonowe 1-5, przekaźnik klimatyzacji |
| INJ | Wtryskiwacze |
| LT HDLP | Reflektor po stronie kierowcy |
| PCM B | Moduł sterowania mocą (PCM) B |
| PCMI | Moduł sterowania mocą (PCM) |
| PWR/SEAT | Wyłącznik zasilania gniazda zasilania (jeśli jest ) |
| PWR/WNDW | Elektryczne szyby (jeśli są) |
| RDO | Radio |
| REAR PRK LAMP | Tylna lampa postojowa 1, lampa tylna po stronie pasażera, lampy tablicy rejestracyjnej |
| REAR PRK LAMP2 | Tylna lampa tylna po stronie kierowcy, oświetlenie wskaźnika bocznej poduszki powietrznej pasażera, moc ściemniania tablicy przyrządów (podświetlenie przełączników 2WD/4WD) |
| RT HDLP | Reflektor po stronie pasażera |
| RVC | Regulowana kontrola napięcia |
| S/ROOF | Szyberdach (jeśli jest) |
| STOP | Lampy stopu |
| STRTR | Przekaźnik elektromagnetyczny rozrusznika |
| TBC | Kontroler nadwozia ciężarówki |
| TCM | Moduł kontroli skrzyni biegów |
| TCCM | Moduł kontroli skrzynki rozdzielczej |
| TRAILER BRAKE | Hamulec przyczepy |
| TRANS | Elektrozawór skrzyni biegów |
| TRN/HAZRD FRT | Światła skrętu/światła awaryjne/w progach drzwi/ładunkowe/lusterka |
| TRN/HAZRD REAR | Tylne światła skrętu/światła awaryjne |
| VSES/STOP | System poprawy stabilności pojazdu/Stop |
| WPR | Wycieraczka |
| WSW | Przełącznik wycieraczek/spryskiwaczy |
| Przekaźniki | |
| A/C CMPRSR | Sprężarka klimatyzacji |
| Backup Lamp | Lampa cofania |
| BEAM SEL | Wybór wiązki |
| DRL | Lampy do jazdy dziennej |
| FOG/LAMP | Lampy przeciwmgielne (jeśli są) |
| HDLP | Reflektory |
| HORN | Klakson |
| IGN 3 HVAC | Zapłon 3, klimatyzacja, bezpiecznik głowicy klimatyzacji, bezpiecznik gniazda zasilania |
| PRK/LAMP | Bezpiecznik przedniej lampy postojowej, tylne lampy postojowe |
| PWR/TRN | Układ napędowy, bezpiecznik elektronicznego sterowania przepustnicą, bezpiecznik sondy lambda |
| RAP | Zachowane zasilanie akcesoriów (bezpiecznik szyby zasilania, bezpiecznik włącznika wycieraczek/spryskiwaczy) |
| RUN/CRNK | Praca/korba, bezpiecznik systemu poduszek powietrznych, bezpiecznik tempomatu, bezpiecznik zapłonu, lampy zapasowe, bezpiecznik ABS, oś przednia, PCM-1, bezpiecznik wtryskiwaczy, bezpiecznik skrzyni biegów, ERLS |
| STRTR | Przekaźnik rozrusznika (przekaźnik PCM) |
| VSES | System poprawy stabilności pojazdu |
| WPR | Wycieraczki (wł./wył.) |
| WPR 2 | Wycieraczka 2 (wysoka/niska) |
| Miscellaneous | |
| A/C CLTCH | Dioda — klimatyzacja, sprzęgło |
| MEGA FUSE | Mega bezpiecznik |
| WPR | Dioda — wycieraczka |
| Bezpieczniki | |
| A | Lampa parkowania przyczepy |
| B | Moduł interfejsu komunikacyjnego |
| C | Dodatkowy nadmuchiwany system przytrzymujący, moduł czujnikowy i diagnostyczny |
| D | Bezpiecznik pomocniczy przyczepy |
