Alfa Romeo 4C (2017-2019) – schematy bezpieczników i przekaźników

Rocznik 2017-2019
Zaktualizowano 12.07.2023
Alfa Romeo 4C (2017-2019) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo 4C z lat: 2017, 2018, 2019.

Alfa Romeo 4C to sportowy samochód produkowany przez włoską markę Alfa Romeo od 2013 roku. Oto kilka informacji na temat Alfa Romeo 4C:

  1. Design: Alfa Romeo 4C ma agresywny, aerodynamiczny i futurystyczny design. Został zaprojektowany z myślą o osiągach i wygląda jak prawdziwy samochód sportowy. Ma niską sylwetkę, szeroką maskę chłodnicy, krótkie zwisy i unikalne detale stylistyczne, takie jak wyeksponowane osłony przednich kół.
  2. Konstrukcja i materiały: Alfa Romeo 4C zostało zbudowane z myślą o minimalnej masie i doskonałych właściwościach jezdnych. Ma monokok wykonany z włókna węglowego, co sprawia, że jest lekki i sztywny. Inne elementy, takie jak dach, nadwozie i elementy zawieszenia, również zostały wykonane z lekkich materiałów.
  3. Silnik i wydajność: Alfa Romeo 4C jest napędzane przez turbodoładowany silnik benzynowy o czterech cylindrach. Silnik ten oferuje dynamiczną moc i osiągi. Dzięki niskiej masie i mocnemu silnikowi, 4C osiąga imponujące przyspieszenie i zapewnia ekscytującą jazdę.
  4. Handling i jazda: Alfa Romeo 4C oferuje doskonałe właściwości jezdne i precyzyjne prowadzenie. Dzięki niskiej wadze, dobrze zestrojonemu zawieszeniu i reaktywnej kierownicy, zapewnia czystą i emocjonującą jazdę.
  5. Wnętrze: Wnętrze Alfa Romeo 4C jest minimalistyczne i skoncentrowane na kierowcy. Oferuje ergonomiczne fotele sportowe, minimalistyczną deskę rozdzielczą z niezbędnymi elementami sterującymi i cyfrowymi wskaźnikami.

Alfa Romeo 4C to samochód dla prawdziwych entuzjastów motoryzacji, oferujący emocjonujące doznania za kierownicą. Jego unikalny design, lekka konstrukcja i doskonałe osiągi sprawiają, że jest to samochód dla tych, którzy cenią dynamiczną jazdę i sportowe doznania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

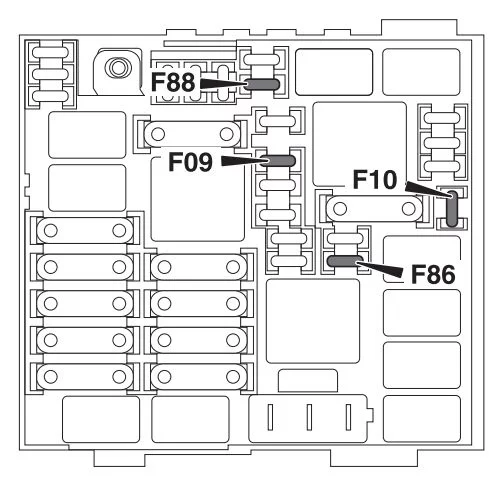

Komora silnika

Znajduje się po lewej stronie komory silnika, obok akumulatora.

Alfa Romeo 4C (2017-2019) - schematy bezpieczników i przekaźników

Wgłębienie Maksymalny bezpiecznik Mały bezpiecznik Opis
F01 70 A Tan – Kontroler nadwozia
F03 20 A Żółty – Stacyjka
F04 40 A Pomarańczowy – Pompa przeciwblokująca
F05 20 A Żółty – Zawór przeciwblokujący hamulca
F06 40 A Pomarańczowy – Wentylator chłodnicy – ​​niska prędkość
F07 50 A czerwony – Wentylator chłodnicy – ​​wysoka prędkość
F08 20 A Żółty – Silnik dmuchawy
F09 – 5 A Tan Przełącznik świateł przednich (jeśli jest w wyposażeniu)
F10 – 10 A czerwony Klakson
F11 – 20 A Żółty Układ napędowy
F14 – 15 A niebieski Dwusprzęgłowa skrzynia biegów Alfa
F15 – 15 A niebieski Dwusprzęgłowa skrzynia biegów Alfa
F 16 – 5 A Tan Dwusprzęgłowa skrzynia biegów Alfa, ECM
F17 – 10 A czerwony Układ napędowy
F18 – 5 A Tan Układ napędowy
F19 – 7,5 A Brązowy Sprężarka klimatyzacji
F21 – 20 A Żółty Pompa paliwowa
F22 – 20 A Żółty Zasilanie jednostki sterującej silnika
F24 – 5 A Tan Układ zapobiegający blokowaniu się hamulców (ABS)
F30 – 10 A czerwony Pompa wodna, HVAC
F82 30 A Zielony – Spryskiwacz reflektora (jeśli jest w wyposażeniu)
F83 40 A Pomarańczowy – Pompa skrzyni biegów Alfa Twin Clutch
F84 – 5 A Tan Po uruchomieniu pompy
F86 – 15 A niebieski Tylne gniazdo zasilania 12 V
F88 – 7,5 A Brązowy Podgrzewane lustra

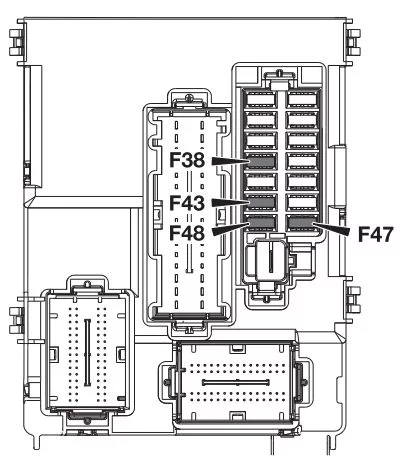

Skrzynka bezpieczników deski rozdzielczej

Znajduje się pod deską rozdzielczą w okolicy przed fotelem pasażera.

Alfa Romeo 4C (2017-2019) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik Mały bezpiecznik Opis
3 F53 7,5 A Brązowy Węzeł tablicy rozdzielczej
4 F38 15 A niebieski Centralny zamek drzwi
5 F36 10 A czerwony Gniazdo diagnostyczne, radio samochodowe, TPMS, alarm
6 F43 20 A Żółty Podkładka dwukierunkowa
7 F48 20 A Żółty Elektryczne okno pasażera
9 F50 7,5 A Brązowy Poduszka powietrzna
10 F51 7,5 A Brązowy Przekaźnik spryskiwacza reflektora, przekaźnik sprężarki klimatyzacji, przekaźnik świateł drogowych, ECU parkowania, radio samochodowe, wyłącznik świateł stopu
11 F37 7,5 A Brązowy Przełącznik świateł stopu, węzeł tablicy rozdzielczej
12 F49 5 A Tan Moduł zmiany biegów, lampka zapalniczki, jednostka stylu jazdy, przekaźnik podgrzewanych lusterek
13 F31 5 A Tan Klimatyzacja, sterownik nadwozia
14 F47 20 A Żółty Okno elektryczne kierowcy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
