Volkswagen LT II (1996-2006) – schematy bezpieczników i przekaźników

Volkswagen LT II (1996-2006) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena LT II z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Volkswagen LT to samochód dostawczy produkowany przez niemiecką markę Volkswagen w latach 1996-2006. Był to drugi model z serii LT, który zastąpił model LT I (LT21, LT28), produkowany w latach 1983-1996.

Volkswagen LT II był dostępny w kilku wariantach, w zależności od potrzeb użytkownika. Dostępne były modele z jednym, dwoma lub trzema mostami, wersje z dachem podwyższonym i standardowym, a także modele z kabiną osobową lub bez niej. W zależności od wybranej konfiguracji, LT II mógł pomieścić od 1,8 do 5,5 tony ładunku.

LT II oferował również różne rodzaje nadwozia, takie jak furgon, podwozie z zabudową, skrzynia i platforma. W zależności od potrzeb użytkownika, LT II mógł być wyposażony w silnik benzynowy lub wysokoprężny o mocy od 80 do 158 KM.

W 1999 roku Volkswagen wprowadził do produkcji wersję z silnikiem wysokoprężnym TDI, który charakteryzował się dużą oszczędnością paliwa. W 2002 roku wersja TDI została zastąpiona bardziej wydajnym silnikiem o pojemności 2,8 litra i mocy 158 KM.

LT II oferował również wiele innowacyjnych rozwiązań technologicznych, takich jak system ABS, napęd na wszystkie koła, klimatyzację, a także system nawigacji satelitarnej i centralny zamek. Kabina kierowcy była przestronna i wygodna, a ergonomiczne rozwiązania sprawiały, że kierowca czuł się swobodnie podczas jazdy.

Podsumowując, Volkswagen LT II był wszechstronnym samochodem dostawczym, który oferował dużą ładowność, różne warianty konfiguracyjne i silniki o różnej mocy, a także wiele innowacyjnych rozwiązań technologicznych, które ułatwiały użytkowanie. Model ten był popularny wśród przedsiębiorców, którzy potrzebowali niezawodnego i solidnego samochodu do transportu towarów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volkswagen Beetle (2011-2019) - schematy bezpieczników i przekaźników

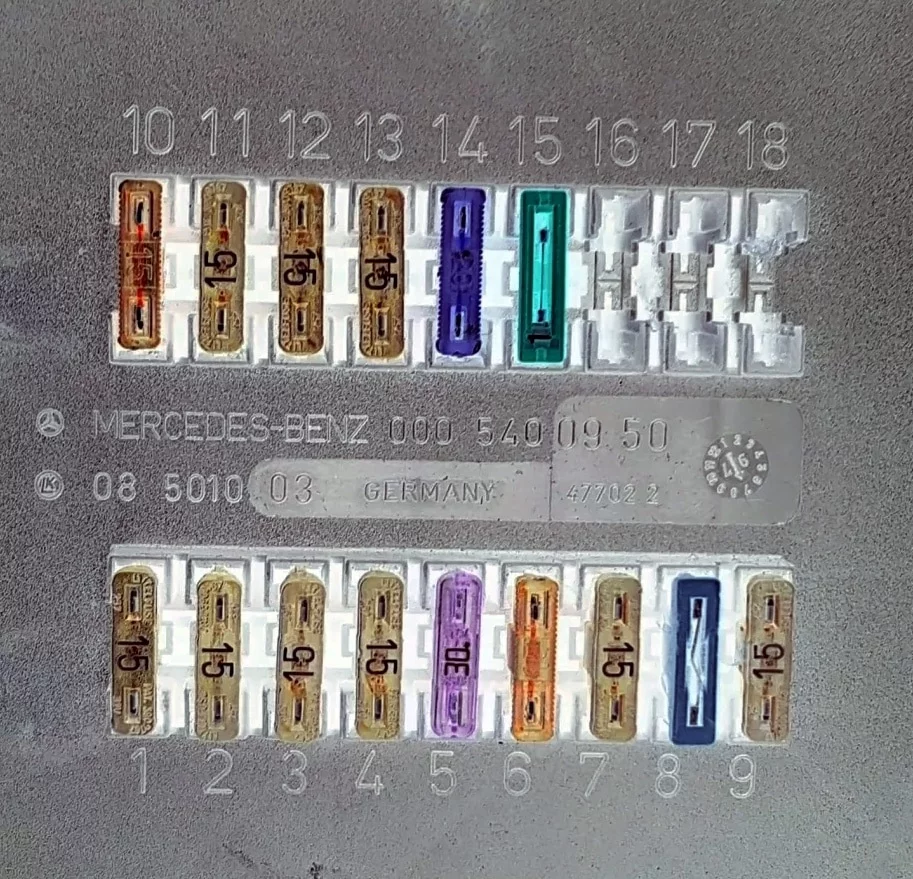

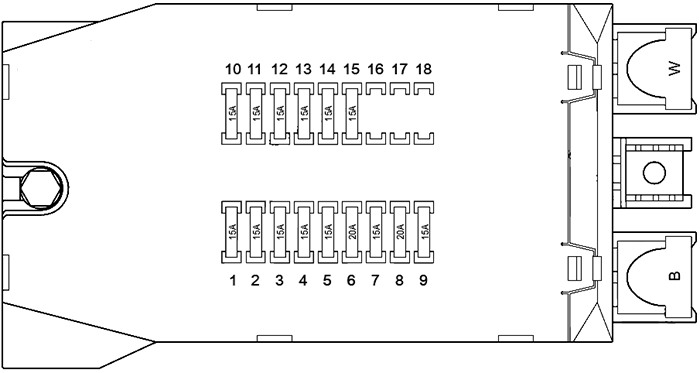

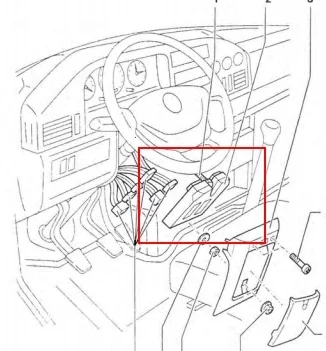

Skrzynka bezpieczników deski rozdzielczej

Znajduje się pod drążkiem kierowniczym za osłoną ochronną.

Volkswagen LT II (1996-2006) - schematy bezpieczników i przekaźników



Volkswagen LT II (1996-2006) - schematy bezpieczników i przekaźników

Volkswagen LT II (1996-2006) - schematy bezpieczników i przekaźników

Opis

1 Światło tylne prawe i światło pozycyjne prawe – 15 A.
2 Światła drogowe prawego reflektora – 15 A.
3 Światło drogowe lewego reflektora, lampka sygnalizacyjna – 15 A.
4 Światła cofania – 15 A.
5 Światła stopu – 15 A.
6 Silnik wycieraczek – 20 A.
7 Ogrzewana szyba tylna, sygnał – 15 A.
8 Lampy, zapalniczka, magnetofon – 20 A.
9 Zegar, światła awaryjne, światła postojowe – 20 A.
10 Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej, światła do jazdy dziennej – 15 A.
11 Światło tylne lewe i światło pozycyjne lewe – 15 A.
12 Światło mijania prawego reflektora – 15 A.
13 Światło mijania lewe – 15 A.
14 Światło przeciwmgielne, tylne światło przeciwmgielne – 15 A.
15 Magnetofon radiowy – 15 A,
16 rezerwa
17 rezerwa
18 rezerwa



Poszczególne przekaźniki mogą znajdować się pod tą skrzynką bezpieczników (wycieraczka szyby przekaźnika, zakręty itp.).

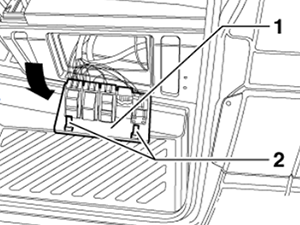

Skrzynka pod siedzeniem

Dodatkowy przekaźnik i skrzynka bezpieczników znajduje się pod przednim siedzeniem pasażera.

Volkswagen LT II (1996-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
S171 15A Bezpiecznik przekaźnika izolacji akumulatora
S41 30A Podgrzewana tylna szyba z pojedynczym bezpiecznikiem
S160 15A Bezpiecznik podgrzewanego siedzenia pasażera
S159 15A Bezpiecznik podgrzewanego fotela kierowcy
S161 10 A Bezpiecznik przekaźnika kierunkowskazów działania przyczepy
S188 10 A Bezpiecznik kierunkowskazów montowany na dachu
S187 15A Bezpiecznik blokady mechanizmu różnicowego
S147 15A Bezpiecznik przekaźnika nadmiarowego
S37 25A Bezpiecznik szyby elektrycznej (po stronie kierowcy)
S170 25A Bezpiecznik elektrycznych szyb (po stronie pasażera z przodu)
S97 30A Bezpiecznik dmuchawy świeżego powietrza
S23 25A Bezpiecznik nagrzewnicy (Dodatkowa nagrzewnica powietrza B1LC/D1LC / B3LC/D3LC)
S53 60A Bezpieczniki/zawory pompy hydraulicznej ABS
S186 15A Bezpiecznik urządzenia przechylnego
S136 15A Bezpiecznik układu klimatyzacji
S81 20A Bezpiecznik pompy paliwa (Kody silnika: AGL)
S42 20A Bezpiecznik wentylatora chłodnicy
S254 15A Bezpiecznik wyposażenia opcjonalnego (dodatkowe instalacje zewnętrzne i wewnętrzne)
S219 15A Bezpiecznik przystawki odbioru mocy
S219 15A Bezpiecznik przystawki odbioru mocy/regulacji prędkości (Kody silnika: AHD)
S82 10 A Ciągła cyrkulacja bezpiecznika pompy płynu chłodzącego (Kody silnika: AHD, AGX, AGK)
S53 50A Bezpiecznik pompy powrotnej ABS (jednostka sterująca ABS)
S106 25A Obrotowy bezpiecznik światła
S150 20A Bezpiecznik układu spryskiwaczy reflektorów
S190 15A Bezpiecznik zasilania zacisku 30 (przekaźnik opóźnienia ogrzewania tylnej szyby, jednostka sterująca sprzęgła magnetycznego, przekaźnik ładowania dzielonego akumulatora)
S148 10 A Regulacja lusterka / bezpiecznik nagrzewnicy
S64 20A Bezpiecznik gniazdowy
S124 7,5A Bezpiecznik jednostki sterującej ABS
S124 10 A Bezpiecznik jednostki sterującej ABS
S220 7,5A Bezpiecznik świateł do jazdy dziennej (od maja 1997 r.)
S172 15A Bezpiecznik światła do jazdy dziennej (lewe światło mijania)
S174 15A Bezpiecznik świateł do jazdy dziennej (lewe światła boczne i tylne) (do kwietnia 1997 r.)
S175 15A Bezpiecznik świateł do jazdy dziennej (prawe światła boczne i tylne) (do kwietnia 1997 r.)
S49 15A Bezpiecznik syreny
S54 25A Bezpiecznik zaworów ABS
S51 10 A Bezpiecznik 1. i 2. prędkości dmuchawy ciepłego powietrza
S118 25A Bezpiecznik dmuchawy ciepłego powietrza i zaworu odcinającego płyn chłodzący
S52 25A Bezpiecznik centralnego zamka
S290 30A Bezpiecznik ogrzewania filtra paliwa
S175 15A Bezpiecznik świateł do jazdy dziennej (światła boczne i tylne) (od maja 1997 r.)
S173 15A Bezpiecznik światła do jazdy dziennej (prawe światło mijania)
Zobacz także:  Volkswagen Atlas, Teramont (2018-2023) - schematy bezpieczników i przekaźników

Uchwyt przekaźnika pomocniczego na klapie pod siedzeniem kierowcy

Numer Opis
Zacisk 15 przekaźnik odciążający
Zacisk D+ przekaźnik odciążający
Przekaźnik pompy paliwa (Kody silnika: AGL)
Przekaźnik dmuchawy świeżego powietrza
Przekaźnik wyłączający układ klimatyzacji
Przekaźnik sprzężenia magnetycznego
Przekaźnik układu spryskiwaczy reflektorów
Przekaźnik klaksonu
Zacisk 30 przekaźnik zasilania napięciem (kody silnika: AHD, AGX)
Przekaźnik świateł do jazdy dziennej (światła mijania)
Przekaźnik świateł do jazdy dziennej (lewe światło mijania) (od maja 1997 r.)
Przekaźnik światła do jazdy dziennej (prawe światło mijania) (od maja 1997 r.)
Przekaźnik jazdy dziennej (światła boczne i tylne)
Jednostka sterująca sprzęgła magnetycznego (Kody silnika: AGL)
Zobacz także:  Volkswagen Gol, Saveiro i Voyage (2008-2012) - schematy bezpieczników i przekaźników

Pomocniczy nośnik przekaźników i jednostki sterujące pod siedzeniem kierowcy z tyłu

Numer Opis
Przekaźnik ładowania dzielonego akumulatora
Przekaźnik kierunkowskazów pracy przyczepy
Przekaźnik kierunkowskazów montowany na dachu
Przekaźnik włączania świateł do jazdy dziennej
Obrotowy przekaźnik światła
Jednostka sterująca poduszek powietrznych/napinaczy pasów bezpieczeństwa
Jednostka sterująca CCS (Kody silnika: AGL)
Jednostka sterująca wskaźnikiem braku płynu chłodzącego (wycofana z sierpnia 1998 r.)
Obrotowa jednostka sterująca systemem świateł i syreny
Sterownik centralnego zamka
Jednostka sterująca układu bezpośredniego wtrysku oleju napędowego
Jednostka sterująca Motronic (Kody silnika: AGL 105 KW)
Przekaźnik nagrzewnicy filtra paliwa
Przekaźnik urządzenia przechylnego
Przekaźnik odcinający sprzęgło magnetyczne, układ klimatyzacji
Przekaźnik wentylatora chłodnicy
Przekaźnik opóźniający

Uchwyt przekaźnika po prawej stronie w komorze silnika

Numer Opis
Przekaźnik 4. prędkości wentylatora chłodnicy
Automatyczne przerywane mycie/wycieranie i jednostka sterująca przekaźnika świateł awaryjnych

Uchwyt przekaźnika po lewej stronie w komorze silnika

Numer Ampery [A] Opis
S39 80A Bezpiecznik paskowy do świec żarowych (Kody silnika: AHD, AGX, AGK)
Przekaźnik świecy żarowej (Kody silnika: AHD, AGX)
Przekaźnik świecy żarowej (Kody silnika: AGK)
ABS z jednostką sterującą EDL
Jednostka sterująca immobilizera
