W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Outback z lat: 2001, 2002, 2003.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.

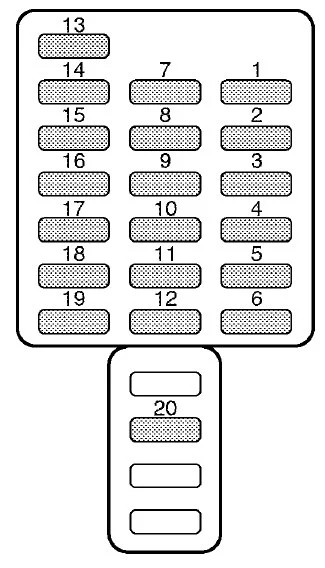

2,5 l

Subaru Outback (2001-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Wentylator nagrzewnicy
2 15A Wentylator nagrzewnicy
3 15A Zamek elektryczny, dostęp bezkluczykowy
4 20A Zapalniczka, zdalnie sterowane lusterka wsteczne
5 10 A Światło tylne, światło postojowe
6 15A Poduszka powietrzna SRS
7 15A Przednie światło przeciwmgielne
8 30A Elektrozawór ABS
9 15A Radio, Zegar
10 15A Przyczepa
11 15A Układ zapłonowy silnika, poduszka powietrzna SRS
12 10 A Regulacja jasności podświetlenia
13 15A Pompa paliwowa
14 10 A Wycieraczka i spryskiwacz tylnej szyby
15 30A Wycieraczka i spryskiwacz szyby przedniej
16 20A Światło hamowania
17 15A Klimatyzator
18 15A Światło cofania, tempomat, kontrola ABS
19 20A Podgrzewacz lusterek, odmrażacz wycieraczek
20 20A Gniazdo zasilania akcesoriów, ogrzewanie siedzenia
Zobacz także:  Subaru Forester SH (2008-2012) - schematy bezpieczników i przekaźników

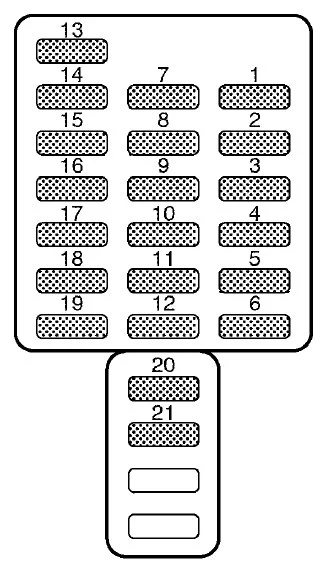

3,0 l

Subaru Outback (2001-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Wentylator nagrzewnicy
2 15A Wentylator nagrzewnicy
3 15A Zamek elektryczny, dostęp bezkluczykowy
4 20A Zapalniczka, zdalnie sterowane lusterka wsteczne
5 10 A Światło tylne, światło postojowe
6 15A Poduszka powietrzna SRS
7 15A Przednie światło przeciwmgielne
8 30A Elektromagnes ABS (VDC).
9 15A Radio, Zegar
10 15A Przyczepa
11 15A Układ zapłonowy silnika, poduszka powietrzna SRS
12 10 A Regulacja jasności podświetlenia
13 15A Pompa paliwowa
14 10 A Wycieraczka i spryskiwacz tylnej szyby
15 30A Wycieraczka i spryskiwacz szyby przedniej
16 20A Światło hamowania
17 15A Klimatyzator
18 15A Światło cofania, tempomat, sterowanie ABS (VDC).
19 20A Podgrzewacz lusterek, odmrażacz wycieraczek
20 20A Wzmacniacz audio McIntosh (jeśli jest w wyposażeniu)
21 20A Gniazdo zasilania akcesoriów, ogrzewanie siedzenia
Zobacz także:  Subaru Legacy (2014) - schematy bezpieczników i przekaźników

Komora silnika

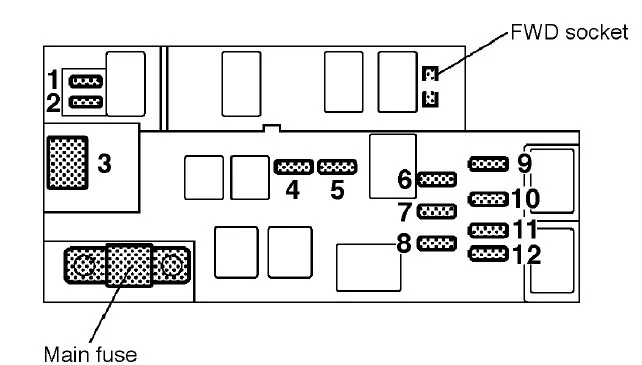

2,5 l

Subaru Outback (2001-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Wentylator chłodnicy (główny)
2 20A Wentylator chłodnicy (podrzędny)
3 50A Silnik ABS
4 20A Odmgławiacz tylnej szyby
5 15A Migacz ostrzegawczy, klakson
6 15A Licznik, lampka ostrzegawcza systemu poduszek powietrznych SRS
7 10 A Jednostka sterująca automatycznej skrzyni biegów, JEDNOSTKA ABS
8 10 A Alternator
9 15A Reflektor (prawa strona)
10 15A Reflektor (lewa strona)
11 20A Przełącznik oświetlenia
12 15A Zegar, oświetlenie wnętrza
Zobacz także:  Subaru Legacy (2013) - schematy bezpieczników i przekaźników

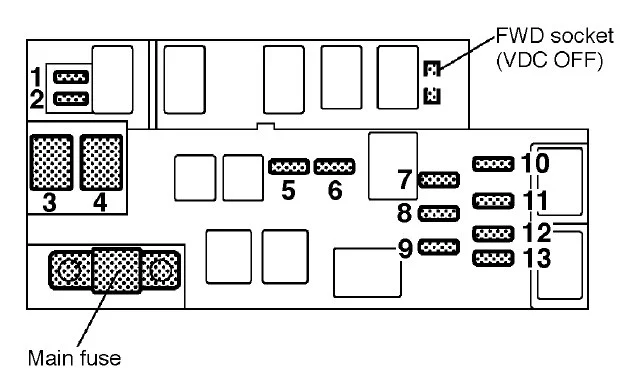

3,0 l

Subaru Outback (2001-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Wentylator chłodnicy (główny)
2 30A Wentylator chłodnicy (podrzędny)
3 50A Silnik ABS (VDC).
4 30A Wzmacniacz audio McIntosh (jeśli jest w wyposażeniu)
5 20A Odmgławiacz tylnej szyby
6 15A Migacz ostrzegawczy, klakson
7 15A Licznik, lampka ostrzegawcza systemu poduszek powietrznych SRS
8 10 A Jednostka sterująca automatycznej skrzyni biegów, JEDNOSTKA ABS
9 10 A Alternator
10 15A Reflektor (prawa strona)
11 15A Reflektor (lewa strona)
12 20A Przełącznik oświetlenia
13 15A Zegar, oświetlenie wnętrza
