W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Impreza z lat: 2016.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

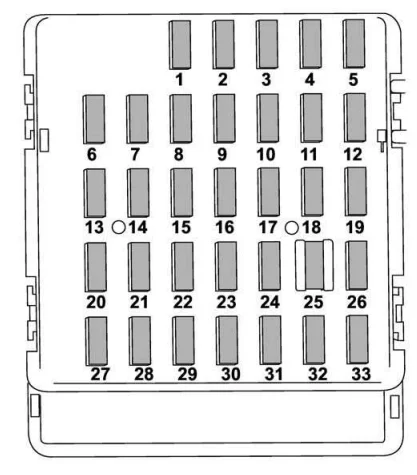

Przedział pasażerski

Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.

Zobacz także:  Subaru Outback (2006-2007) - schematy bezpieczników i przekaźników

Subaru Impreza (2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Łącznik zaczepu przyczepy
2 15A
3 15A Blokowanie drzwi
4 10 A Przekaźnik odmrażacza wycieraczek przednich
5 10 A Licznik kombinowany, zegar
6 7,5A Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzenia
7 15A Licznik kombinowany, jednostka zintegrowana
8 10 A Światło stopu
9 15A Odmrażacz przedniej wycieraczki
10 7,5A Zasilanie (bateria)
11 7,5A Jednostka kierunkowskazów
12 15A Jednostka sterująca skrzynią biegów, jednostka sterująca silnika, jednostka zintegrowana
13 20A Gniazdo zasilania akcesoriów (konsola środkowa), AC 110V (jeśli jest zainstalowane)
14 15A Światło postojowe, światło tylne, tylne światło zespolone
15 10 A Zegar świetlny do bagażu
16 7,5A Oświetlenie
17 15A Podgrzewacze siedzeń
18 10 A Zapasowe światło
19 7,5A Przekaźnik okna elektrycznego, przekaźnik głównego wentylatora chłodnicy
20 10 A Gniazdo zasilania akcesoriów (tablica rozdzielcza)
21 10 A Przekaźnik rozrusznika
22 7,5A Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby
23 Pusty
24 10 A Jednostka audio, zegar
25 15A System poduszek powietrznych SRS
26 Pusty
27 15A Dmuchawy wentylatora
28 15A Dmuchawy wentylatora
29 15A Światła przeciwmgielne
30 Pusty
31 7,5A Automatyczna jednostka klimatyzacyjna, jednostka zintegrowana
32 7,5A Przełącznik sprzęgła, jednostka sterująca blokady kierownicy
33 7,5A Jednostka sterująca dynamiką pojazdu
Zobacz także:  Subaru Outback (2010-2012) - schematy bezpieczników i przekaźników

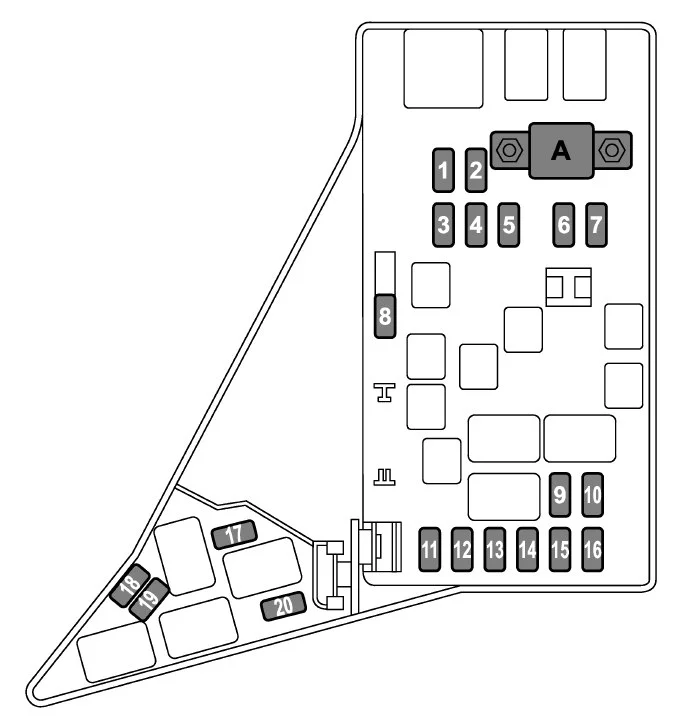

Komora silnika

Subaru Impreza (2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A Główny bezpiecznik
1 30A Jednostka ABS, jednostka kontroli dynamiki pojazdu
2 25A Wentylator główny (wentylator chłodzący)
3 25A Wentylator pomocniczy (wentylator chłodzący)
4 Pusty
5 Pusty
6 30A Reflektor (światło mijania)
7 15A Reflektor (światło drogowe)
8 20A Utworzyć kopię zapasową
9 15A Klakson
10 25A Odmgławiacz tylnej szyby, ogrzewanie lusterek
11 15A Pompa paliwowa
12 20A Jednostka sterująca automatycznej skrzyni biegów
13 7,5A Jednostka sterująca silnika
14 15A Światła ostrzegawcze skrętu i awaryjne
15 15A Przekaźnik tyłu pojazdu i oświetlenia
16 7,5A Alternator
17 Pusty
18 Pusty
19 15A Reflektor (światło mijania – prawa strona)
20 15A Reflektor (światło mijania – lewa strona)
Zobacz także:  Subaru Impreza (2009-2010) - schematy bezpieczników i przekaźników
