W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Impreza z lat: 2012.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

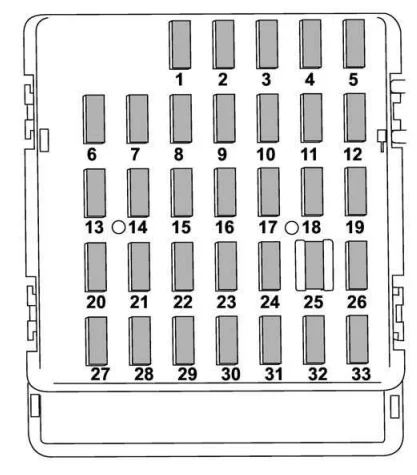

Przedział pasażerski
Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20A | |
| 2 | Pusty | |
| 3 | 15A | Blokowanie drzwi |
| 4 | 10 A | Przekaźnik odmrażacza wycieraczek przednich |
| 5 | 10 A | Miernik kombinowany, zegar |
| 6 | 7,5A | Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzenia |
| 7 | 15A | Licznik kombinowany, jednostka zintegrowana |
| 8 | 20A | Światło stopu |
| 9 | 15A | Odmrażacz przedniej wycieraczki |
| 10 | 7,5A | Zasilanie (akumulator) |
| 11 | 7,5A | Jednostka kierunkowskazów |
| 12 | 15A | Jednostka sterująca skrzynią biegów, jednostka sterująca silnika, jednostka zintegrowana |
| 13 | 10 A | Gniazdo zasilania akcesoriów (konsola środkowa) |
| 13 | (15A) | AC110V (jeśli jest zainstalowany) |
| 14 | 15A | Światło postojowe, światło tylne, tylne światło zespolone |
| 15 | 10 A | Światło bagażowe, zegar |
| 16 | 7,5A | Oświetlenie |
| 17 | 15A | Podgrzewacze siedzeń |
| 18 | 10 A | Zapasowe światło |
| 19 | 7,5A | (Zapasowy) |
| 20 | 10 A | Gniazdo zasilania akcesoriów (tablica rozdzielcza) |
| 21 | 7,5A | Przekaźnik rozrusznika |
| 22 | 10 A | Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | Pusty | |
| 24 | 15A | Jednostka audio, zegar |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | 7,5A | Przekaźnik okna elektrycznego, przekaźnik głównego wentylatora chłodnicy |
| 27 | 15A | Dmuchawy wentylatora |
| 28 | 15A | Dmuchawy wentylatora |
| 29 | 15A | Światła przeciwmgielne |
| 30 | Pusty | |
| 31 | 7,5A | Automatyczna jednostka klimatyzacyjna, jednostka zintegrowana |
| 32 | 15A | Przełącznik sprzęgła |
| 33 | 7,5A | Jednostka sterująca dynamiką pojazdu |

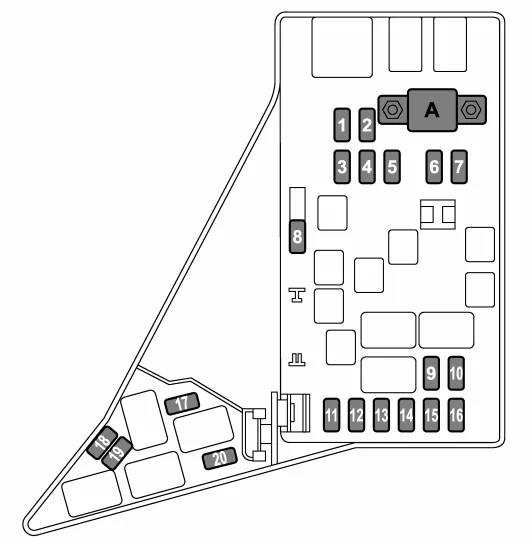

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | Główny bezpiecznik | |
| 1 | 30A | Jednostka ABS, jednostka kontroli dynamiki pojazdu |
| 2 | 25A | Wentylator główny (wentylator chłodzący) |
| 3 | 25A | Wentylator pomocniczy (wentylator chłodzący) |
| 4 | Pusty | |
| 5 | Pusty | |
| 6 | 30A | Reflektor (światło mijania) |
| 7 | 15A | Reflektor (światło drogowe) |
| 8 | 20A | Zapasowy |
| 9 | 15A | Klakson |
| 10 | 25A | Odmgławiacz tylnej szyby, ogrzewanie lusterek |
| 11 | 15A | Pompa paliwowa |
| 12 | 20A | Jednostka sterująca automatycznej skrzyni biegów |
| 13 | 7,5A | Jednostka sterująca silnika |
| 14 | 15A | Światła ostrzegawcze skrętu i awaryjne |
| 15 | 15A | Przekaźnik tyłu pojazdu i oświetlenia |
| 16 | 7,5A | Alternator |
| 17 | Pusty | |
| 18 | Pusty | |
| 19 | 15A | Reflektor (światło mijania – prawa strona) |
| 20 | 15A | Reflektor (światło mijania – lewa strona) |
