Subaru Impreza (2005) – schematy bezpieczników i przekaźników

Rocznik 2005

Zaktualizowano 26.09.2023

Subaru Impreza (2005) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Impreza z lat: 2005.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

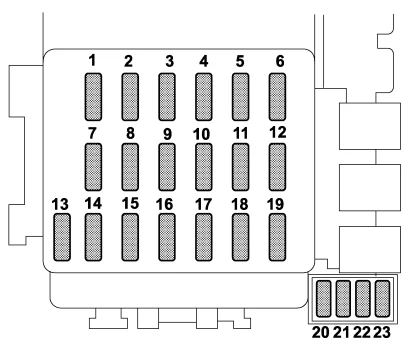

Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.

Subaru Impreza (2005) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15A	Wentylator nagrzewnicy
2	15A	Wentylator nagrzewnicy
3	15A	Elektryczny zamek drzwi, zdalny dostęp bezkluczykowy
4	20A	Zapalniczka do papierosów, zdalnie sterowane lusterka wsteczne
5	10 A	Światło tylne, światło postojowe
6	15A	Poduszka powietrzna SRS
7	15A	Światła przeciwmgielne
8	20A	Elektrozawór ABS
9	15A	Radio
10	Pusty
11	15A	Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania automatycznej skrzyni biegów
12	10 A	Regulacja jasności podświetlenia
13	10 A	Licznik kombinowany, lampka SRS
14	10 A	Wycieraczka i spryskiwacz tylnej szyby
15	30A	Wycieraczka i spryskiwacz szyby przedniej
16	20A	Światło hamowania
17	15A	Klimatyzator
18	15A	Światło cofania, tempomat
19	20A	Podgrzewacz lusterka
20	Pusty
21	Pusty
22	10 A	Zapłon ABSu
23	20A	Gniazdo zasilania akcesoriów (bagażowe)

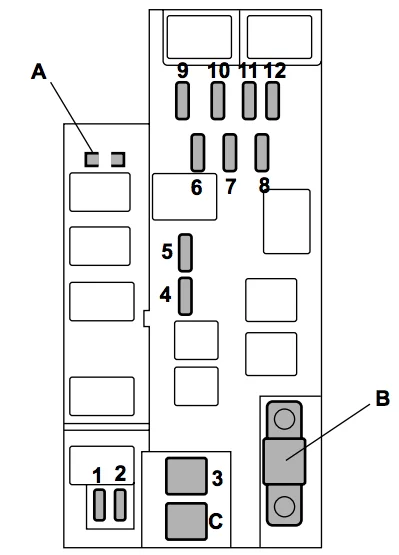

Komora silnika

Subaru Impreza (2005) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
A		Gniazdo FWD (z wyjątkiem modelu Turbo)
B		Główny bezpiecznik
C		Czujnik silnika (modele bez turbosprężarki)
1	20A	Wentylator chłodnicy (główny)
2	20A	Wentylator chłodnicy (podrzędny)
3	30A	Silnik ABS
4	20A	Odmgławiacz tylnej szyby
5	15A	Migacz ostrzegawczy, klakson
6	15A	Kierunkowskazy
7	10 A	Jednostka sterująca automatycznej skrzyni biegów
8	10 A	Alternator
9	15A	Reflektor (prawa strona)
10	15A	Reflektor (lewa strona)
11	20A	Przełącznik oświetlenia
12	15A	Zegar, oświetlenie wnętrza

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
