Subaru Impreza (2002) – schematy bezpieczników i przekaźników

Subaru Impreza (2002) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Impreza z lat: 2002.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Subaru Outback (2008-2009) - schematy bezpieczników i przekaźników

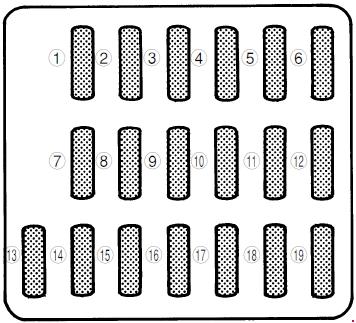

Przedział pasażerski

Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.

Subaru Impreza (2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Wentylator nagrzewnicy
2 15A Wentylator nagrzewnicy
3 15A Zamek elektryczny, dostęp bezkluczykowy
4 20A Zapalniczka do papierosów, zdalnie sterowane lusterka wsteczne
5 10 A Światło tylne, światło postojowe
6 15A Poduszka powietrzna SRS
7 15A Światła przeciwmgielne
8 20A Elektrozawór ABS
9 15A Radio
10 Pusty
11 15A Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT
12 10 A Regulacja jasności podświetlenia
13 10 A Licznik kombinowany, lampka SRS
14 10 A Wycieraczka i spryskiwacz tylnej szyby
15 30A Wycieraczka i spryskiwacz szyby przedniej
16 20A Światło hamowania
17 15A Klimatyzator
18 15A Światło cofania, tempomat
19 20A Podgrzewacz lusterka
Zobacz także:  Subaru Legacy (2005) - schematy bezpieczników i przekaźników

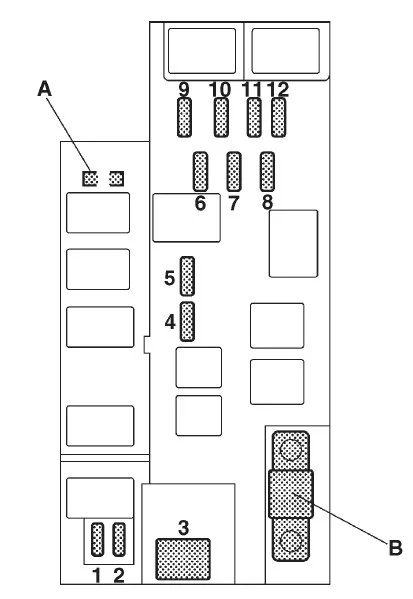

Komora silnika

Subaru Impreza (2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A Gniazdo FWD (z wyjątkiem modelu Turbo)
B Główny bezpiecznik
1 20A Wentylator chłodnicy (główny)
2 20A Wentylator chłodnicy (podrzędny)
3 30A Silnik ABS
4 20A Odmgławiacz tylnej szyby
5 15A Migacz ostrzegawczy, klakson
6 15A Kierunkowskazy
7 10 A Jednostka sterująca automatycznej skrzyni biegów
8 10 A Alternator
9 15A Reflektor (prawa strona)
10 15A Reflektor (lewa strona)
11 20A Przełącznik oświetlenia
12 15A Zegar, oświetlenie wnętrza
Zobacz także:  Subaru Outback (1999-2000) - schematy bezpieczników i przekaźników
