W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Forester SH z lat: 2008, 2009, 2010, 2011, 2012.

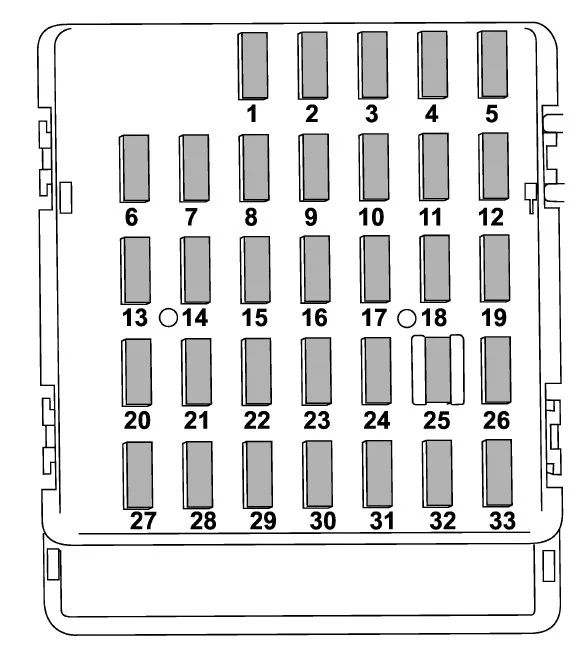

Skrzynka bezpieczników w przedziale pasażerskim
Znajduje się za osłoną po lewej stronie kierownicy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20A | Przyczepa |
| 2 | Pusty | |
| 3 | 15A | Blokowanie drzwi |
| 4 | 10 A | Przekaźnik odmrażacza przedniej wycieraczki |
| 5 | 10 A | Miernik kombinowany |
| 6 | 7,5A | Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzeń |
| 7 | 15A | Licznik kombinowany, Jednostka zintegrowana |
| 8 | 20A | Światła stop |
| 9 | 15A | Odmrażacz przedniej wycieraczki |
| 10 | 7,5A | Zasilanie (akumulator) |
| 11 | 7,5A | Włącz sygnalizator, zegar |
| 12 | 15A | Automatyczna skrzynia biegów, jednostka sterująca silnika, jednostka zintegrowana |
| 13 | 20A | Gniazdo zasilania akcesoriów (konsola środkowa) |
| 14 | 15A | Światło pozycyjne, światło tylne, tylne światło zespolone |
| 15 | Pusty | (złącze FWD dla pojazdów AWD AT) |
| 16 | 10 A | Oświetlenie |
| 17 | 15A | Podgrzewacze siedzeń |
| 18 | 10 A | Zapasowe światło |
| 19 | Pusty | |
| 20 | 10 A | Gniazdo zasilania akcesoriów (tablica przyrządów) |
| 21 | 7,5A | Przekaźnik rozrusznika |
| 22 | 15A | Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | 15A | Tylna wycieraczka, Spryskiwacz tylnej szyby |
| 24 | 15A | Jednostka audio, zegar |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | 7,5A | Przekaźnik szyby elektrycznej, przekaźnik głównego wentylatora chłodnicy, przekaźnik ogonowy i oświetleniowy |
| 27 | 15A | Dmuchawy wentylatora |
| 28 | 15A | Dmuchawy wentylatora |
| 29 | 15A | Światła przeciwmgielne |
| 30 | 30A | Przednia wycieraczka |
| 31 | 7,5A | Klimatyzator automatyczny, jednostka zintegrowana |
| 32 | Pusty | |
| 33 | 7,5A | ABS / jednostka sterująca dynamiką pojazdu |

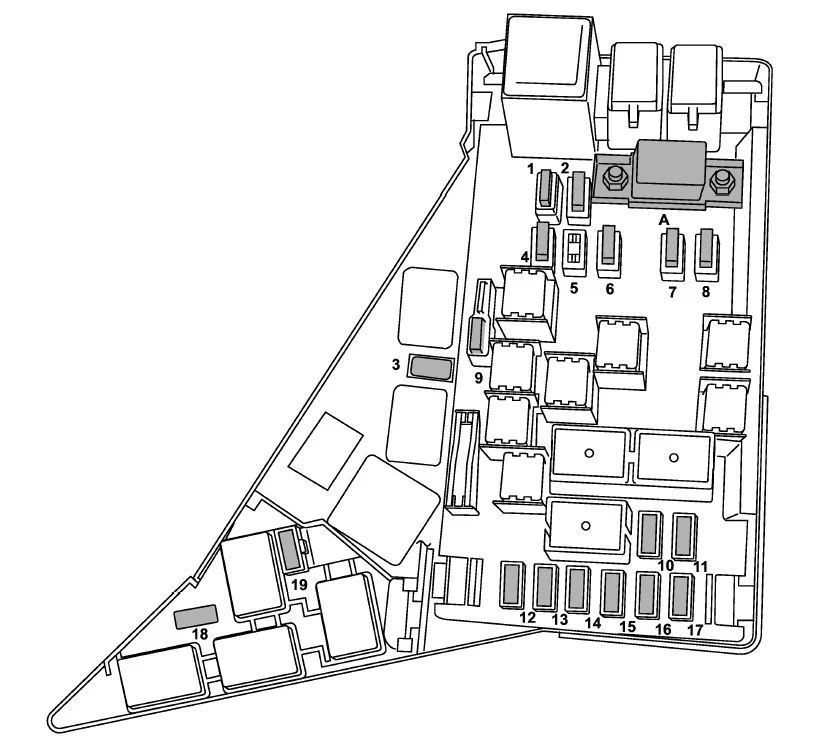

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | Główny bezpiecznik | |
| 1 | 30A | Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2 | 25A | Główny wentylator |
| 3 | 10 A | Zawór kombinowany powietrza wtórnego (modele turbo) |
| 4 | 25A | Wentylator pomocniczy |
| 5 | Pusty | |
| 6 | 10 A | Audio |
| 7 | 30A | Reflektor (światła mijania) |
| 8 | 15A | Reflektor (światła drogowe) |
| 9 | 20A | Zapasowe światło |
| 10 | 15A | Klakson |
| 11 | 25A | Odmgławiacz tylnej szyby, Podgrzewacz lusterek |
| 12 | 15A | Pompa paliwowa |
| 13 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| 14 | 7,5A | Jednostka sterująca silnika |
| 15 | 15A | Światła ostrzegawcze skrętu i awaryjne |
| 16 | 15A | Przekaźnik tyłu i oświetlenia |
| 17 | 7,5A | Alternator |
| 18 | 15A | Reflektor (prawy) |
| 19 | 15A | Reflektor (lewy) |
