W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Forester SG z lat: 2007.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Subaru Legacy (2001-2003) - schematy bezpieczników i przekaźników

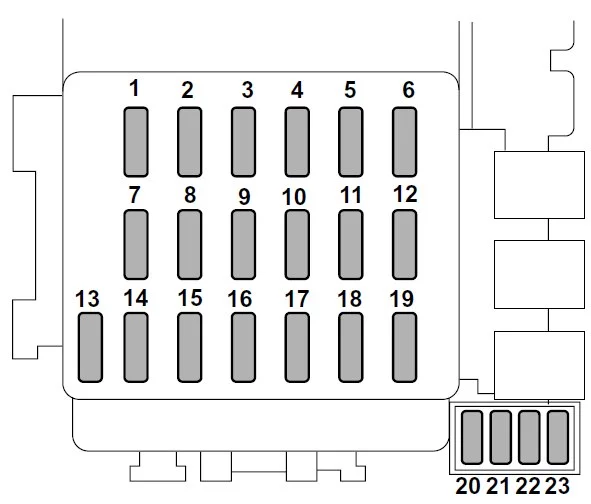

Panel przyrządów

Subaru Forester SG (2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Wentylator nagrzewnicy
2 15A Wentylator nagrzewnicy
3 15A Zasilany zamek drzwi, Zdalny dostęp bezkluczykowy
4 15A Zapalniczka, Zdalnie sterowane lusterka wsteczne
5 10 A Światło tylne, światło postojowe
6 15A Poduszka powietrzna SRS
7 15A Światła przeciwmgielne
8 30A ABS, system kontroli dynamiki pojazdu (tylko modele z systemem kontroli dynamiki pojazdu)
9 15A Radio
10 Pusty
11 15A Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT
12 10 A Regulacja jasności oświetlenia
13 20A Odmrażacz wycieraczek, Odmgławiacz lusterka zewnętrznego
14 10 A Licznik
15 30A Wycieraczka i spryskiwacz przedniej szyby
16 20A Światło hamowania
17 15A Klimatyzator
18 15A Światło cofania, tempomat
19 15A Gniazdo zasilania (ładunek)
20 10 A Wycieraczka i spryskiwacz tylnej szyby
21 15A Cewka zapłonowa (tylko model bez turbodoładowania)
22 15A Ogrzewanie siedzenia
23 Pusty
Zobacz także:  Subaru Outback (2001-2003) - schematy bezpieczników i przekaźników

Komora silnika

Subaru Forester SG (2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Wentylator chłodnicy (główny)
2 30A Wentylator chłodnicy (dodatkowy)
3 30A Silnik ABS
4 30A Czujnik silnika (tylko modele bez turbodoładowania)
5 20A Odmgławiacz tylnej szyby
6 15A Migacz ostrzegawczy, klakson
7 15A Włącz światła sygnalizacyjne
8 10 A Automatyczna jednostka sterująca skrzynią biegów
9 10 A Alternator
10 15A Reflektor (prawa strona)
11 15A Reflektor (lewa strona)
12 20A Przełącznik oświetlenia
13 15A Zegar, oświetlenie wewnętrzne
14 10 A Zawór kombinowany powietrza wtórnego (tylko modele Turbo)
