W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Forester SG z lat: 2003, 2004.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

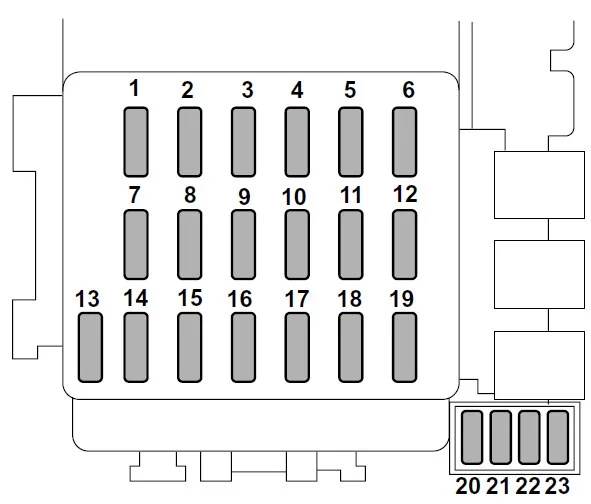

Panel przyrządów
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Zasilany zamek drzwi, Zdalny dostęp bezkluczykowy |
| 4 | 20A | Zapalniczka, Zdalnie sterowane lusterka wsteczne |
| 5 | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Światła przeciwmgielne |
| 8 | 20A | Elektrozawór ABS |
| 9 | 15A | Radio |
| 10 | Pusty | |
| 11 | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 A | Regulacja jasności oświetlenia |
| 13 | 10 A | Miernik kombinowany, lampa SRS |
| 14 | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| 15 | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| 16 | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat |
| 19 | 20A | Odmgławiacz lusterka zewnętrznego |
| 20 | Pusty | |
| 21 | Pusty | |
| 22 | 10 A | Zapłon ABS |
| 23 | 20A | Gniazdko elektryczne (ładunkowe), podgrzewanie fotela |
Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20A | Wentylator chłodnicy (główny) |
| 2 | 20A | Wentylator chłodnicy (dodatkowy) |
| 3 | 30A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| 5 | 15A | Migacz ostrzegawczy, klakson |
| 6 | 15A | Włącz światła sygnalizacyjne |
| 7 | 10 A | Automatyczna jednostka sterująca skrzynią biegów |
| 8 | 10 A | Alternator |
| 9 | 15A | Reflektor (prawa strona) |
| 10 | 15A | Reflektor (lewa strona) |
| 11 | 20A | Przełącznik oświetlenia |
| 12 | 15A | Zegar, oświetlenie wewnętrzne |
