Subaru Crosstrek i XV (2016-2017) – schematy bezpieczników i przekaźników
Rocznik 2016-2017
Zaktualizowano 25.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Crosstrek i XV z lat: 2016, 2017.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Przedział pasażerski

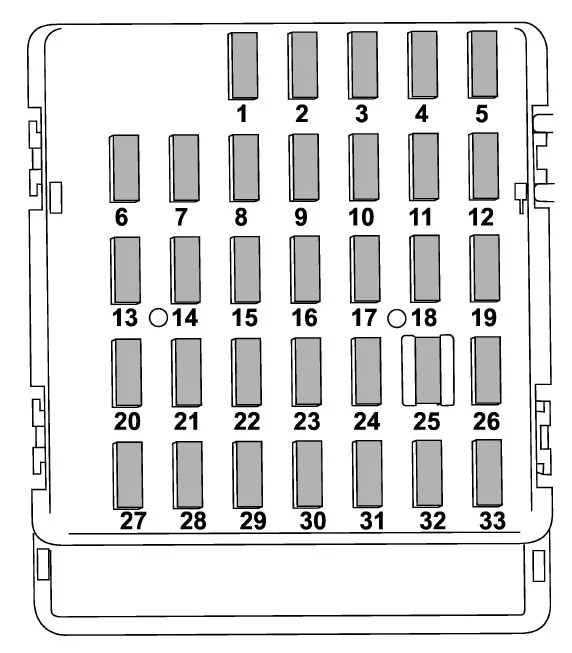

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej za osłoną po stronie kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20A | Łącznik zaczepu przyczepy |
| 2 | 15A | — |
| 3 | 15A | Blokowanie drzwi |
| 4 | 10 A | Przekaźnik odmrażacza wycieraczek przednich |
| 5 | 10 A | Licznik kombinowany, zegar |
| 6 | 7,5A | Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzenia |
| 7 | 15A | Licznik kombinowany, jednostka zintegrowana |
| 8 | 10 A | Światło stopu |
| 9 | 15A | Odmrażacz przedniej wycieraczki |
| 10 | 7,5A | Zasilanie (bateria) |
| 11 | 7,5A | Jednostka kierunkowskazów |
| 12 | 15A | Jednostka sterująca skrzynią biegów, jednostka sterująca silnika, jednostka zintegrowana |
| 13 | 20A | Gniazdo zasilania akcesoriów (konsola środkowa), AC 110 V (jeśli jest zainstalowane) |
| 14 | 15A | Światło postojowe, światło tylne, tylne światło zespolone |
| 15 | 10 A | Światło bagażowe, zegar |
| 16 | 7,5A | Oświetlenie |
| 17 | 15A | Podgrzewacze siedzeń |
| 18 | 10 A | Zapasowe światło |
| 19 | 7,5A | Przekaźnik okna elektrycznego, przekaźnik głównego wentylatora chłodnicy |
| 20 | 10 A | Gniazdo zasilania akcesoriów (tablica rozdzielcza) |
| 21 | 10 A | Przekaźnik rozrusznika |
| 22 | 7,5A | Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | Pusty | |
| 24 | 10 A | Jednostka audio, zegar |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | Pusty | |
| 27 | 15A | Dmuchawy wentylatora |
| 28 | 15A | Dmuchawy wentylatora |
| 29 | 15A | Światła przeciwmgielne |
| 30 | Pusty | |
| 31 | 7,5A | Automatyczna jednostka klimatyzacyjna, jednostka zintegrowana |
| 32 | 7,5A | Przełącznik sprzęgła, jednostka sterująca blokady kierownicy |
| 33 | 7,5A | Jednostka sterująca dynamiką pojazdu |

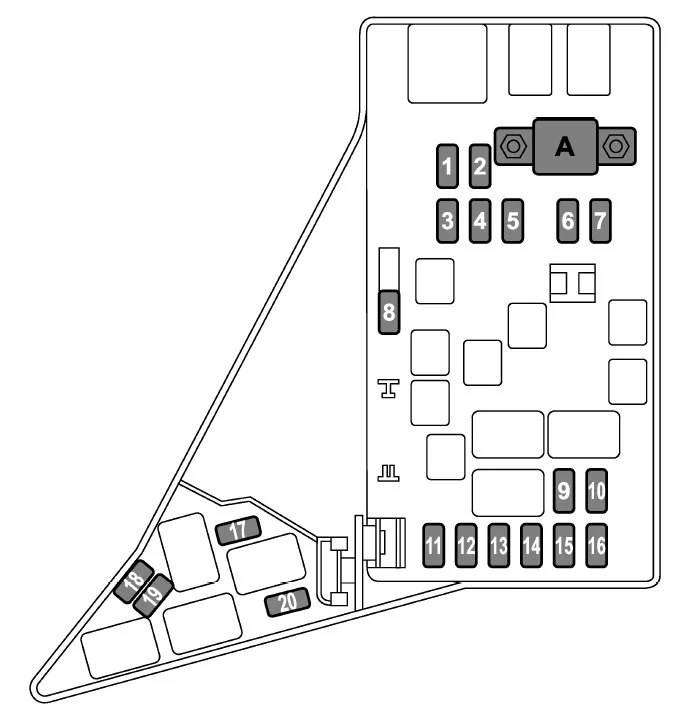

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30A | Jednostka ABS, jednostka kontroli dynamiki pojazdu |
| 2 | 25A | Wentylator główny (wentylator chłodzący) |
| 3 | 25A | Wentylator pomocniczy (wentylator chłodzący) |
| 4 | Pusty | |
| 5 | Pusty | |
| 6 | 30A | Reflektor (światło mijania) |
| 7 | 15A | Reflektor (światło drogowe) |
| 8 | 20A | Zapasowy |
| 9 | 15A | Klakson |
| 10 | 25A | Odmgławiacz tylnej szyby, ogrzewanie lusterek |
| 11 | 15A | Pompa paliwowa |
| 12 | 20A | Bezstopniowa jednostka sterująca skrzynią biegów |
| 13 | 7,5A | Jednostka sterująca silnika |
| 14 | 15A | Światła ostrzegawcze skrętu i awaryjne |
| 15 | 15A | Przekaźnik ogona i oświetlenia |
| 16 | 7,5A | Alternator |
| 17 | Pusty | |
| 18 | 10 A | Telematyka |
| 19 | 15A | Reflektor (światło mijania – prawa strona) |
| 20 | 15A | Reflektor (światło mijania – lewa strona) |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
