Renault Twingo III (2019-2023) – schematy bezpieczników i przekaźników

Rocznik 2019-2023
Zaktualizowano 27.05.2023
Renault Twingo III (2019-2023) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Twingo III z lat: 2019, 2020, 2021, 2022, 2023.

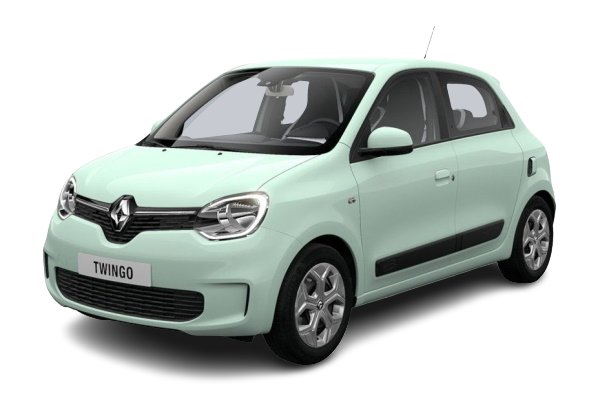

Renault Twingo III to trzecia generacja popularnego miejskiego samochodu produkowanego przez francuską markę Renault. Model ten został wprowadzony na rynek w 2014 roku i przyniósł wiele innowacji, zmian stylistycznych oraz udoskonaleń w porównaniu do poprzednich generacji.

Twingo III charakteryzuje się oryginalnym designem, który odróżnia go od innych samochodów w swojej klasie. Jego charakterystyczną cechą jest umieszczenie silnika z tyłu, co sprawia, że samochód ma krótki nos i duży promień skrętu. To przekłada się na niezwykłą zwrotność i łatwość manewrowania w miejskich warunkach.

Wnętrze Twingo III zostało zaprojektowane w sposób praktyczny i funkcjonalny. Mimo niewielkich rozmiarów samochodu, przestrzeń pasażerska jest dobrze wykorzystana, a ergonomiczne układy i intuicyjne rozwiązania ułatwiają obsługę. Wiele opcji dostosowania wnętrza, takich jak składane siedzenia, regulowane zagłówki czy modułowe schowki, umożliwiają dostosowanie samochodu do indywidualnych potrzeb.

Twingo III oferuje również wiele zaawansowanych rozwiązań technologicznych, które podnoszą komfort i bezpieczeństwo jazdy. Do dostępnych opcji należą systemy multimedialne z funkcją nawigacji, systemy audio wysokiej jakości, klimatyzacja automatyczna, systemy wspomagania parkowania, a także wiele innych funkcji ułatwiających codzienne użytkowanie.

Pod względem napędu, Twingo III oferuje różne jednostki napędowe, w tym benzynowe silniki o różnej mocy. Dzięki zastosowaniu nowoczesnych technologii, silniki te zapewniają oszczędność paliwa i niskie emisje CO2, co przekłada się na ekonomiczną i ekologiczną jazdę.

Renault Twingo III wyróżnia się nie tylko swoją charakterystyczną stylistyką i praktycznością, ale także zwraca uwagę na innowacyjne podejście do mobilności miejskiej. Możliwość dostosowania kolorów nadwozia, dodatkowych akcentów i personalizacji sprawia, że samochód staje się wyrazem indywidualności i kreatywności kierowcy.

Podsumowując, Renault Twingo III to nowoczesny i innowacyjny samochód miejski, który oferuje atrakcyjny design, praktyczne rozwiązania, zaawansowane technologie oraz łatwość prowadzenia. Jest to idealny wybór dla osób szukających kompaktowego samochodu o wyjątkowym charakterze, który zapewnia nie tylko komfortową jazdę, ale także przyjemność z codziennych podróży.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

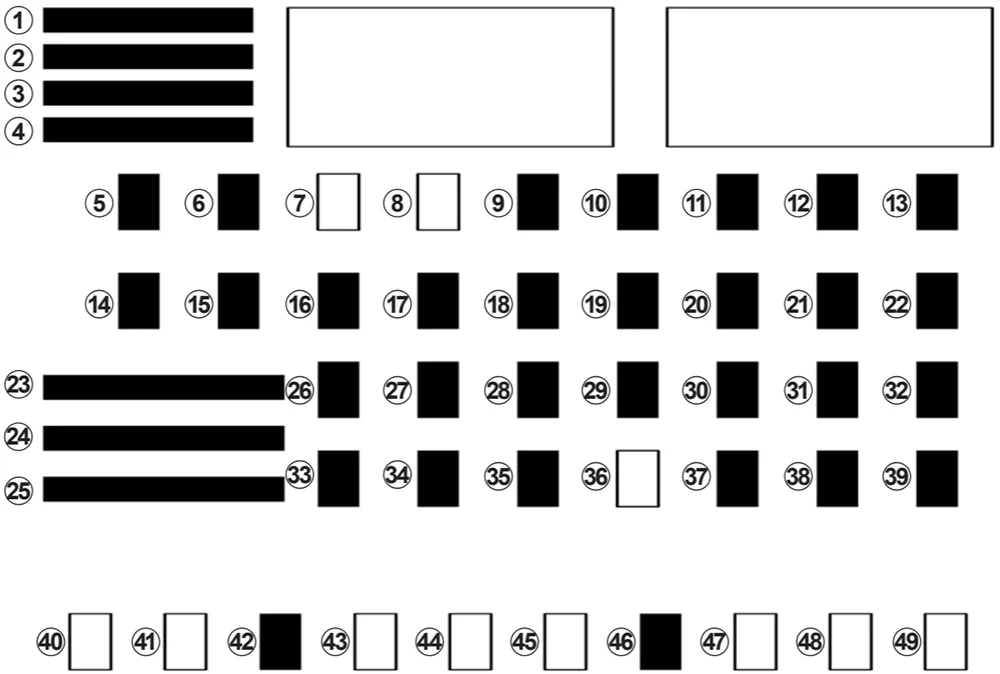

Przedział pasażerski

Zwolnij pokrywę A.

Renault Twingo III (2019-2023) - schematy bezpieczników i przekaźników

Renault Twingo III (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
1 stycznik rozrusznika
2 Okna elektryczne
3 Oświetlenie
4 Wtryskiwacze
5 Gniazdo diagnostyczne
Wyświetlacz multimedialny
Gniazdo akcesoriów multimedialnych
6 tablica przyrządów
7 Nieużywany
8 Nieużywany
9 Zarządzanie energią ECU
10 Elektryczny zamek do drzwi
11 światła kierunkowskazów
12 Zarządzanie energią ECU
13 jednostka centralna przedziału pasażerskiego
14 Światła cofania;
Pompa spryskiwacza szyby przedniej
16 Sterownik skrzyni biegów
16 Klimatyzacja

Oświetlenie przedziału bagażowego
Moduł alarmu pasa/oświetlenie sufitu

Elektrycznie sterowana szyba kierowcy

17 Czujnik hamulca i sprzęgła ESC
18 Regulacja lusterka wewnętrznego
19 Światła stopu
20 ECU wspomagania parkowania
Regulacja reflektorów
Dodatkowe ogrzewanie
Kamera przednia
21 poduszka powietrzna
22 Wspomaganie kierownicy
23 przekaźnik rozrusznika
24 Panel sterowania klimatyzacją
25 wycieraczki przednie
26 Gniazdo diagnostyczne radia
27 Podwójne sterowanie w szkole nauki jazdy
28 gniazdo akcesoriów
29 Odszranianie/odparowywanie tylnej szyby
30 Klakson
31 Automatyczna skrzynia biegów
32 jednostka centralna przedziału pasażerskiego
33 alarm
klaksonu
34 oświetlenie zewnętrzne
35 oświetlenie zewnętrzne
36 Nieużywany
37 Podgrzewane lusterka
38 Okna elektryczne
39 Bagażnik rowerowy
40 Nieużywany
41 Nieużywany
42 podgrzewane siedzenia
43 Nieużywany
44 Nieużywany
45 Nieużywany
46 Szyberdach
47 Nieużywany
48 Nieużywany
49 Nieużywany

Komora silnika

Renault Twingo III (2019-2023) - schematy bezpieczników i przekaźników

Niektóre funkcje są zabezpieczone bezpiecznikami znajdującymi się w komorze silnika w jednostce B. Jednak ze względu na ich słabą dostępność zalecamy wymianę bezpieczników u Przedstawiciela Marki.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
