W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Boxer I z lat: 2004, 2005, 2006.

Peugeot Boxer I to duża dostawcza furgonetka, która była produkowana przez markę Peugeot w latach 1994-2006. Jest to model przeznaczony głównie do celów handlowych i logistycznych, oferujący dużą przestrzeń ładunkową i możliwość przewozu większych ilości towarów.

Wizualnie Peugeot Boxer I prezentuje się jako solidny i funkcjonalny samochód dostawczy. Ma charakterystyczną sylwetkę z wysokim dachem, szerokim nadwoziem i dużymi drzwiami ładunkowymi, co ułatwia załadunek i rozładunek towarów. Boxer I oferuje również różne wersje rozmiarowe, w zależności od potrzeb, co pozwala na dopasowanie pojazdu do konkretnych wymagań przewozowych.

Wnętrze Peugeota Boxer I jest przede wszystkim funkcjonalne i praktyczne. Kabina kierowcy zapewnia wygodne miejsce pracy, z ergonomicznie rozmieszczonymi elementami i dobrą widocznością. Przestrzeń ładunkowa oferuje dużą pojemność, co umożliwia przewóz większych towarów lub większą ilość ładunku. W zależności od wersji, Boxer I może mieć również różne opcje konfiguracji wnętrza, takie jak dodatkowe półki lub systemy mocowania ładunku.

Pod względem mechanicznym, Peugeot Boxer I był dostępny z różnymi silnikami wysokoprężnymi, które oferowały wystarczającą moc i moment obrotowy do przewożenia ładunków. Napęd przenoszony był na koła tylne, co pozwalało na lepsze trakcję podczas jazdy z dużym obciążeniem.

Zobacz także:  Peugeot 307 (2004) - schematy bezpieczników i przekaźników

Peugeot Boxer I był również dostępny w różnych wersjach, takich jak furgonetka, minibus czy podwozie do zabudowy. Oznacza to, że mógł być dostosowany do różnych zastosowań handlowych i logistycznych.

Podsumowując, Peugeot Boxer I to solidny i praktyczny samochód dostawczy, który oferuje dużą przestrzeń ładunkową i możliwość przewozu większych ilości towarów. Jest to samochód stworzony do celów handlowych, a jego konstrukcja i funkcjonalność sprawiają, że jest atrakcyjnym wyborem dla przedsiębiorców potrzebujących niezawodnego i pojemnego pojazdu dostawczego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

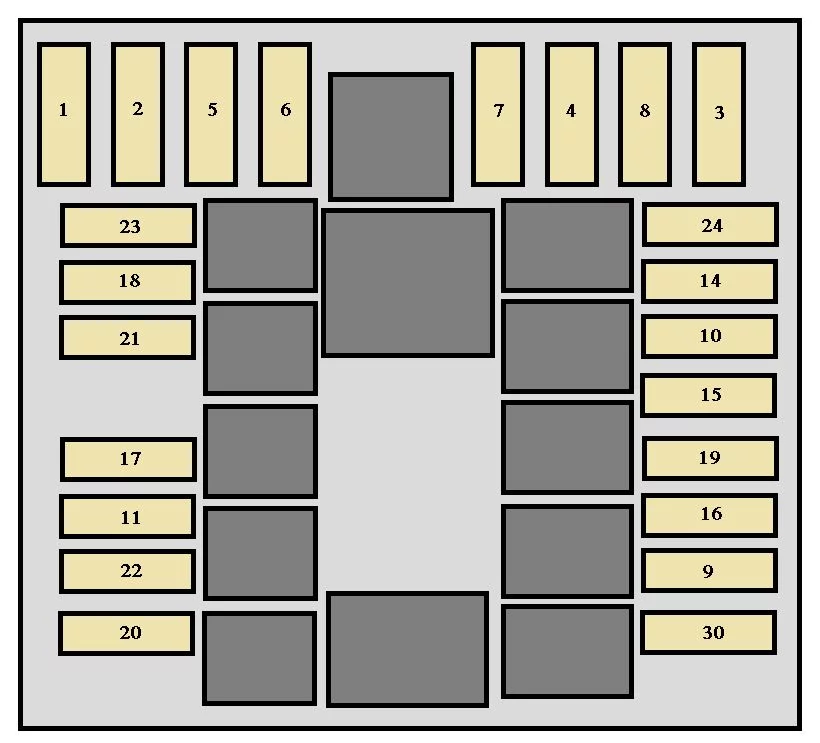

Skrzynka bezpieczników w komorze silnika

Peugeot Boxer I (2004-2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 * 60 Skrzynka 27 bezpieczników w przedziale pasażerskim.
2 * 50 Nagrzewnica wstępna;

Rezystor grzewczy (silniki 2,8 litra).

3 * 30 Włącznik startowy
4 * 50 Układ przeciwblokujący (ABS)
5 * 40 System chłodzonego powietrza
6 * 40 Zespół wentylatora (niska prędkość)
7 * 40/60 Zespół wentylatora (wysoka prędkość);

Przekaźnik zespołu wentylatora

(wysoka prędkość z klimatyzacją).

8 30 Pompa spryskiwacza
9 15 Reflektory i światła przeciwmgielne
10 15 Klakson;

Sterowanie dźwignią kierownicy.

11 15 Jednostka sterująca silnika

(pomocnicza).

14 10 Światło mijania prawe
15 10 Reflektor mijania lewy
16 7,5 Zasilanie jednostki sterującej silnika;

Transponder.

17 10 Jednostka sterująca silnika

(podstawowa).

18 7,5 Jednostka sterująca silnika;

Transponder.

19 7,5 Sprężarka klimatyzacji
20 30 PTC
21 15 Pompa paliwowa
22 20 Jednostka sterująca silnika

(podstawowa).

23 10 Automatyczna skrzynia biegów
24 15 Automatyczna skrzynia biegów – praca na LPG/CNG.
30 15 Światła drogowe lewe i prawe
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.

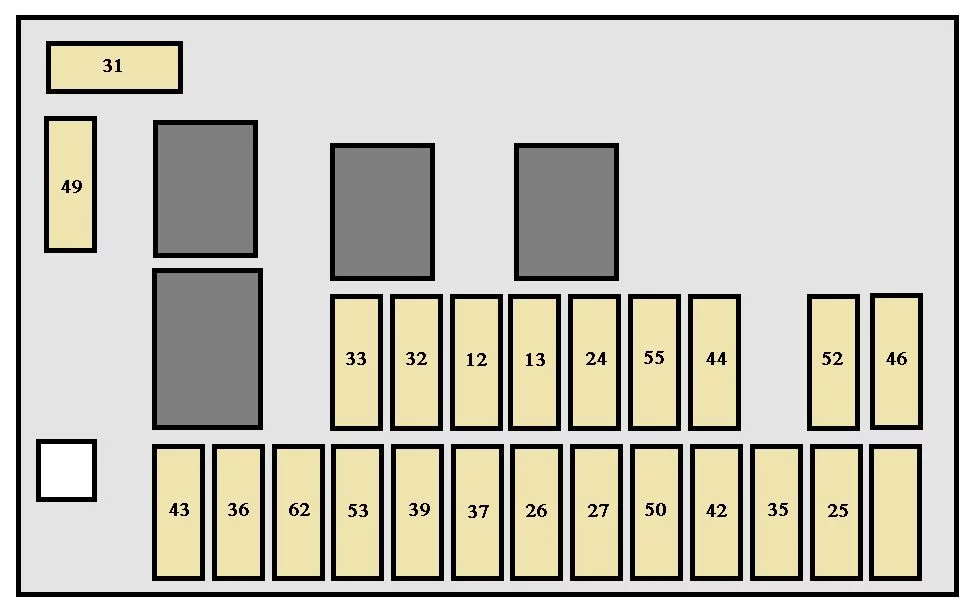

Bezpieczniki w desce rozdzielczej

Skrzynka bezpieczników z lewej strony

Peugeot Boxer I (2004-2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
12 5 Światła pozycyjne prawe przednie i tylne.
13 5 Światła pozycyjne przednie i tylne lewe.
24 5 Oświetlenie tablicy rejestracyjnej i przyczepy;

Światło ostrzegawcze świateł bocznych;

Dźwignia świateł.

25 7,5 Sprzęt audio
26 7,5 Światła stopu
27 7,5 Lusterka elektryczne;

Tempomat;

Telefon;

Chronotachograf;

Pilot;

Alarm.

31 10 Światła cofania;

Przekaźnik przednich świateł przeciwmgielnych;

Przekaźnik klimatyzacji;

Przekaźnik podgrzewanych lusterek;

Przekaźnik podgrzewania tylnej szyby;

Gniazdo 12 V.

32 15 Sprzęt audio
33 7,5 Tylne światło przeciwmgielne
35 7,5 ABI – Elektryczne sterowanie szyb
36 Nieużywany
37 10 Tablica przyrządów
39 10 Oświetlenie wewnętrzne;

Gniazdo diagnostyczne EOBD.

42 7,5 ABS
43 20 Pompa spryskiwacza
44 15 Zapalniczka
46 Nieużywany
49 20 Pompa spryskiwacza reflektorów
50 7,5 Poduszki powietrzne
51 10 PCS (minibus)
52 20 Gniazdo zasilania z przodu
53 10 Kierunkowskazy;

Światła awaryjne;

Tablica przyrządów.

55 30 Wentylator elektryczny przedziału pasażerskiego;

Centrala Webasto;

Wentylacja ogrzewania/klimatyzacji;

Wentylacja ogrzewania Webasto;

Zasilanie Webasto.

62 Nieużywany

Skrzynka bezpieczników z prawej strony

Peugeot Boxer I (2004-2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
34 10 Chronotachograf;

Telefon;

Alarm;

Pilot;

Sterowanie klimatyzacją.

38 20 Nieużywany
40 15 Szyba tylna ogrzewana prawa
41 10 Podgrzewane lusterka zewnętrzne
45 15 Podgrzewany fotel kierowcy
47 20 Elektryczna szyba przednich lewych drzwi (ABI).
48 20 Elektryczna szyba przednich prawych drzwi (ABI).
54 15 Ogrzewana tylna szyba lewa
56 30 Dodatkowa klimatyzacja
57 15 Dodatkowa wentylacja grzewcza
58 5 Zegar Webasto
59 15 Zasilanie klimatyzacji
60 10 Alarm
61 15 Montaż Webasto
63 20 Nieużywany
64 20 Tylne gniazdo zasilania;

Wentylacja wlotowa (wersja Minibus).

65 10 Gniazdo do wyposażenia specjalnego
