Peugeot 407 (2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 407 z lat: 2006. Peugeot 407 to samochód klasy średniej wyprodukowany przez francuską markę Peugeot w latach 2004-2010. Był to następca modelu Peugeot 406 i oferował nowoczesny design, wygodę oraz różnorodne opcje silnikowe. Pod względem stylistycznym Peugeot 407 prezentuje elegancką i dynamiczną […]

07/07/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 407 z lat: 2006.

Peugeot 407 to samochód klasy średniej wyprodukowany przez francuską markę Peugeot w latach 2004-2010. Był to następca modelu Peugeot 406 i oferował nowoczesny design, wygodę oraz różnorodne opcje silnikowe.

Pod względem stylistycznym Peugeot 407 prezentuje elegancką i dynamiczną sylwetkę. Samochód charakteryzuje się smukłą linią nadwozia, opływowymi kształtami i precyzyjnie zarysowanymi detalami. Przód auta zdobią charakterystyczne reflektory i atrapa chłodnicy, a tylna część wyróżniają harmonijne lampy tylne.

Wnętrze Peugeota 407 oferuje komfortową i dobrze wykonaną przestrzeń. Kabina została starannie zaprojektowana, z ergonomiczną deską rozdzielczą, wysokiej jakości materiałami wykończeniowymi i nowoczesnymi technologiami. Samochód może pomieścić pięć pasażerów, a pojemność bagażnika jest konkurencyjna w swojej klasie.

Peugeot 407 oferował różne opcje silnikowe, w tym benzynowe i wysokoprężne. Silniki miały różne pojemności i moce, a ich osiągi i ekonomia paliwa były dostosowane do różnych potrzeb i preferencji klientów.

Pod względem technologicznym Peugeot 407 był wyposażony w różne funkcje i systemy. W zależności od wersji, samochód mógł być wyposażony w system nawigacji satelitarnej, klimatyzację dwustrefową, skórzaną tapicerkę, system audio wysokiej jakości, tempomat, systemy bezpieczeństwa i wiele innych.

Zobacz także:  Peugeot 307 (2003) - schematy bezpieczników i przekaźników

Peugeot 407 cechowała również dobra jakość jazdy, stabilność na drodze i precyzyjne prowadzenie. Samochód oferował komfortową jazdę zarówno na dłuższych trasach, jak i w mieście.

Choć produkcja Peugeota 407 została zakończona w 2010 roku, samochód nadal jest doceniany przez wielu miłośników motoryzacji. Jest to elegancki model, który oferuje komfort, styl i różnorodność opcji silnikowych, co czyni go atrakcyjnym wyborem w segmencie samochodów klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

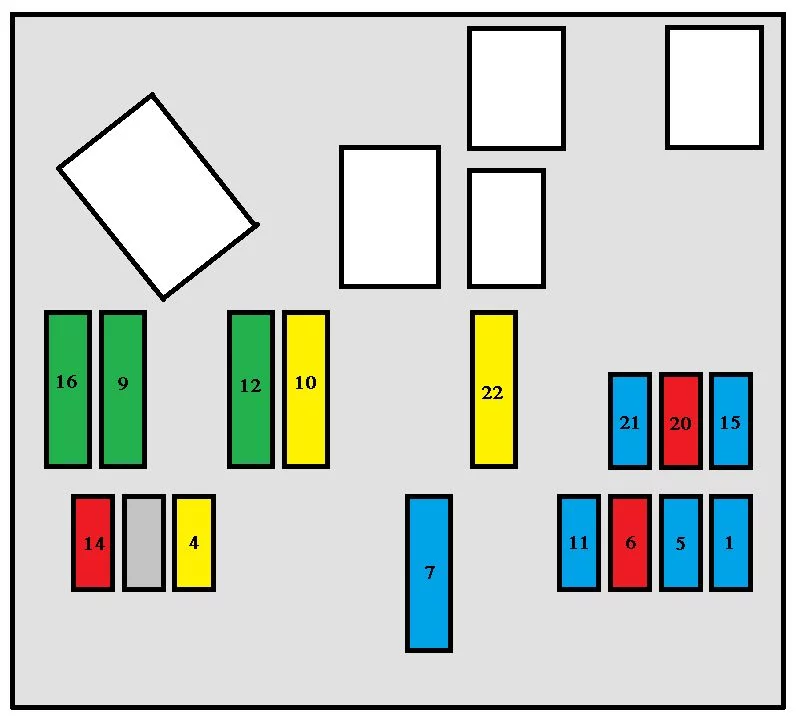

Bezpieczniki konsoli

Peugeot 407 (2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Gniazdo diagnostyczne;

Niskoprądowa blokada kierownicy.

4 20 Skrzynka bezpieczników bagażnika;

Skrzynka bezpieczników przyczepy;

Elementy sterujące na kierownicy;

Sprzęt audio;

Alarm;

Nawigacja-telematyka;

Wyświetlacz wielofunkcyjny;

Automatyczna skrzynia biegów

5 15 Syrena alarmowa;

Jednostka wykrywania niskiego ciśnienia w oponach.

6 10 Elektronika automatycznej skrzyni biegów;

Wyłącznik sprzęgła;

Elektrochromatyczne lusterko;

Lusterko dodatkowe;

Lampki do czytania mapy.

Złącze diagnostyczne;

Czujnik kąta kierownicy;

Dwufunkcyjny czujnik ESP;

Panoramiczna przesłona dachowa

(407SW);

Szyberdach

(sedan);

Przednie i tylne światła pozycyjne.

7 15 Nieużywany
9 30 Tylne szyby elektryczne uruchamiane jednym przyciskiem
10 20 Przednie gniazdo akcesoriów 12 V

(maks. 100 W);

Zapalniczka;

Oświetlenie schowka;

Telematyka.

11 15 Elektryczny zamek dziecięcy;

Blokada tylnych drzwi.

12 30 Elektrycznie sterowane szyby przednie
14 10 Skrzynka bezpieczników silnika;

Skrzynka bezpieczników bagażnika;

Skrzynka bezpieczników przyczepy

(wyposażenie dodatkowe);

Przekaźnik wycieraczek;

Moduł pamięci fotela kierowcy.

15 15 Deska rozdzielcza;

Panel sterowania klimatyzacją;

Czujniki deszczu i jasności;

Fotele elektryczne;

Sterownik poduszek powietrznych;

Zestaw głośnomówiący.

16 30 Centralny zamek/superzamek
20 10 Nieużywany
21 15 Nieużywany
22 20 Nieużywany
S1 Bocznik PARC



Numer Ampery [A] Opis
G36 30 Fotel elektryczny prawy;

Zestaw audio Hi-Fi.

G37 15 Zasilanie 6-biegowej automatycznej skrzyni biegów.
G38 30 Podgrzewane siedzenia prawe i lewe
G39 30 Elektryczna jednostka pamięci fotela
G40 30 Fotel elektryczny lewy

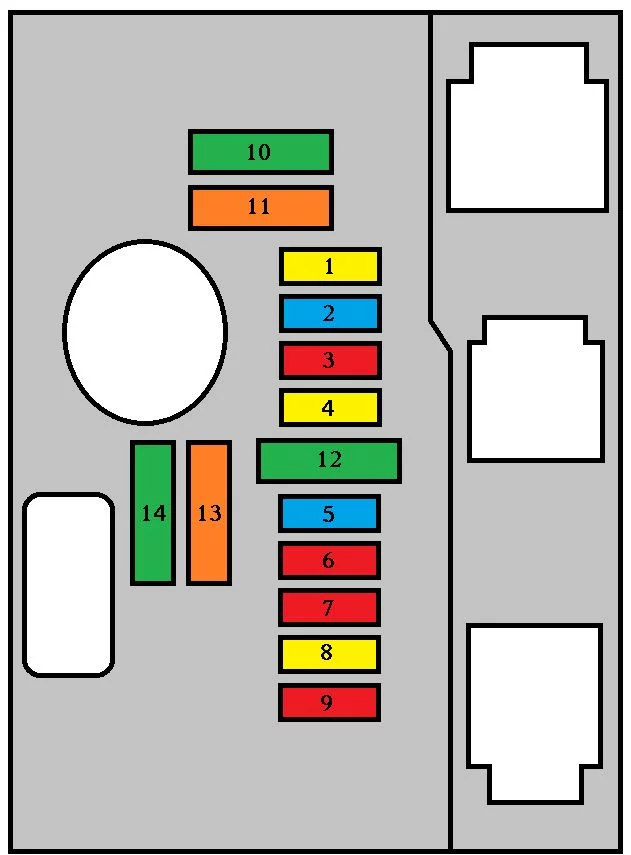

Bezpieczniki komory silnika

Peugeot 407 (2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 20 Jednostka sterująca silnika
2 15 Klakson
3 10 Wycieraczka do spryskiwaczy z przodu i z tyłu.
4 20 Spryskiwacz reflektorów
5 15 Pompa paliwowa
6 10 Sterownik automatycznej skrzyni biegów
7 10 Jednostka sterująca wspomaganiem kierownicy
8 20 Cewka rozrusznika
9 10 Zasilanie elektroniczne żarówek ksenonowych;

Wyłącznik STOP;

Regulacja wysokości reflektorów halogenowych.

10 30 Aktuatory sterowania silnikiem

(cewka zapłonowa, elektrozawory,

czujniki tlenu).

11 40 Dmuchawa klimatyzacji
12 30 Wycieraczki
13 40 Wbudowane zasilanie interfejsu systemu (zapłon dodatni).
14 30 Pompa powietrza



Bezpieczniki rozruchowe  w bagażniku

Peugeot 407 (2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Tylna wycieraczka
2 15 Blokowanie klapki wlewu paliwa
3 15 Tylne gniazdo akcesoriów 12V
4 15 Filtr cząstek stałych
5 40 Ogrzewana tylna szyba
