W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 307 z lat: 2002.

Peugeot 307 (2002) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 307 (2002):

  1. Design: Peugeot 307 (2002) charakteryzuje się nowoczesnym i atrakcyjnym designem. Samochód ma dynamiczne linie, harmonijne proporcje i charakterystyczne detale, które nadają mu wyrazistego wyglądu. Dostępne są różne wersje nadwozia, w tym hatchback, sedan i kombi, co pozwala na wybór zgodnie z preferencjami i potrzebami.
  2. Wnętrze: Wnętrze Peugeota 307 (2002) oferuje przestronność, funkcjonalność i wysoką jakość wykonania. Deska rozdzielcza jest czytelna i ergonomiczna, a materiały wykończeniowe są solidne. Samochód oferuje wygodne siedzenia i odpowiednią przestrzeń dla kierowcy i pasażerów.
  3. Silniki: Peugeot 307 (2002) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki benzynowe charakteryzują się dobrą dynamiką i płynną jazdą, podczas gdy silniki dieselowe oferują ekonomiczną i oszczędną jazdę. Wybór silnika zależy od preferencji i potrzeb indywidualnego użytkownika.
  4. Wyposażenie: Peugeot 307 (2002) może być wyposażony w różne funkcje i wyposażenie, w zależności od wersji i pakietów. Dostępne mogą być takie elementy jak klimatyzacja, system multimedialny, elektrycznie sterowane szyby i lusterka, centralny zamek, systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne, oraz wiele innych opcji.
  5. Bezpieczeństwo: Peugeot 307 (2002) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne (w niektórych wersjach). Warto jednak pamiętać, że standardy bezpieczeństwa samochodów z tamtego okresu mogą się różnić od obecnych standardów, dlatego zawsze należy zachować ostrożność podczas jazdy.
  6. Jazda: Peugeot 307 (2002) oferuje komfortową jazdę i dobrą dynamikę. Samochód jest stabilny, zwrotny i dobrze wyważony. Precyzyjne układy kierownicze i dobrze działające zawieszenie zapewniają pewność i kontrolę nad pojazdem zarówno na drogach miejskich, jak i na trasach.
Zobacz także:  Peugeot 408 (2017-2020) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 307 (2002) to kompaktowy samochód, który oferuje atrakcyjny design, przestronne wnętrze, różnorodne opcje silnikowe i podstawowe systemy bezpieczeństwa. Jest to samochód, który cieszył się popularnością w swoim czasie i nadal może być dobrym wyborem dla osób poszukujących wygodnego i niezawodnego pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

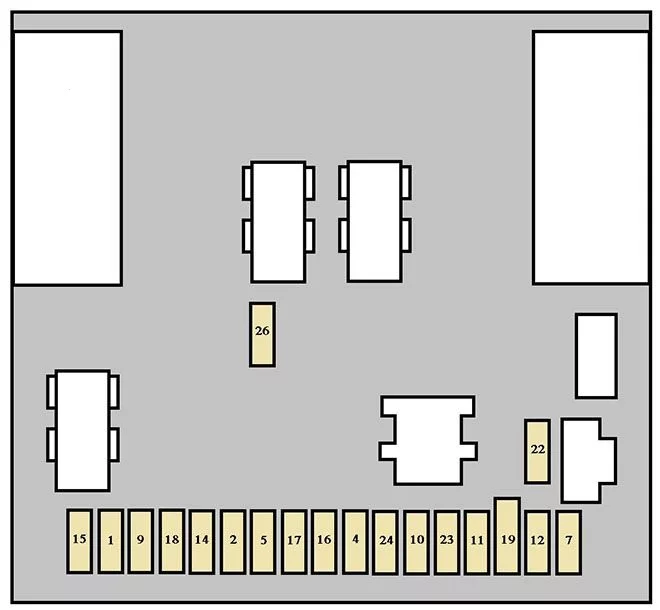

Skrzynka bezpieczników deski rozdzielczej

Peugeot 307 (2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Tylne światło przeciwmgielne.
2 15 A Wycieraczka tylnej szyby.
4 15 A Elektrycznie sterowana szyba przednia/szyberdach.
5 15 A Tylne światło hamowania wraz z przyczepą.
7 20 A Tylna lampka sufitowa;

Przednia lampka sufitowa;

Zapalniczka;

Oświetlenie schowka.

9 30 A Okna elektryczne;

Szyberdach.

10 15 A Gniazdo diagnostyczne;

Tylne gniazdo 12 V.

11 15 A Sprzęt audio;

Wyświetlacz wielofunkcyjny B;

Elementy sterujące na kierownicy;

Automatyczna skrzynia biegów.

12 10 A Światła pozycyjne przednie prawe;

Światła pozycyjne tylne prawe;

Oświetlenie tablicy rejestracyjnej i przyczepy;

Przełączniki centralnego zamka / alarm / ESP / światła awaryjne;

Oświetlenie klimatyzacji i popielniczki;

Przełączniki podgrzewanych siedzeń;

Zapalniczka;

Przełączniki automatycznej skrzyni biegów;

Korektor świateł przednich.

14 30 A Sterowanie otwieraniem/zamykaniem drzwi;

Sterowanie blokadą zamków.

15 30 A Tylne szyby.
16 5 A Skrzynka bezpieczników silnika;

Alarm;

Filtr cząstek stałych;

Elementy sterujące na kierownicy;

Poduszki powietrzne.

17 10 A Tylne prawe światło stopu, dodatkowe światło stopu.
18 10 A Gniazdo diagnostyczne;

Elementy sterujące na kierownicy;

Przełączniki pedału hamulca (stop) i sprzęgła;

Przełącznik poziomu płynu chłodzącego;

Drugi przełącznik hamulca.

19 30 A Bocznik PARC.
22 10 A Światło pozycyjne przednie lewe;

Światło pozycyjne tylne lewe;

Oświetlenie tablicy rejestracyjnej i przyczepy.

23 15 A Syrena alarmowa;

Wewnętrzna centrala alarmowa.

24 15 A Tablica przyrządów;

Sprzęt audio;

Wyświetlacz wielofunkcyjny;

Klimatyzacja.

26 30 A Podgrzewana tylna szyba

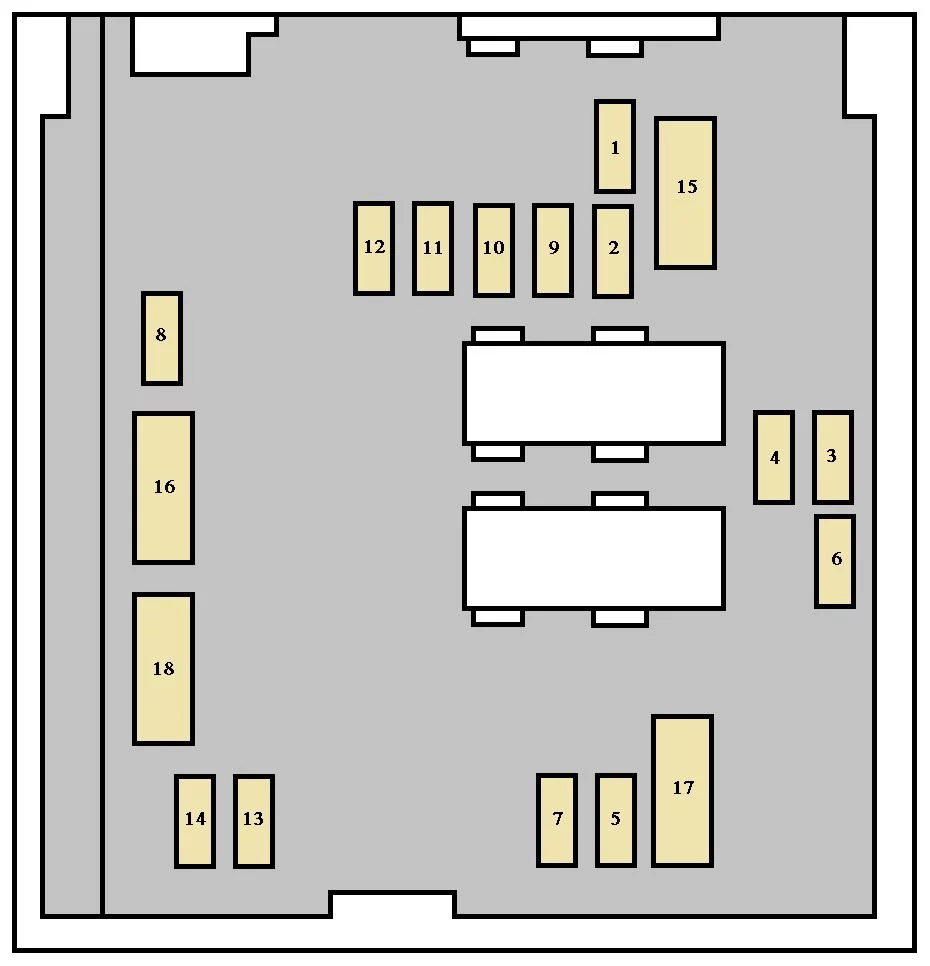

Komora silnika

Peugeot 307 (2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Przełącznik świateł cofania automatycznej skrzyni biegów;

Sterowanie przekaźnikiem blokady rozruchu automatycznej skrzyni biegów;

Przełącznik świateł cofania ręcznej skrzyni biegów;

Czujnik prędkości pojazdu;

Sterownik podgrzewania wstępnego;

Czujnik wody w oleju napędowym;

Czujnik przepływu powietrza DW.

2 15 A Elektrozawór kanistra;

Pompa paliwa.

3 10 A Sterownik wspomagania kierownicy;

Sterownik ABS lub ESP.

4 10 A Sterownik wtrysku;

Sterowanie przekaźnikiem zespołu wentylatora;

Sterowanie przekaźnikiem dodatkowego ogrzewania;

Sterownik automatycznej skrzyni biegów;

Sterowanie sekwencyjne automatycznej skrzyni biegów;

Przekaźnik blokady zmiany biegów automatycznej skrzyni biegów.

5 15 A Jednostka sterująca filtra cząstek stałych.
6 15 A Przednie światła przeciwmgielne.
7 20 A Pompa spryskiwacza reflektorów.
8 20 A Sterowanie przekaźnikiem zespołu wentylatora;

Zasilanie zespołu sterującego wtryskiem.

9 15 A Światło mijania lewe
10 15 A Prawe światło mijania
11 10 A Lewa wiązka główna
12 10 A Prawa wiązka główna
13 15 A Klakson
14 10 A Pompka spryskiwacza reflektorów przednich i tylnych
15 30 A Czujniki tlenu;

Elektrozawór recyrkulacji spalin;

Cewka zapłonowa;

Regulator wysokiego ciśnienia oleju napędowego;

Zasilanie wtryskiwaczy (benzyna).

16 40 A Pompa powietrza silnika benzynowego z automatyczną skrzynią biegów.
17 30 A Wycieraczka przednia o niskiej/wysokiej prędkości.
18 40 A Dmuchawa klimatyzacji.
1** 30 A Zespół wentylatora.
2** 30 A Silnik pompy ESP/ABS.
3** 30 A Zawory elektromagnetyczne ESP/ABS.
4** 60 A Zasilanie wbudowanego interfejsu systemowego.
5 70 A Zasilanie wbudowanego interfejsu systemowego.
6 20 A Podgrzewane siedzenia.
7 30 A Stacyjka, zasilanie.
8** 70 A Zespół elektropompy wspomagania kierownicy.
** Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace muszą być wykonane przez ASO PEUGEOT.
