Nissan Primera P12 (2001-2007) – schematy bezpieczników i przekaźników

Rocznik 2001-2007
Zaktualizowano 19.05.2023
Nissan Primera P12 (2001-2007) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Primera P12 z lat: 2001, 2002, 2003, 2004 , 2005, 2006, 2007.

Nissan Primera P12 to samochód klasy średniej, który był produkowany przez japońską markę Nissan w latach 2002-2008. Model ten był następcą poprzedniej generacji Primery, oznaczonej jako P11.

Primera P12 charakteryzuje się nowoczesnym i dynamicznym wyglądem, z wyraźnie zarysowanymi liniami i muskularnymi proporcjami. Dostępna była w dwóch wersjach nadwozia: sedan i hatchback (znany również jako „liftback” lub „hatchback”) oraz w różnych wersjach wyposażenia.

Wnętrze Primery P12 oferuje przestronną kabinę pasażerską i komfortowe fotele. Kokpit został zaprojektowany w sposób ergonomiczny, z czytelnymi wskaźnikami i intuicyjnym układem przycisków i przełączników. Samochód oferuje również dobre miejsce dla pasażerów z tyłu.

W zależności od wersji, Primera P12 była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i diesla. Silniki oferowały różne poziomy mocy i osiągi, z uwzględnieniem zarówno ekonomicznych, jak i bardziej sportowych wariantów.

Nissan Primera P12 był wyposażony w różne technologie i systemy, w tym systemy bezpieczeństwa, takie jak ABS, ESP, system kontroli trakcji, poduszki powietrzne i wiele innych. W zależności od wersji wyposażeniowej, samochód oferował również nawigację satelitarną, klimatyzację, system audio i inne udogodnienia.

Primera P12 zyskała uznanie za swoją niezawodność, oszczędność paliwa i dobrą jakość wykonania. Model ten cieszył się popularnością wśród klientów poszukujących praktycznego, wygodnego i solidnego samochodu klasy średniej.

W 2008 roku Nissan zastąpił Primere P12 modelem o nazwie Nissan Qashqai, który stał się liderem w segmencie crossoverów kompaktowych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

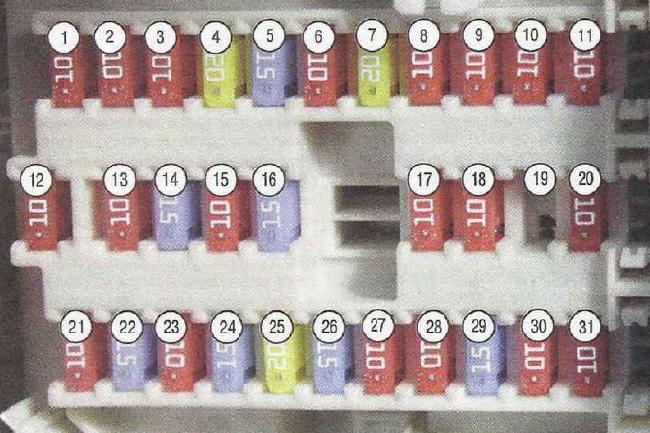

Przedział pasażerski

Znajduje się w desce rozdzielczej za osłoną ochronną.

Nissan Primera P12 (2001-2007) - schematy bezpieczników i przekaźników

Opis

1 – 10A System nagłośnieniowy
2 – 10A Tempomat
3 – 10A Napęd elektryczny zamka bagażnika
4 – 20A Gniazdko elektryczne w bagażniku
5 – 15A Światła stopu
6 – 10A Światła przeciwmgielne
7 – 20A Ogrzewana szyba tylna (szkło tylnej klapy)
8 – 10A Podgrzewane fotele przednie
9 – 10A Tempomat
10 – 10A Zasilanie urządzeń elektronicznych
11 – 10A System kontroli automatycznej skrzyni biegów
12 – 10A Zasilanie urządzeń elektronicznych
13 – 10A Abażury wewnętrzne
14 – 15A Silnik dmuchawy
15 – 10A Klimatyzacja
16 – 15A Silnik dmuchawy
17 – 10A System zarządzania silnikiem
18 – 10A Dodatkowy bezpieczny system (SRS)
19 Zapasowy
20 – 10A System zarządzania silnikiem
21 – 10A Przekaźnik elektromagnetyczny rozrusznika
22 – 15A Zapalniczka
23 – 10A Siłowniki elektryczne do zewnętrznych lusterek wstecznych
24 – 15A Gniazdko elektryczne w konsoli środkowej
25 – 20A Wycieraczka przedniej szyby
26 – 15A Spryskiwacze szyby przedniej i tylnej klapy
27 – 10A Czujniki
28 – 10A Środek do czyszczenia szyby tylnej klapy
29 – 15A Pompa paliwowa
30 – 10A Klaster instrumentów
31 – 10A Układ przeciwblokujący (ABS)

Przekaźnik z przodu panelu skrzynki bezpieczników

Nissan Primera P12 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  1. przekaźnik ogrzewania tylnej szyby;
  2. przekaźnik silnika przepustnicy;
  3. przekaźnik świateł przeciwmgielnych;
  4. przekaźnik regulatora szyby;
  5. wyłączniki przekaźnikowe;
  6. wyłączniki przekaźnikowe.

Przekaźnik z tyłu panelu skrzynki bezpieczników

Nissan Primera P12 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  1. przekaźnik zapłonu;
  2. przekaźnik sprzętu pomocniczego;
  3. przekaźnik dmuchawy powietrza do wentylacji, ogrzewania i klimatyzacji

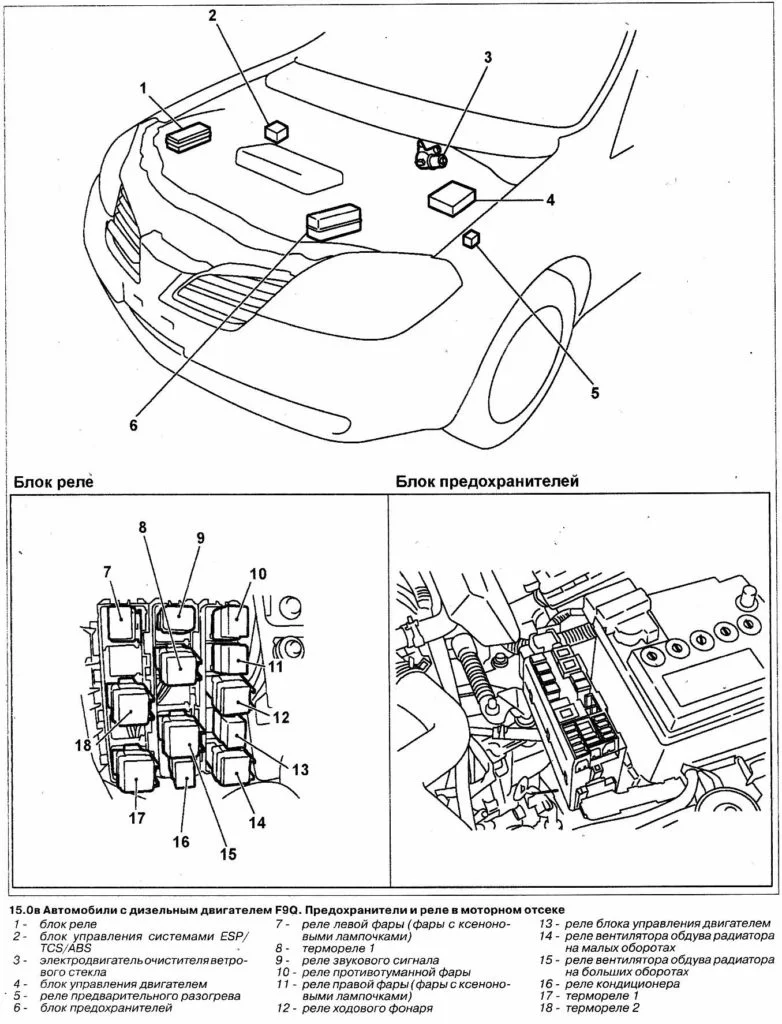

Komora silnika

Nissan Primera P12 (2001-2007) - schematy bezpieczników i przekaźników

Skrzynka montażowa bezpieczników

Nissan Primera P12 (2001-2007) - schematy bezpieczników i przekaźników

Opis

1 – 120A Pierwszy główny bezpiecznik
2 – 80A Konsumenci z włączonym zapłonem
3 – 50A Silnik pompy układu przeciwblokującego
4 – 40A Przełącznik zapłonu (blokada)
5 – 30A Zawory elektromagnetyczne układu przeciwblokującego
6 Zapasowy
7 Zapasowy
8 – 10A światła postojowe
9 – 15A System nagłośnieniowy
10 – 10A System zarządzania silnikiem
11 – 15A Sygnał dźwiękowy
12 Zapasowy
13 Zapasowy
14 – 15A Światło mijania (lewy reflektor)
15 – 15A Światła mijania (prawy reflektor)
16 – 15A Silnik siłownika przepustnicy
17 – 15A Światła drogowe (lewy reflektor)
18 – 15A Światła drogowe (prawy reflektor)
19 – 15A Światła przeciwmgielne
20 – 20A Cewki zapłonowe
21 – 80A Drugi główny bezpiecznik
22 Zapasowy
23 – 30A Spryskiwacze reflektorów
24 – 40A Drugi silnik wentylatora chłodnicy
25 – 40A 1. silnik wentylatora chłodnicy
26 – 40A Okna elektryczne

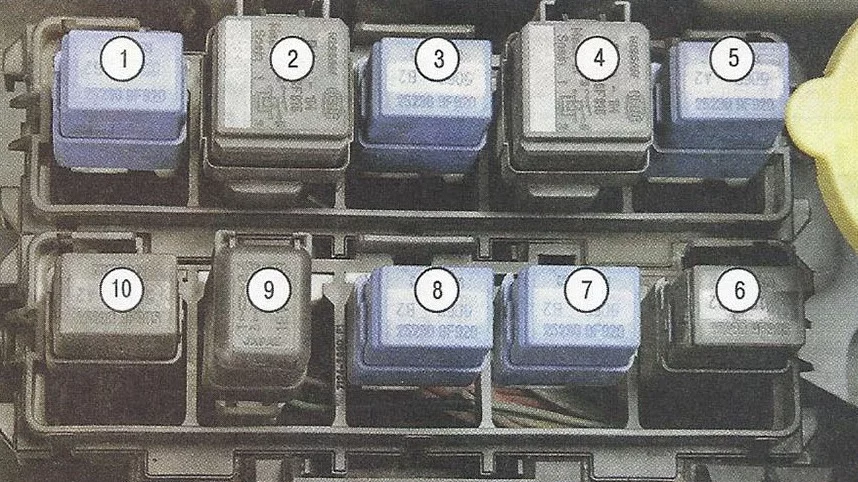

Skrzynka przekaźnikowa

Typ 1

Nissan Primera P12 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  1. przekaźnik świateł przeciwmgielnych;
  2. przekaźnik wentylatora chłodnicy;
  3. przekaźnik sprzętu pomocniczego;
  4. przekaźnik wentylatora chłodnicy;
  5. przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji;
  6. przekaźnik wentylatora chłodnicy;
  7. przekaźnik do włączania trybów „P” (parkowanie) „N” (neutralny) automatycznej skrzyni biegów lub wariatora;
  8. przekaźnik do włączania świateł mijania w ciągu dnia;
  9. przekaźnik sygnału dźwiękowego;
  10. przekaźnik wentylatora chłodnicy.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
